图数一体双向数据无线传输设备

产品简介：SF-C510NP图数一体双向数据无线传输设备是我公司自主研发的高清OFDM双向无线数据透传系统，该套设备采用国际领先的超低延时编解码技术，能够提供高清视频/两组高速率数据/语音/透传网络等综合无线传输。设备所用的无线频段可定制，采用抗干扰技术，避免与其它无线设备生产干扰。可以在相对复杂的环境中进行稳定的数据传输，同时还可以在高速运动过程中进行稳定的数据传输。支持自动跳频，支持点对点、点对多点双向通信(可选)。非常适合在复杂的环境中进行视频传输，地对地，地对空传输都具有很大的优势。

产品概述产品参数设备应用相关案例

SF-C510NP图数一体双向数据无线传输设备是我公司自主研发的高清OFDM双向无线数据透传系统，该套设备采用国际领先的超低延时编解码技术，能够提供高清视频/两组高速率数据/语音/透传网络等综合无线传输。设备所用的无线频段可定制，采用抗干扰技术，避免与其它无线设备生产干扰。可以在相对复杂的环境中进行稳定的数据传输，同时还可以在高速运动过程中进行稳定的数据传输。支持自动跳频，支持点对点、点对多点双向通信(可选)。非常适合在复杂的环境中进行视频传输，地对地，地对空传输都具有很大的优势。

产品特点：

● OFDM双向无线传输链路，支持自动跳频，支持点对点、点对多点双向通信(定制)。

● 提供HDMI接口或SDI接口图像质量达1080P高清晰图像，图像质量高，延时低、无拖尾现象

● 支持高清、标清视频的无线传输，支持视频多发一收或一发多收，视频H265编解码。发射机可同时输入HDMI与AV两路视频编码传输

● 接收机可同时解码4路视频进行画面分割显示（定制）

● 支持双向以太网口数据传输

● 支持接收机MIC音频输入，对应发射机的扬声器输出

● 支持2路串口数据的双向无线透传

● 一组单向TTL数据传输通道

● 功率稳定、动态功率可调

相关产品

图数一体双向数据远距离无线传输设备

图数一体双向数据无线传输设备

无线高速非视距双向数据传输系统

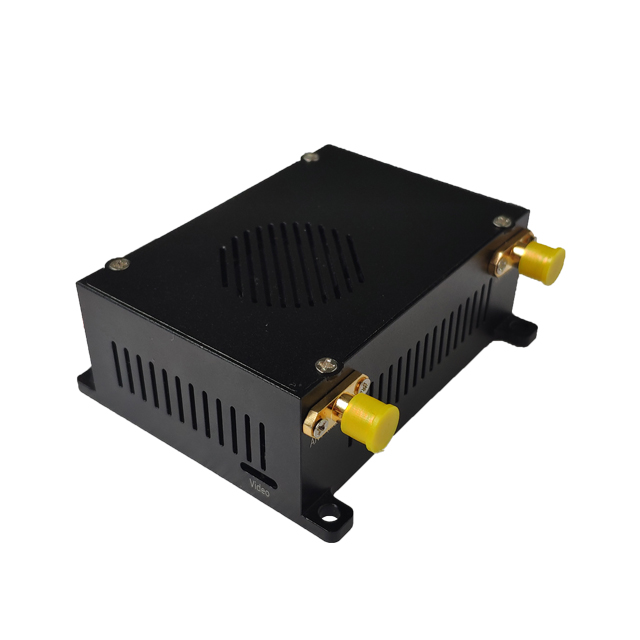

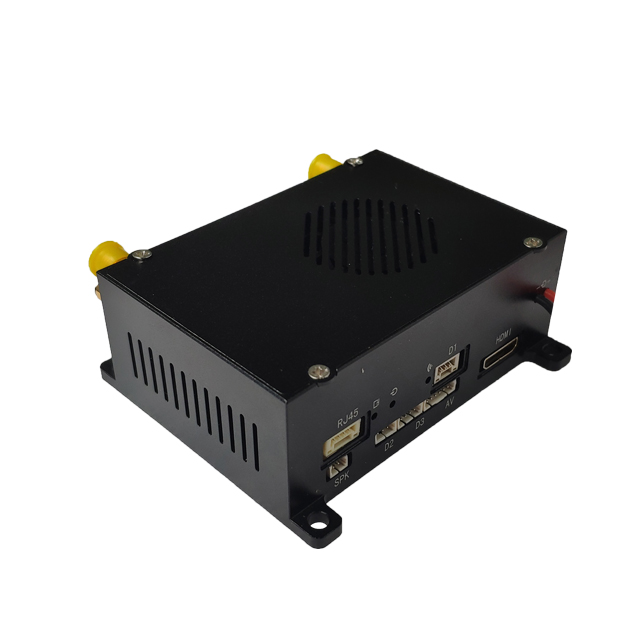

SF-C510NP发射机参数
项目		描述
视频	视频输入	Mini HDMI 输入加 AV 输入/ HD-SDI加AV输入
	视频制式	Mini HDMI输入：1080@60P、1080@50P、1080@30P、1080@25P、1080@24P、1080@60I、1080@50I、1080@30I、720@60P、720@50P、720@30P、各种模式自适应； AV输入：720x480 60I(NTSC),720x576 50I(PAL)，模式自适应
	视频编码	采用H265/H264编码技术，最大支持1080P@60，向下兼容其它各种分辨率、帧速率编码
音频	音频输入	Mini HDMI数字音频输入或AV模拟音频输入
音频	音频输出	SPK输出线可直接接1W扬声器
数据	网口	1路双向无线透传以太网口
数据	串口	2路双向无线透传串口(3.3V TTL电平)，串口波特率可配置
无线	天线	双天线发射与接收，MIMO工作方式
	无线频段	1428~1448MHz或806~826MHz(选购)，支持频段内自动跳频
	无线带宽	最大20MHz，空口速率最大可到30Mbps
	发射功率	300mW
	接收灵敏度	-108dBm(1Mbps带宽时)
	无线加密	128位AES
物理	电压	宽电压输入：9~24V，整机最大功耗小于6.5W
	天线接口	SMA外螺纹内孔
	尺寸	74x53x29mm
	重量	102g

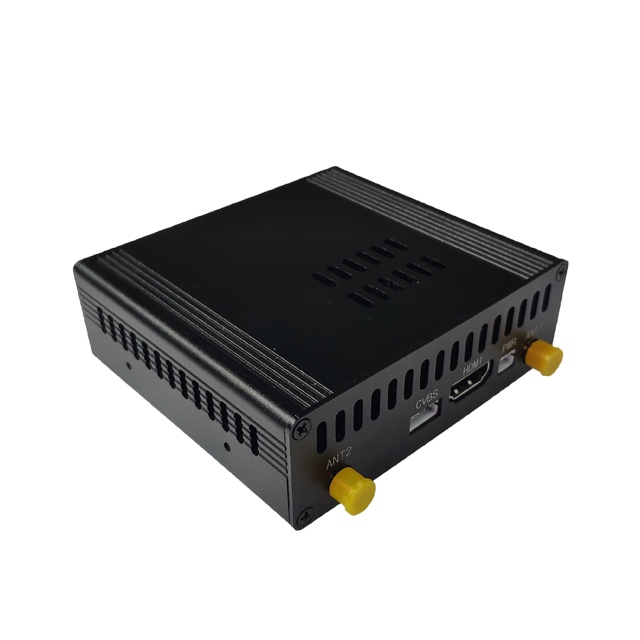

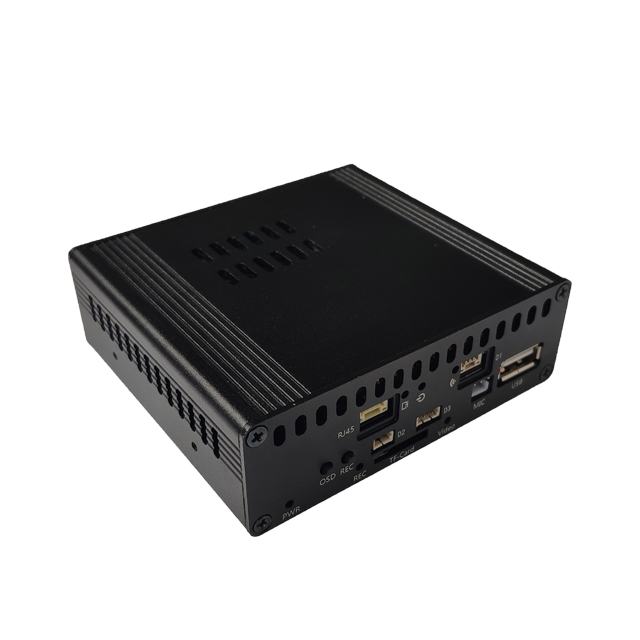

SF-C510NP接收机参数
项目		描述
视频	视频解码	低延时H.265/H.264解码播放，最大支持1080P@60fps H.264解码
	视频输出	HDMI、AV接口同时输出解码后的音视频，可同时解码4路视频，分割画面显示(选购功能)
	视频存储	支持TF卡或U盘存储无线接收到的视频，录制文件带时间信息(具备RTC功能)
音频	音频输出	通过HDMI与AV接口与视频一起同时输出
音频	音频输入	MIC接口外接麦克风输入音频
数据	网口	1路双向无线透传以太网口
数据	串口	2路双向无线透传串口(3.3V TTL电平)，串口波特率可配置
无线	天线	双天线发射与接收，MIMO工作方式
	无线频段	1428~1448MHz或806~826MHz(选购)，支持频段内自动跳频
	无线带宽	最大20MHz，空口速率最大可到30Mbps
	发射功率	300mW
	接收灵敏度	-108dBm(1Mbps带宽时)
	无线加密	128位AES
物理	电压	宽电压输入：9~24V，整机最大功耗小于7W
	天线接口	SMA外螺纹内孔
	尺寸	91x80x30mm
	重量	200g
