农科院无线监测方案

作者: ADSF 时间:2017-08-25 来源:未知
摘要:概述 农业科学技术,历来都是民生稳定之根,社会发展之本;同时,农业科学技术也是一个民族,乃至国家实力的象征。 在我国,农业科学技术研究的承...

概述

       农业科学技术,历来都是民生稳定之根,社会发展之本;同时,农业科学技术也是一个民族,乃至国家实力的象征。

       在我国,农业科学技术研究的承担者是农业科学院,即中国农业科学院,是国家级农业科研机构,担负着全国农业重大基础与应用基础、应用研究和高新技术产业开发研究的任务。

       在解决农业及农村经济建设中基础性、方向性、全局性、关键性重大科技问题,以及科技兴农、培养高层次科研人才、发展农业科技出版事业、开展国内外农业科技交流与合作等方面发挥着重要的作用。



用户需求分析

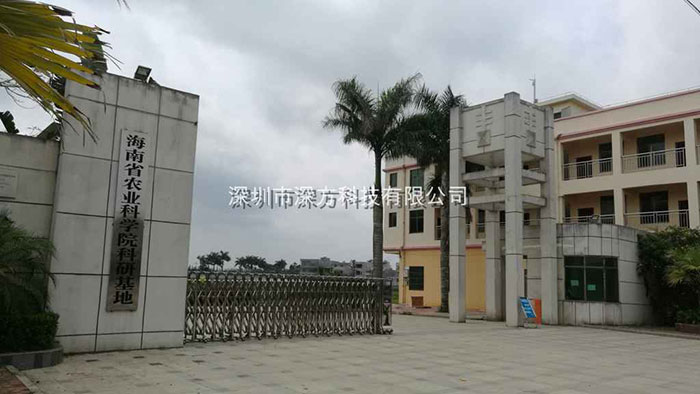

       海南某地农业科学院,配合上级机构,开辟区域进行作物改良和研究,需要部署实时监测系统,将采集到的视频、图像、以及其他传感器获取的数据信息同步上传到上属机构,进行汇总,以便统一进度和管理。

 无线监测系统

用户方案与思考

       该用户所处区域为开阔地区,净空,采集站有诺干个点,每个点周边有用于实验监测的地块,无市电供应,距离采集站大概2KM左右,采集站有互联网接入环境。

       针对这种环境,我司采用SF-5017CH无线网桥为传输基础,风能和太阳能供电来架构无线监测环境。

       在进行无线方案设计时,遵循以下系统设计原则: 本设计主要贯彻“高质量”及“低成本”两条主线来进行设计的。并综合考虑施工、维护及操作因素,并将为今后的发展、增加级维护等因素留有扩充的余地。本系统设计内容是系统的、完整的、全面的;设计方案具有科学性、合理性、可操作性。



具体方案论述

       采集站具备互联网接入,只需要将实验地块的监测信息传输到采集站,然后接入互联网,即可对接上级机构的数据库进行同步。

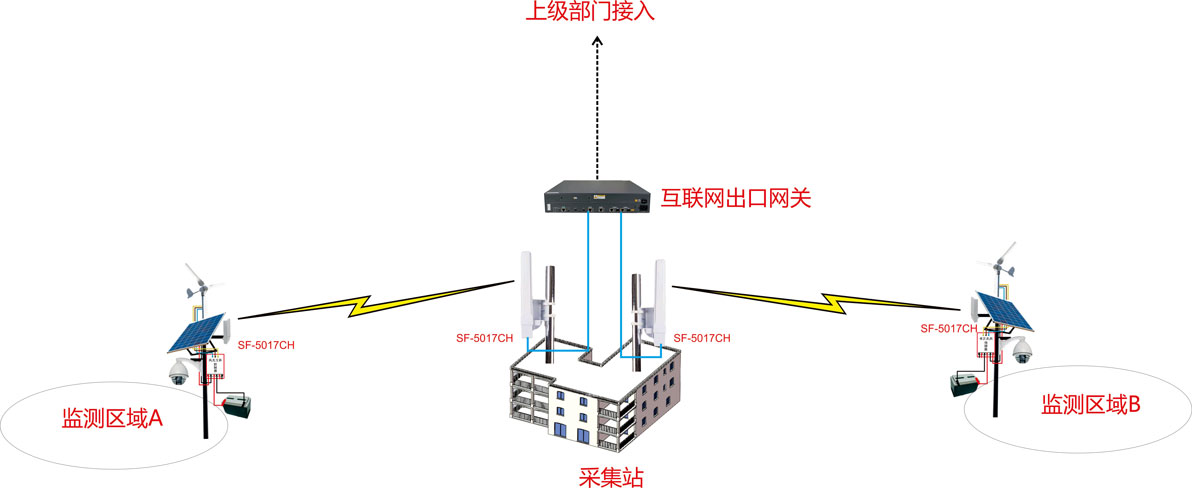

拓扑示意图如下:

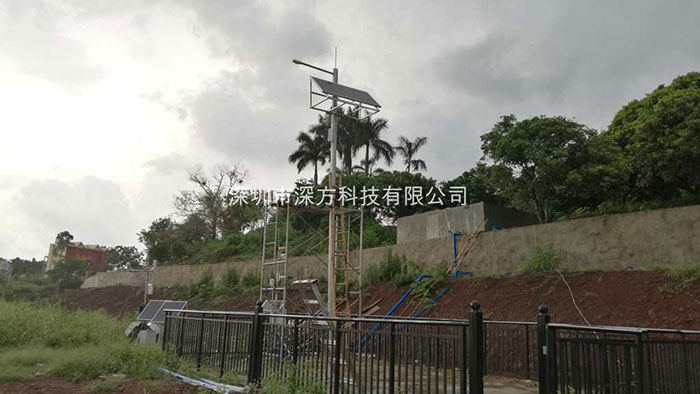

       因为监测区域A、B不具备市电接入条件,所以我司使用太阳能风能综合供电系统,配合大容量的蓄电池能保证无线网桥、摄像头和其他传感器数据的不间断传输。

       监测区域的摄像头和传感器采集到相对应数据信息之后,经由SF-5017CH发送出去,采集站部署一台SF-5017CH用以接收,然后互联网出口网关将网桥接收到的数据信息汇总,通过互联网接入到上级监测部门的数据库统一管理。

       该方案实施之后取得了高于预期的效果,顺利通过验收,客户非常满意。

无线监测系统


设备参数介绍

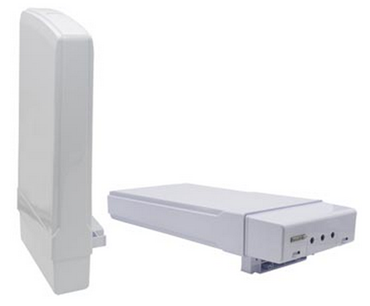

SF-5017CH


产品说明

SF-5017CH经济型MIMO无线网桥内置17dBi双极化定向天线,支持802.11a/n协议,空中速率理论可达300M。点对点传输距离可达3km,实测传输带宽接近100Mbps。 是一款经济型5.8G无线传输设备。

该设备工作于5G频段, 信道资源丰富,具备极佳的频谱效率,抗干扰能力强,拥有先进的优先级控制,完美支持音视频及网络数据的传输。非常适用远距离无线监控。



产品特点:

支持IEEE 802.11a/n

Atheros 560MHz 处理器

高达26dBm(400mw)输出功

高达 300Mbps 接口传输数据(理论值

高灵敏度接收

内置17dBi@5GHz双极化天线

支持天线信号校准

长距离传输支持距离可调

支持PoE供电

防水保护设计



参数表:

设备参数

处理器

Atheros AR9342 (560MHz)

运行内存

64MB DDR2

存储内存

8MB

电源功耗

供电方式

24V PoE

功耗

5.5 W

环境

温度

工作温度:-20ºC to 70ºC

储存温度: -40ºC to 90ºC

湿度

工作湿度: 5% to 95% (非冷凝)

储存湿度: Max.90% (非冷凝)

有线

有线网络

两个RJ45接口

发射功率及接收灵敏度

发射功率

数据传输速率

5GHz(汇总)

HT20 MCS0

25dBm

HT20 MCS7

19dBm

HT40 MCS0

24dBm

HT40 MCS7

19dBm

接收灵敏度

数据传输速率

5GHz

HT20 MCS0

-94dBm

HT20 MCS7

-77dBm

HT40 MCS0

-93dBm

HT40 MCS7

-75dBm

天线

增益

17dBi

方向

定向

频率范围

5.1-5.9 GHz

极化方式

双极化

-3dB 方位波束宽度

水平(端口1): 30 度
  垂直(端口2): 33度

水平波束宽度(定向赋形)

水平(端口1): 17 度
  垂直(端口2): 17 度

隔离

-40dB (Max)

前后比

-30dB (Max)

驻波

水平(端口1) : < 1: 1.87; 垂直(端口2): < 1: 1.55

交叉极化隔离

-28dB (Max)

旁瓣

<-12dB
