无线传输建筑工地无线传输设备

作者: 深方科技 时间:2017-11-17 来源:网络整理
摘要:随着社会不断进步,安全生产的概念已经深入人心,在事故多发的建筑行业,如何利用无线网桥传输设备,布置无线视频监控设备系统保证施工人员的人身安全、促进文明施工...

  随着社会不断进步,安全生产的概念已经深入人心,在事故多发的建筑行业,如何保证施工人员的人身安全、促进文明施工、保护工地财产,是施工单位和上级主管部门关心的头等大事。另外建筑工地进出人员复杂、流动性大。在加上建筑工地都有大量的脚手架,电缆等设施和建筑材料,这些东西由于价值不菲,成了被偷盗的对象。在没有视频监控的工地,由于管理者不能24小时监督工地,导致在深夜和凌晨的偷盗现象非常严重。建筑工地施工环境复杂,做有线监控很耗费人力、物力。

  在这样的情况下,使用数字无线传输设备来做监控方案,是一个很经济实惠的方法。建筑工地的监控系统有其特殊性,工程的阶段性要求监控系统可以重复使用,保护用户投资,相对于传统的有线网络,无线系统无疑是最好的解决方案,同一套无线监控系统在某一工程完成后,可以轻松转移到另外工程中继续使用。这样既节省了投资者的投资成本,又可以实现资源的循环利用。

  建筑工地采用无线监控,整套视频传输系统均为数字无线传输。该系统搭建起来方便快捷,施工人员只需要在前端(安装摄像机的位置)安装好摄像机和无线传输设备(发射机),后端(监控中心)安装无线传输设备(接收机)连接NVR和监视器就完成了整套系统的硬件安装。在监控中心,管理人员可以从监视器上实时的观看到现场的实际情况,同时在无人监看的时候该系统可以自动存储摄像机的视频讯号方便管理人员后期调用。

  某钢铁公司建筑工地现场采用无线监控,现场均采用网络高清摄像机对现场的每一个角落进行实时监控,保证施工人员的安全作业,对外部车辆的出入进行一个实时的记录。由于施工现场地形相对复杂,要实现无线传输达到通视无阻挡的可视环境比较困难。因此,为避开现场障碍物对无线传输造成的阻挡,我们可以通过加装中继传输来避开现场的阻挡。根据对现场情况的考察,施工现场采用5.8G数字无线网桥传输高清网络视频信号。

       现场无线设备拓扑图如下:


  根据对现场环境的考察,设备的架构采用了2组中继传输,由于现场使用的无线设备可以通过多个发射一个接收的方式来架构,充分的利用设备的网络空余带宽。

  该系统的特点主要有:施工简单,操作方便;传输距离远,数据可通过加密传输提高信号的安全可靠性;采用无线数字微波5.8GHZ的高频信号,稳定而且抗干扰能力强。

  方案解析:由于用户现场拥有多种大型用电设备,各类变频设备在工作时会产生强烈的电磁干扰,而且厂区周围比较复杂,各类无线信号也比较多(以2.4GWiFi信号为主)。欲在现场使用无线微波来传输现场的高清网络视频信号,对微波的种类、工作频段的选择是至关重要的。

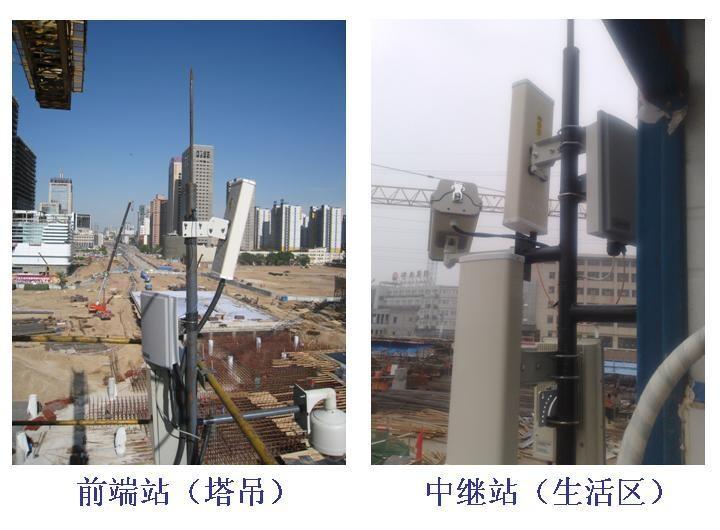

  根据对现场环境的分析和现场测试,针对现场的电磁环境以及现场的施工需求,我们在厂区采用5.8G高频数字微波的方式来传输高清网络视频信号。要实现用数字微波来传输视频信号,就必须构建通视无阻挡的传输环境,由于现场环境并非通视,而且大部分都有宝钢堆场的阻挡,对于这种情况,我们在堆场阻挡部位选择制高点作为一个信号中继站,将无线高清视频信号进行接力传输,确保信号在传输过程中无阻挡并且稳定。

  采用5.8G数字无线网桥传输高清网络视频信号,频率的选择、无线设备的发射功率、传输距离等参数的调整需要对现场有充分的了解,根据不同的传输环境,正确选择无线设备的工作频率、根据距离的远近适当调整无线设备的发射功率才能保证设备在传输过程中不受干扰

  由于厂区监控点位比较多,部分工地监控点位分布的比较密集,如果针对每一个摄像机点位配备一台无线发射机,无线设备之间功率比较大,很容易造成设备间的干扰,最终在监控中心看到的可能就是断断续续不稳定的视频流。因此,对于点位比较集中或者是分布比较密集的摄像机点位,我们采取用有线整合进交换机的方式,通过一台发射机来传输(当然,多个摄像机进行整合时必须考虑整合后的总带宽,尽量保证整合后的带宽足够用一台无线发射机来发射)。

  这样,既避免了多个设备挨的太近造成的干扰,又可以充分利用设备的网络带宽,最终节省了工程成本。现场全部采用5.8G无线网桥,该设备是内置小角度(<30°)双极化平板天线,所以在安装时必须考虑无线发射机跟接收机之间的通信角度,不得超过设备的固有天线角度。
