应急指挥调度平台结合4G执法仪移动指挥无线应用方案

作者: 深方科技 时间:2022-04-24 来源:
摘要:I.行业现状和系统概述 1.1 行业现状 随着经济的发展和社会的进步,公共安全越来越受到社会各界的关注。执法人员在应对各种应急事件等方面,面临的压...

I.行业现状和系统概述

1.1 行业现状

  随着经济的发展和社会的进步,公共安全越来越受到社会各界的关注。执法人员在应对各种应急事件等方面,面临的压力也越来越大。当前所面临的现状是:

  执法人员在执行任务时,存在执法取证难、上级指挥信息沟通难等问题。不能记录执行过程信息、上级领导和监控中心不能实时了解一线执法现状等情况,只能通过常规的通信手段或逐级上报的方式,严重影响了事件的快速决策与指挥调度。

  由于执法人员的执行有移动性、突发性、紧急性等特点,各现场执法人员经常遇到的难题就是获取证据难、保留证据难、远程指挥难。如何将技防、人防、物防更好的结合在一起,成为困扰执行者的难题。

◆ 随着技术改造和基础设施不断完善,指挥中心、执法现场、领导决策层之间的指挥调度还是停留在话音层面的指挥,这显然已经不能满足信息化决策的要求。



此外还有几个必要的需求,如:

  高清实时视频监控需求

要能实时监控整个执行过程,对突发事件可进行及时的监控,确保对突发事件区域情况画面进行录像、抓拍、回放等功能,进行全面有效的掌控,监控中心根据需要可以随时查看辖区内任意一路或多路视频,实现视频的了解。

◆ 录像回放查询需求

支持点播图像的显示、缩放、抓拍和录像转存;可按照指定设备、通道、时间、报警信息等要素检索历史图像资料并能完成回放和下载;回放支持正常播放、快速播放、慢速播放、逐帧进退、画面暂停等。

  集中平台管理需求

   可设置多级监控中心

   可对用户进行功能授权,如视频浏览、录像回放、电视墙管理等

   远程配置、操作、设备重启、远程程序升级、录像回放等。

由此,通过信息化手段加强对重点区域、重点场所的可视化监控管理,全面掌控现场信息,已是非常迫切的要求。





1.2 系统概述

随着无线传输系统数字化,传统通讯行业技术的突飞猛进的发展,中国国内随着工信部发放了TD-LTE,FDD-LTE 2种4G牌照,在以往的无线应用技术不能较好的满足需求,如应用GPRS、3G网络传输,带宽太窄,视频占用较大,所以如何将运动中的图像数据传送到相应监控中心是实现的难题。而4G高带宽的无线接入,支持在任意地点上传图像与接受远方图像,使过去无法实现的技术难题,在4G无线传输技术的提升下得以解决。4G技术,弥补了无线视频同传的劣势,随着4G技术的不断完善,也定将独占无线视频监控领域的鳌头。目前的4G网络上传带宽能够达3G的10多倍,足以传送全高清实时图像。

4G执法视音频记录仪同时兼容三大运营商(中国移动、中国电信和中国联通)的4G网络。我公司的执法视音频记录仪4G无线数据管理系统是一套融多媒体技术、数字图像处理与存储、通信、计算机等新技术于一体,使用4G网络,能实时传输1080P高清视频。系统可以实现各级指挥中心与网络远程监控集成,建立一个集图像、声音、控制为一体,实时双向传输,中心综合处理的联动远程管理系统,有益于节约公共资源。

我司4G无线数据管理系统高清摄录设备 + 4G无线传输 + GPS/北斗定位(选配),功能多合一高度集成,解决了前端现场高清图像及时回传到监控中心的需求。综合运用最新的4G无线视频传输技术及GPS/北斗定位技术,对执行人员进行全方位、立体化、智能化的安全监控,实时了解执行过程和现场情况,一旦出现状况,有利于及时做出判断并采取措施,极大的提高了执行的效率和力度。对于暴力事件和重大突发事件,该系统能随时反馈现场信息,有利于迅速研判执行形势,迅速决策。

1.3系统设计目标

执法人员在执行现场,通过4G执法视音频记录仪对现场图像进行录像,录像存储在终端设备的SD卡上;对于特别重要的部分,可通过抓拍,将图片进行保存,也可将整个过程中的图像及声音保存下来,实现本地存储。在实现安全稳定本地存储的同时,利用4G无线传输技术实现执法视音频记录仪现场信息的主动、远程上报,方便管理者及时决策;

在如遇特殊事情,各监控中心领导及相关人员可通过可视化应急指挥调度平台软件调用前端设备的实时图像。该图像通过4G执法视音频记录仪上的4G网络传输到监控VPN专网内,由中心平台统一管理。如发现前端异常情况需要领导做出紧急指示的,可通过4G执法视音频记录仪上语音对讲功能与现场人员进行实时沟通,做出最快指示。

存储方面,支持SD卡存储,将每次取证的录像及抓拍图片保存在取证系统本地。执行任务结束后,执行人员可将单兵设备上的数据存储设备取下,通过专网将设备上的录像数据上传到监控中心集中存储设备当中,以便于日后调用。

II.系统架构、功能特点以及应用效益

2.1 系统应用

因各种突发事件及各种群体性事件的发生都具有不可预见性,不可控制性,在很多事件的发生、发展过程中,指挥人员不能及时赶到现场,解决处理问题,利用4G无线传输系统的远程传输功能,大大的提高了我们对各种事件的快速反应能力和控制能力。

  现场信息实时传输,指挥人员如同亲临现场

可使距离现场千里之遥的后方指挥中心的人员有亲临现场之感,大大增强了对现场突发情况的感知能力,使其能够利用视频来观察、判断现场实况,加之同步语音信息的传输、报告,很快能够掌握现场全局情况。

  上传信息准确、内容丰富、图像清晰

  准确地记录突发事件的现场处理、解决过程

4G无线传输系统对于瞬间发生的事件过程进行拍摄记录,图像信息记录的准确性,是任何现场目击者的表述难以达到的。

  图像信息便于记录,不失真,为处理突发事件提供了强有力的证据



   2.2 系统组成

执法系统4G无线传输系统,包括4G执法视音频记录仪、数据采集工作站和可视化应急指挥调度平台系统。

4G执法视音频记录仪将实时采集的全高清视频图像经H.264/H.265压缩编码后,通过4G网络发送到后台服务器,平台客户端软件登录后台服务器站点,实现实时视频浏览、监控。

无线传输终端:

集视频采集、实时压缩、4G网络传输(有线或无线)等功能为一体的嵌入式设备。首先采集视频图像、进行压缩编码,接着通过4G网络将压缩视频数据发送到后台服务器,然后后台视频服务器将视频数据转发给平台客户端浏览、监控或管理,或者将视频数据保存在存储服务器中,以备日后浏览使用。

平台客户端:

通过连接后台服务器,可以浏览和查询任意的前端终端设备,服务器可以支持多客户端同时浏览一路或多路视频,体现了集中调度的思想,使得资源得到更广泛的共享。

后台服务器:

主要由视频监控服务器和存储服务器组成,后台服务器负责整个系统的连接和运行,存储服务器用于集中存储视频数据文件。



2.3、系统储存设计:

1、单位配置大容量数据存储服务器作为存储中心,4G执法记录仪的的数据上传给本单位的存储服务器,并且设置保存期限不少于3个月;将本单位局域网内的电脑作为应用中心,管理本单位存储服务器、

2、存储容量计算表:

存储容量计算表

编号

视频资料存储需求

1台执法仪

1

码率(Kbps)

3485

2

1台1小时存储容量(GB)

1.50

3

每天计划存几小时

8

4

1台1天所需容量(GB)

11.96479797

备注:一台所需的存储容量可以按照下面公式计算:
  1台记录仪所需存储容量(单位MB)=码流(单位MB)*60(秒)* 60(分)*每天计划存几小时 /(8(bit/byte)

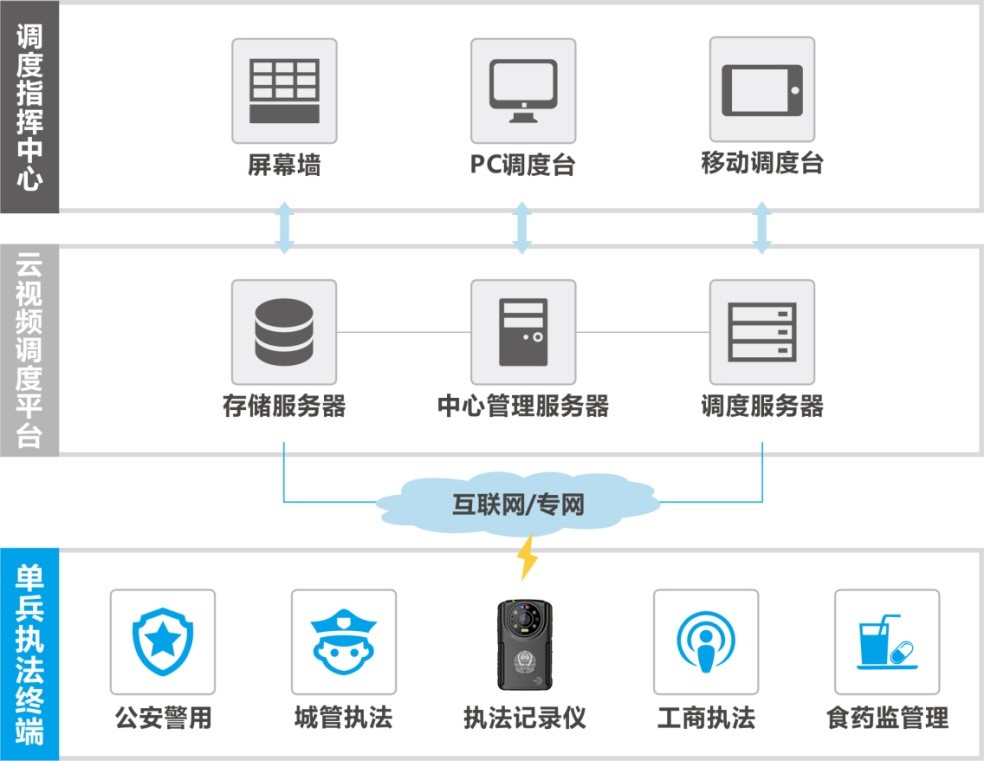

2.4系统拓扑图

我司经过长期对行业的需求调研和应用探索,研发了执法部门的4G执法视音频记录仪和可视化应急指挥调度平台系统,成为执行监控和执行指挥管理的有力补充。建设4G执法视音频记录仪实时传输到指挥系统,能将执行人员快速调动到一线,实时记录执行过程,实时指挥执行过程,获得完整有效的证据,快速达到执行目的,规范化整个执行过程。


本系统分为前端子系统、承载网络、监控客户端三个部分组成。

本系统设计是基于4G无线传输的视频监控系统,前端人员携带4G执法记录仪终端,将突发事件以及办案现场的图像进行压缩、编码,传输到后端指挥中心的监控平台上,方便后方领导及相关人员进行指挥调度工作。

2.5 应用效益



1有效完善维权证据链

音视频数据清晰、客观地还原了执行管理现场,成为反映真相的有力证据,有效破解了当事人现场无理取闹、事后“不认账”、恶意诽谤投诉以及执行人员维权取证难等突出问题,保护了执行人员的合法权益。

2 有效促进执行规范化

3 有效增强了勤务掌控度

4 有效保障了研判精准度

5 有效推动了考核科学化

III.设备性能与技术指标

3.1 4G执法视音频记录仪

4G执法视音频记录仪SF-1017DSJ-ZF,采用三防IP68设计、Android 8.1操作系统、MTK四核极速处理器、专用按键搭配及盲视操作设计,支持双卡双待,配合3.5寸高清的康宁视网膜大屏,体型小巧易携带,可实现数据上传、红外夜视、执法取证、智能识别、语音通话、视频会议等功能,通过搭配专业扩展配件,能够对执法过程中进行动态、静态的现场情况数字化记录,便于执行人员在各种环境中执法使用。


项目

功能描述

基本参数

操作系统

Android   8.1

显示屏

3.5英寸

CPU

四核,主频1.5GHz

内存

2GB,存储容量16GB

TF

标配32GB,最大支持128GB

三摄像头

录像摄像头有效像素400W,拍照摄像头有效像素1300W,屏侧摄像头有效像素200W

双向对讲

内置柱状消噪麦克风,内置1.5W双喇叭;录音/出声孔采用IP68防水设计

视频参数

视频编解码

H.264编码/H.265解码

红外参数

红外夜视

3米可识别人脸,5米可识别人轮廓

网络

无线

支持4G全网通,双nano Sim卡

WIFI

802.11   a/b/g/n,兼容2.4G和5G

蓝牙

支持蓝牙耳机用于音频通话

定位

北斗+GPS定位

其他

按键

电源键、重点标记键、PTT键、SOS键、拍照键、录像键、录音键、自定义键

防护等级

IP68,自由跌落2米

充电方式

标配5V/2A充电,另支持车载充电,以及触点式充电

电池容量

2700mAh,可选4000mAh,更换电池不关机

续航能力

可不断电更换电池,本地录像时间大于8小时

环境温度

低温电池,工作温度:-30℃~55℃;常温电池,工作温度:-10℃~55℃

尺寸

107mm×63.8mm×17mm

重量

170g(不含背夹)

3.2执法记录仪数据采集工作站SF-ZCS-1017DSJ


   执法记录仪数据采集工作站用来配合执法记录仪作为电子证据系统载体,采用壁挂式设计、Intel酷睿i5处理器、13.3寸高精细防眩光触摸屏、8GB大内存、创新的散热系统、高效降温、静音、急速的开关体验以及多级权限管理,外观比较简洁,便于用户操作。广泛应用于公安、城管、海关、检察院、法院等执法单位。

技术规格

项目

性能说明

硬件规格

CPU

Intel 酷睿i5

主显示屏

13.3寸 FHD 1920*1080 IPS

触摸屏

10点触控,G+F+F,沾水可操作,戴手套可操作

内存

8GB/16GB  DDR3L

硬盘存储

支持2个3.5寸硬盘,标配1个8T,支持1个512G的SSD硬盘,用于系统和视频数据缓存

WIFI

支持802.11 ac/a/b/g/n,2.4G/5G

数据采集口

1个POGO进行数据采集

喇叭

2×2W喇叭,用于回放和报警,8欧

接口

采集站插槽

标配6个槽位,可插接3个扩展坞,每个扩展坞带6个槽位,最大支持24个执法记录仪同时接入

USB扩展口

2路USB 3.0接口,用于外接指纹识别模块,6路USB2.0接口,用于对接其他规格执法记录仪

网络接口

10M/100M/1000M网络接口

电源接口

国标电源线、三孔品字尾插座、额定电压AC100V—240V~50/60HZ(宽电压)

WIFI天线接口

支持SMA接口的天线

HDMI接口

支持,用于外接高清大屏显示器

软件配置

操作系统

Windows 7/10 64位

软件系统

TBA

其他

电源

220V/2A输入,ATX电源400W

充电电流

单个执法记录仪的充电电流最大1.5A

工作温度

工作温度:-10℃~55℃,存储温度:-40℃~60℃

ESD

接触4kV,空气8kV

3.3服务器

后台一般建议硬件中心服务器建设在单位内网,通过端口映射模式指定局域网主机,中间通过防火墙,在局域网内搭建,可有效防止服务器中毒,遭受不必要的攻。


如果需要后台存储,建议存储服务器单独配置,存储服务器配置只需存储空间足够大,转发能力强即可,以下配置仅供参考,服务器基本可以满足100台终端的上线使用,服务器最好使用刀片式专用服务器。

CPU类型:Intel 至强E5-2600v3系列及以上,

CPU频率:1.8GHz以上,

CPU核心:四核及以上,

CPU数量:2颗及以上,

内存:16G ECC DRR3+以及以上,

存储:1T(非存储服务器,无要求),

电源:冗余双电源,

操作系统:Windows server 2008 R2 Enterprise SP1。

3.4应急指挥调度系统功能

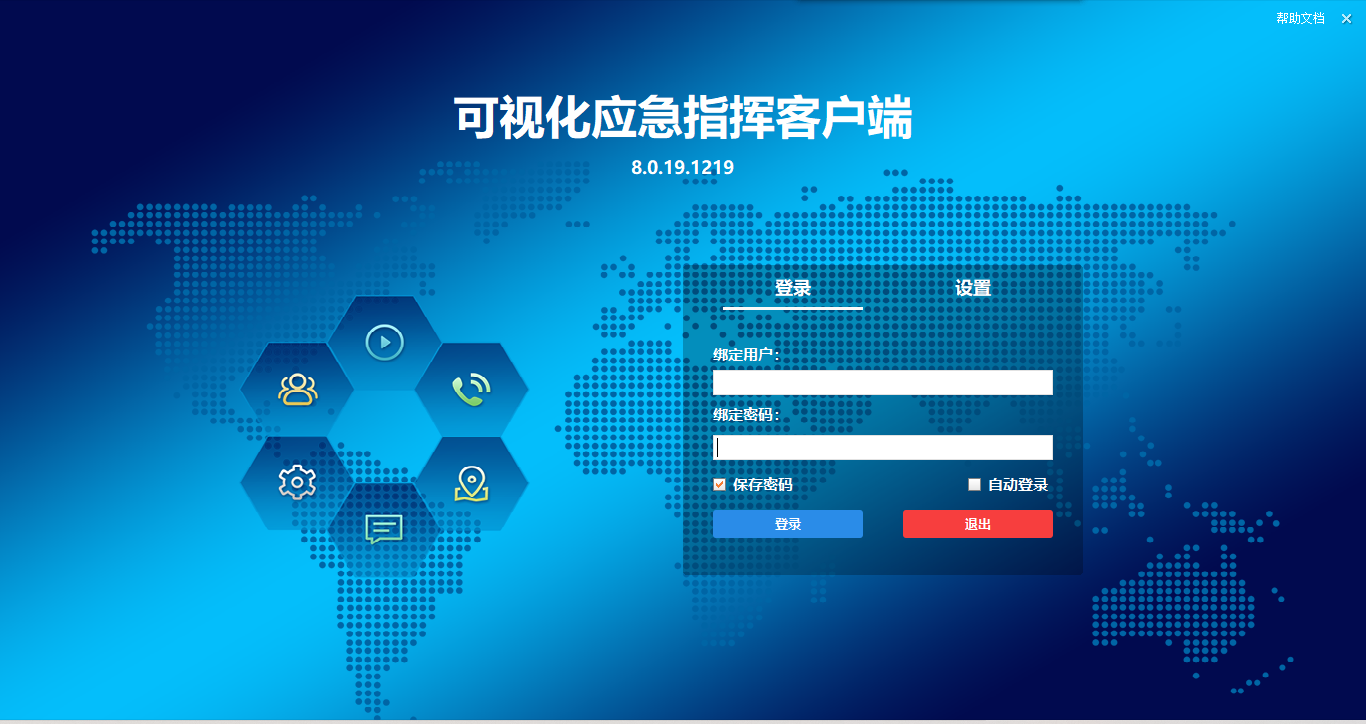

为更好的满足应急指挥领域的需求,我公司开发出了可视化应急指挥调度平台系统。移动可视化应急指挥调度平台系统,专为4G执法视音频记录仪智能终端设备开发,扩展接入固定监控终端,实现一图可视化调度指挥;高效快速定位事件;实时全方位掌控。

该系统由应急现场的终端设备和指挥中心组成,可以将终端设备以及指挥中心有机的整合在一起,从而满足客户多方面需求。可以实时对重点区域进行高度密集部署、实时远程双向视音频互通、移动前段群组交互、同步指挥调度、视频会议和高清视频传输存储等功能。主要应用于铁路、公安、武警、消防、应急等部门,在紧急突发情况下,通过远程实时视频图像可多角度观察现场情况,以便决策分析和统一指挥。该系统可在应急指挥、移动执法和采样取证等移动环境下应用,具有组网迅速、操作方便、高清传输、双向交互和群组会商等特点。

3.4.1实时调度

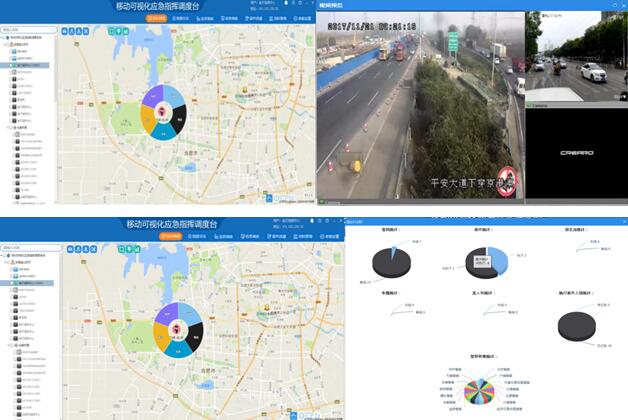

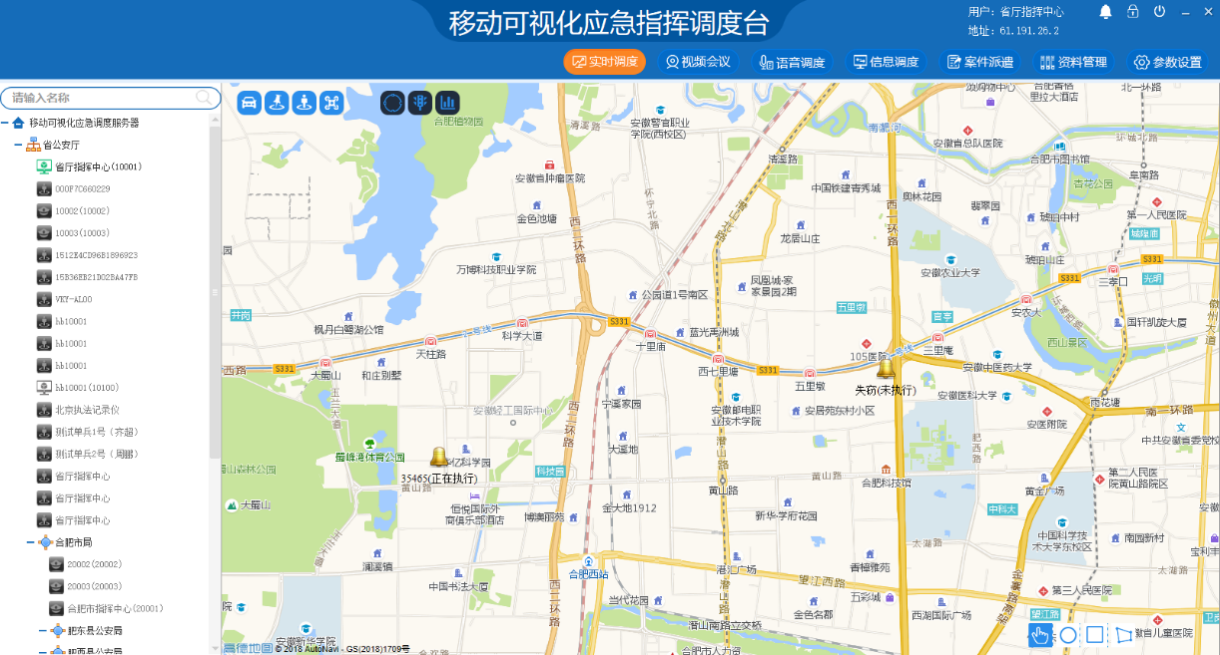

一图可视化,指挥中心可以通过一张图表查看执法人员的实时位置信息,根据筛选功能针对性选择和查看;地图框选可创建临时群组,实现消息、组呼、一键播放功能,从而更好的为指挥中心调度指挥提供更多的高效、有用信息。

l  一机双屏:实现高效可视化调度,一屏可视化显示执法人员的实时位置信息;一屏可视化显示执法人员的实时画面;或是一屏显示状态信息、任务执法情况、执法人员部署等一目了然。

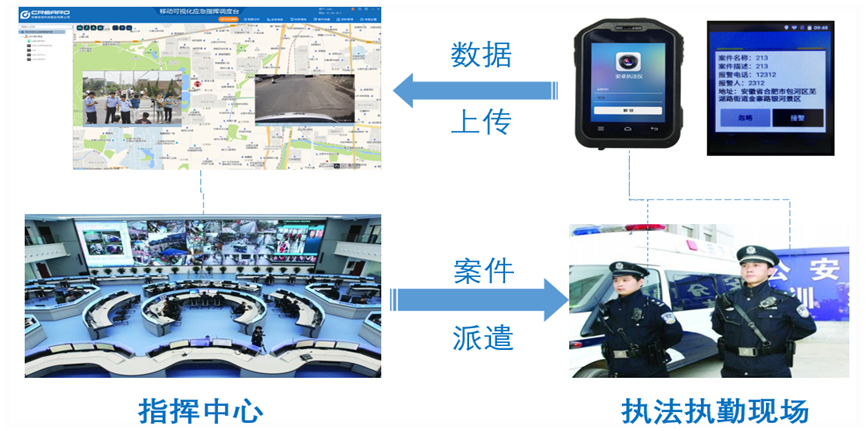

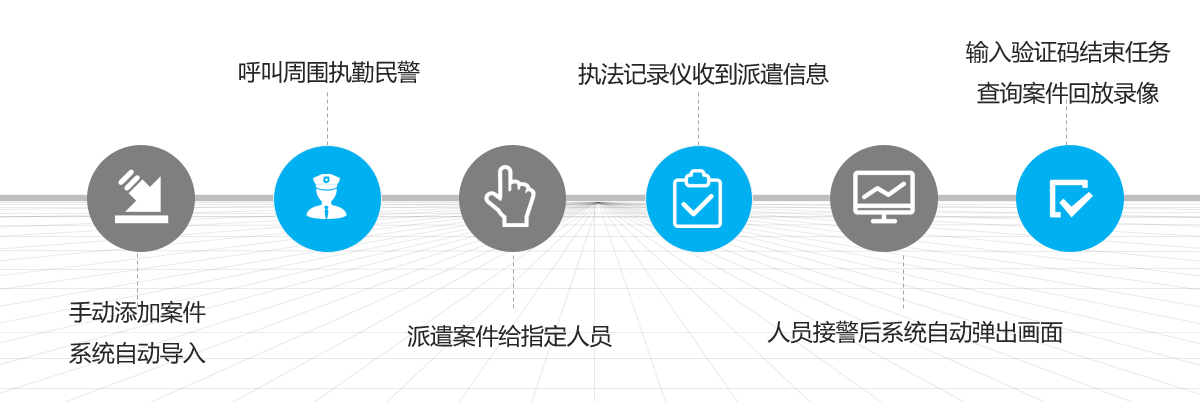

l  案件派遣:当指挥中心接到报警时,接警人员可以在PC客户端上标记出案件,并通过系统下发到周围/指定执法人员的执法记录仪上,人员出动后,中心还可以调取执行人员办案的视频,并存储。减少了信息传递的层级,做到指挥调度时快速响应。



在案件派遣界面能够更高效的对案件进行管理,和对人员派遣进行更全面的操作。

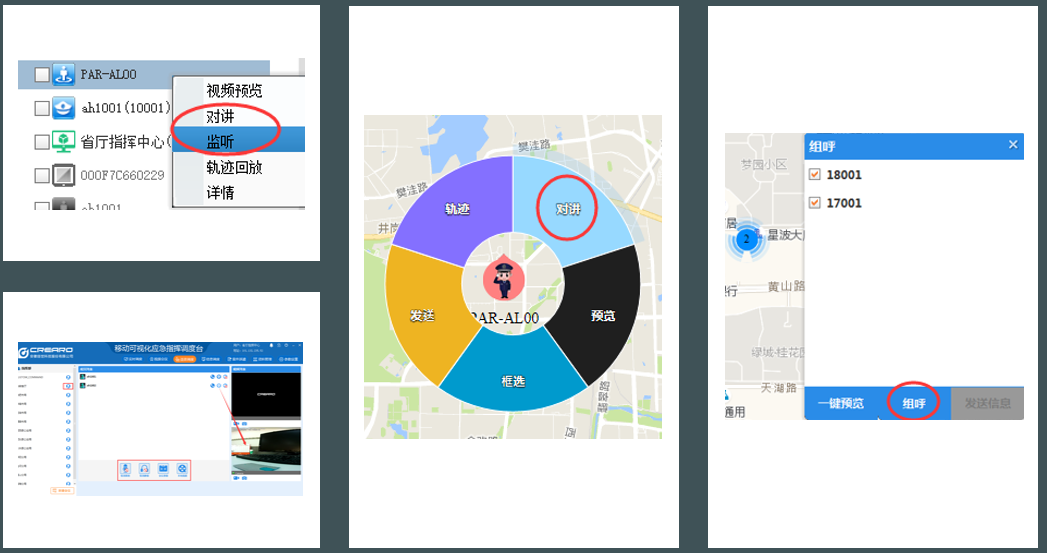

3.4.2语音集群

用户使用应急指挥调度系统可以和其他调度台或者应急终端进行语音通话,使得应急指挥系统运作更加流畅。可针对固定群组进行组呼、监听、集群、一对一的呼叫通话,实现自上而下的指令下达;平级间的沟通交流;自下而上的请求、支持和反馈。


n  组呼功能:

调度台发起组呼之后,各个节点可以轮流申请发言,集群中的其他用户能听到这个用户的发言。

n  监听功能:

调度台可以集群中其他用户实现监听,前端语音上传至调度台。

n  集群功能:

调度台发起讨论之后,集群中的所有人都能说话,并相互听到,自由讨论。

n  对讲功能:

调度台之间或是与调度台对设备,可实现一对一的语音呼叫,实现语音对讲功能。

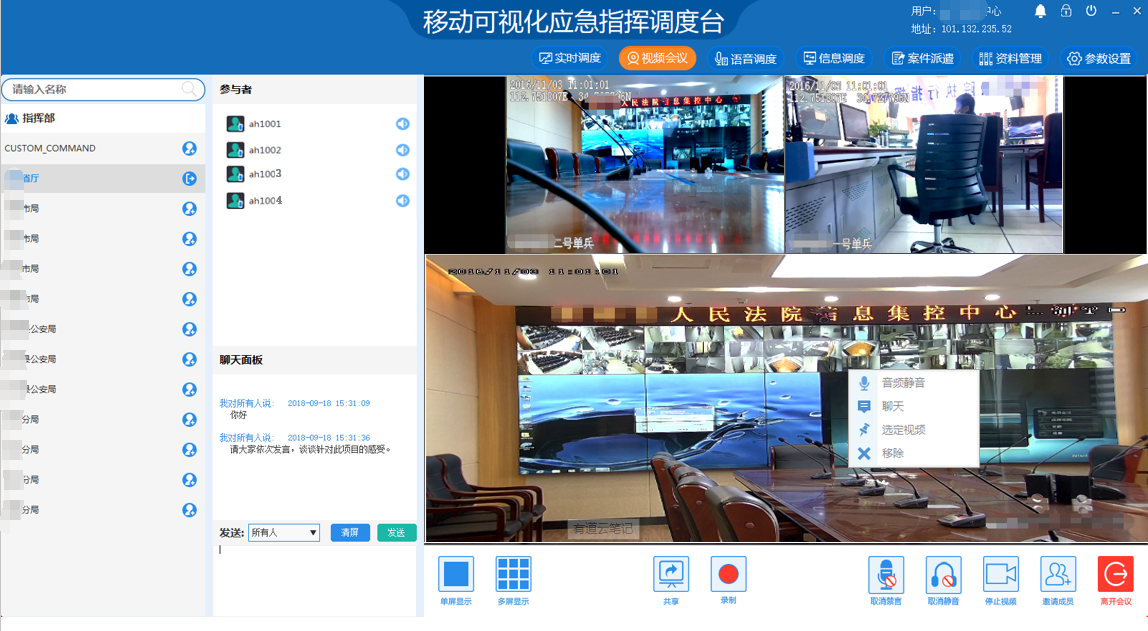

3.4.3视频会议


针对某些特别的场景用时,启用视频会议功能。主要是某一个终端设备针对另一个终端设备发起视频通话请求,或者是前段自动上传绑定视频流使得其他调度平台能够看见实时视频,这样可以方便用户更好使用调度指挥平台,做好相关应急工作。支持群组转换为视频会议,进行视频会商,更加真实、真切的进行指挥调度,通过现场画面与语音的实时回传,可供后台专业人员进行指导工作。

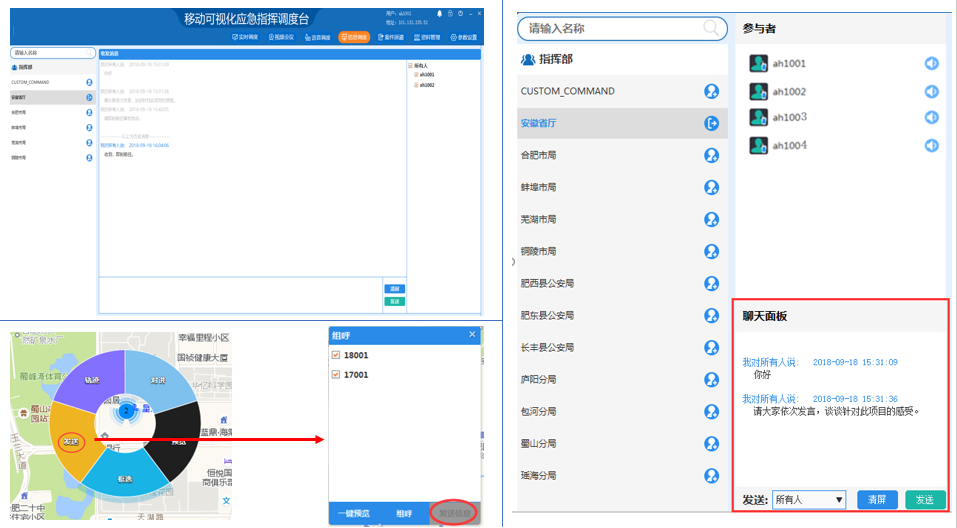

3.4.4及时消息


考虑到实际使用时,出于数据保密或者其他网络带宽等考虑,用户需要在调度台和前端设备进行图文通信。为此我公司为调度台用户提供及时消息通信功能。用户可以针对集群中单个设备进行 P2P 方式的文字、图片、表情、位置标注等通信交流,也可以大范围的和集群所有设备进行图文通信讨论,最大限度的满足用户对于通信功能需求。

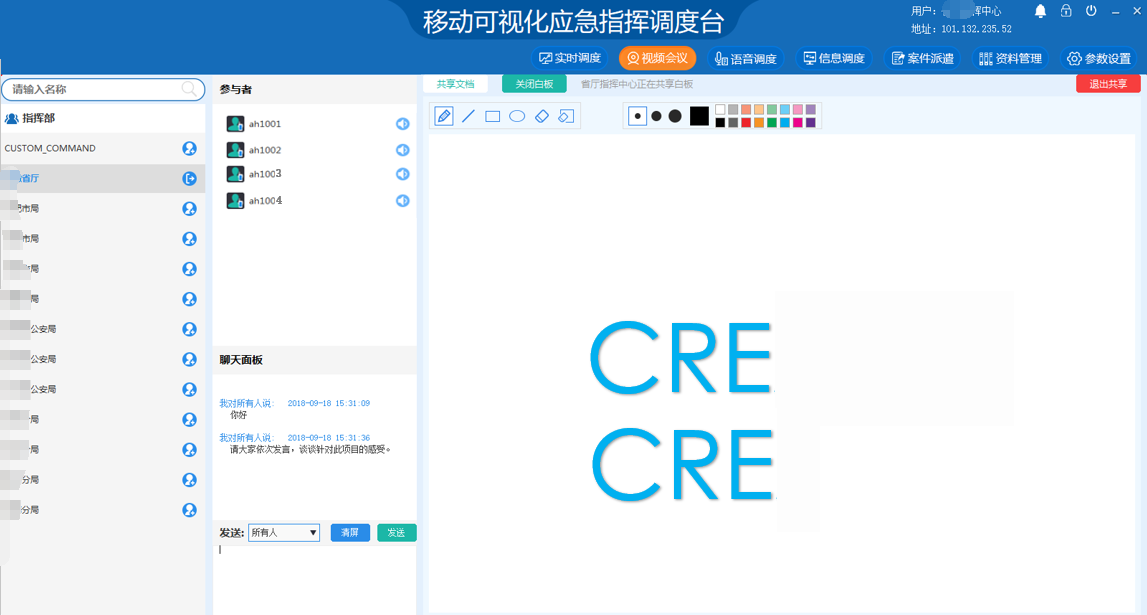

3.4.5文档演示/白板共享



考虑单位指导精神的传达、工作汇报、岗位培训等,在视频会议的中,仅仅看到人员和听到会场声音是不够的,会场外的人员无法看到指导文档、汇报材料、培训的内容等书面材料,也因此在应急指挥调度平台开发了文档共享功能。在平时,可以共享最新的指导性文件,供其它人员在调度台上或是前端设备上直接查看;在视频会议的同时可以插入文档,进行实时的指导讲解或是汇报,更加贴近现实工作会议,高效,高质的实现文档共享。

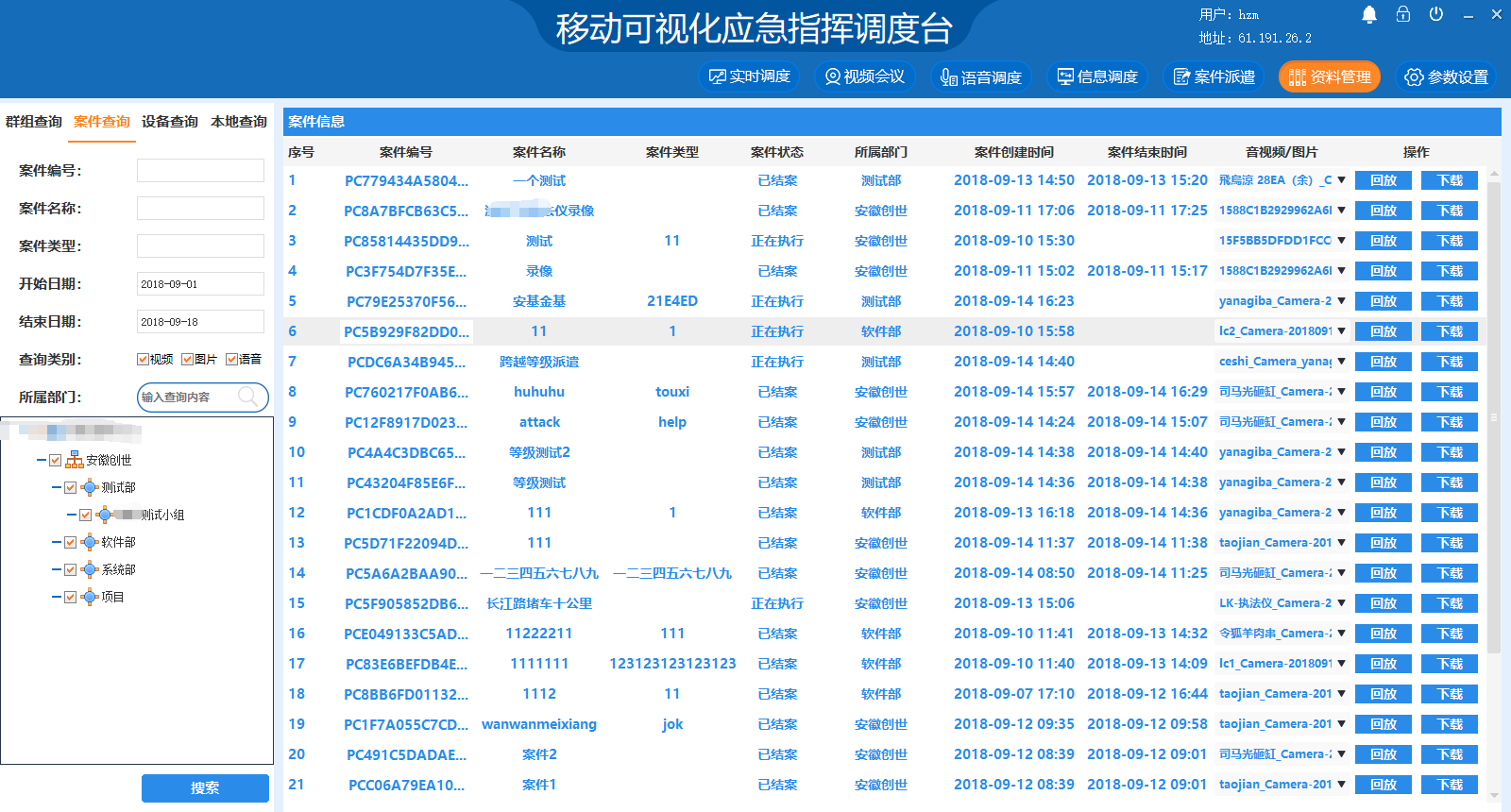

3.4.6资料管理

历史资料管理,可以针对群组、案件、设备不同的方式进行针对性、快速的查询和回放;历史资料与案件关联,方便资料自动归档。

实时资料:快速定位当前设备的最新资料,一键查询与下载。


联系我们
Contact
联系我们
我们很想听到您的声音

服务热线:13528407862

客服QQ:2723591764

客服QQ:2953613772

客服QQ:3110839586

客服QQ:2116890460

Email: [email protected]

紧急联系:13528407862

地址:深圳市龙岗区深惠路1171号 智慧谷创新园横岗分园A栋3楼

无线传输设备
5.8G工业级高功率无线传输模块
5.8G工业级高功率无线传输模块
宽带无线MESH室外基地台设备
宽带无线MESH室外基地台设备
背负式战术宽带无线MESH自组网设备
背负式战术宽带无线MESH自组网设备
船载MESH设备SF-6504MS
船载MESH设备SF-6504MS
手持式无线5G单兵设备
手持式无线5G单兵设备
手持式宽带无线MESH自组网设备
手持式宽带无线MESH自组网设备
骨干级超高带宽室外工业级无线网桥传输
骨干级超高带宽室外工业级无线网桥传输
基站型100公里远距离高带宽无线传输设备
基站型100公里远距离高带宽无线传输设备
骨干级50公里远距离无线传输设备
骨干级50公里远距离无线传输设备
8公里室外无线监控网桥设备
8公里室外无线监控网桥设备
基站型100公里高带宽千兆无线传输设备
基站型100公里高带宽千兆无线传输设备

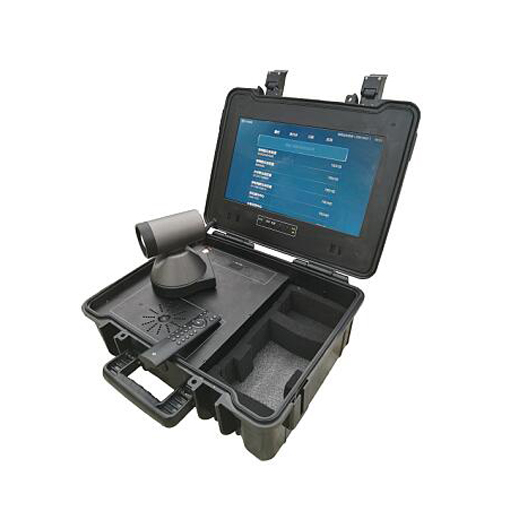

可定制-便携式无线视频会议布控箱
可定制-便携式无线视频会议布控箱
可定制-便携式4G无线应急图传系统
可定制-便携式4G无线应急图传系统

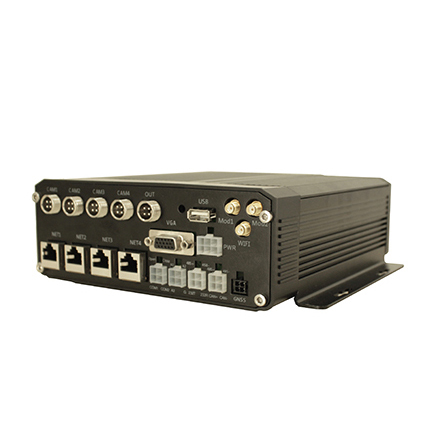

智能AI高清车载硬盘录像机
智能AI高清车载硬盘录像机

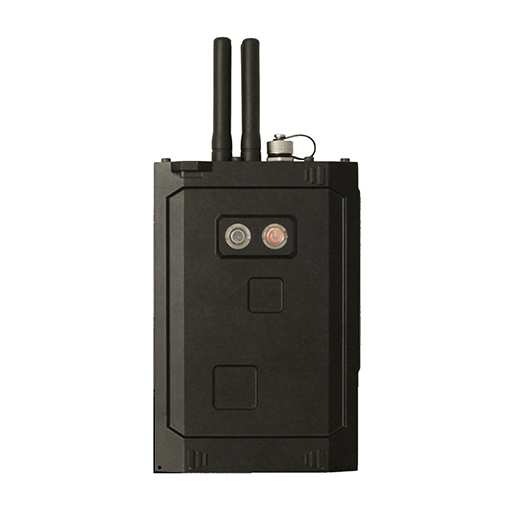

背包式便携高清智能4G传输设备
