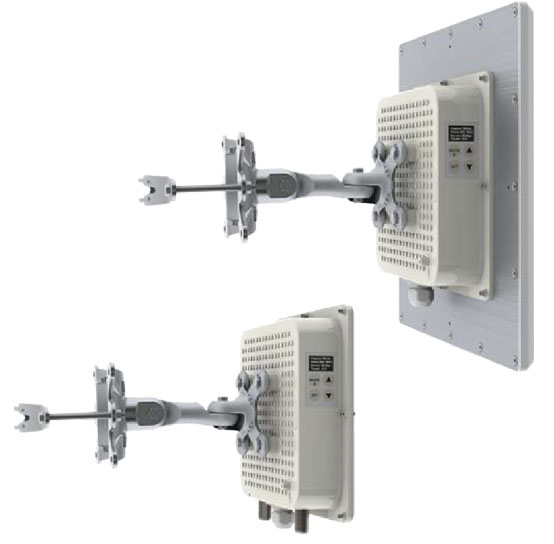

基站型室外大功率无线网桥升级100公里

作者: admin 时间:2017-11-13 来源:未知
摘要:100公里的超远距离大功率无线数字网桥,高带宽低延迟双工,采用 2×2 MIMO 突破性技术,实现吞吐量高达 220 Mbps,发射功率达28 dBm,IP67等级内置双极化天线...


产品说明

       SF-5823WJ系列高容量远距离免许可频段点对点数字无线网桥,基于动态TDD的点对点专有无线协议,数据被封成大包进行传输,提高了传输效率(转发能力:35000 PPS),提高了带宽的利用率(频谱利用率:7.5bit/Hz)增加了系统的传输距离,吞吐量和PPS转发能力。系统64字节传输延时<2ms,能够实现语音、视频等数据的实时传输。采用 2×2 MIMO 突破性技术,实现吞吐量高达 220 Mbps(110 Mbps 全双工),具备卓越的PPS 数据包处理能力和较高的抗干扰能力。

       SF-5823WJ系列产品可适用于电信级的点对点网络应用,是专线接入或回程应用(包括 VOIP 及其他小数据包传输应用)的理想设备。该系列产品通过将灵活的信道带宽(20或40MHz)和专门定制的远距离传输私有协议相结合,达到 7.5 bit/Hz 的极高频谱利用率。产品内置双极化天线(SF-5823WJ)或 配备2个N型接头(SF-5823WJ),坚固耐用的铸铝外壳达到IP-67防护等级。

       SF-5823WJ/ SF-5823WJ-W产品融合了一系列先进的软件机制,可为高吞吐量远距离的链路应用提供最佳的点对点连接性能。专有的点对点通信机制利用动态时分双工(TDD) 技术为所需的传输方向动态分配带宽,从而提高链路效率,并显著降低传输距离对链路吞吐量的影响。我们的点对点产品还采用了选择性重传 ARQ 技术,增强纠错能力,优化数据流量,使得设备在大带宽、远距离甚至存在干扰的情况下仍然能够达到非常高的吞吐量。

       全新的WJ系列产品的内置射频模块发射功率达28 dBm(+/-2 dBm),并且在最高调制模式(MCS 15)上仍可达23 dBm(+/-2 dBm),从而使用内置天线即可建立稳固的远距离链路。产品配备千兆以太网口,支持802.3af 标准,使用更加灵活方便。同时,内置符合IEC 61000-4-2(ESD)标准的静电防护,以及IEC61000-4-5(Surge)标准的浪涌保护。

       由于该产品具备的高带宽,高稳定性等特点,所以该设备广泛应用于森林防火,海岛监控,矿区、工厂大数据传输等领域。

产品特点:

● 5GHz 点对点网桥,专线接入、数据回传、与用网络的理想设备

● 可灵活调整信道频率和信道带宽 (20/40 MHz)

● 无线传输速率最高达300Mbps,实际吞吐量最高达220Mbps

● 先进的私有 MiMo 2专有有无线协议

● 强大的PPS数据包处理能力,是VOIP回程应用的理想设备

● 支持ARQ (选择性重传),实惠超高吐吞量。

● 动态时分双工,按需实时分配带宽

● 采用PoE供电,支持802.3af标准

● 支持1000 Base-T 以太网接口

● 无线发射功率高达 28dBm(±2dBm)

● 先进的安全技术

● 全面的管理功能

● Web 图形界面

● 支持SSH命令管理

● 支持WNMS集中管理

● 支持SNMP V1/2/3: 802.1, 802.1x, MIBII

● 支持系统日志

● 可适应多种安装场景的专业安装组件

● 配备 OLED 液晶显示屏和校准蜂鸣器

● IP-67 防护等级

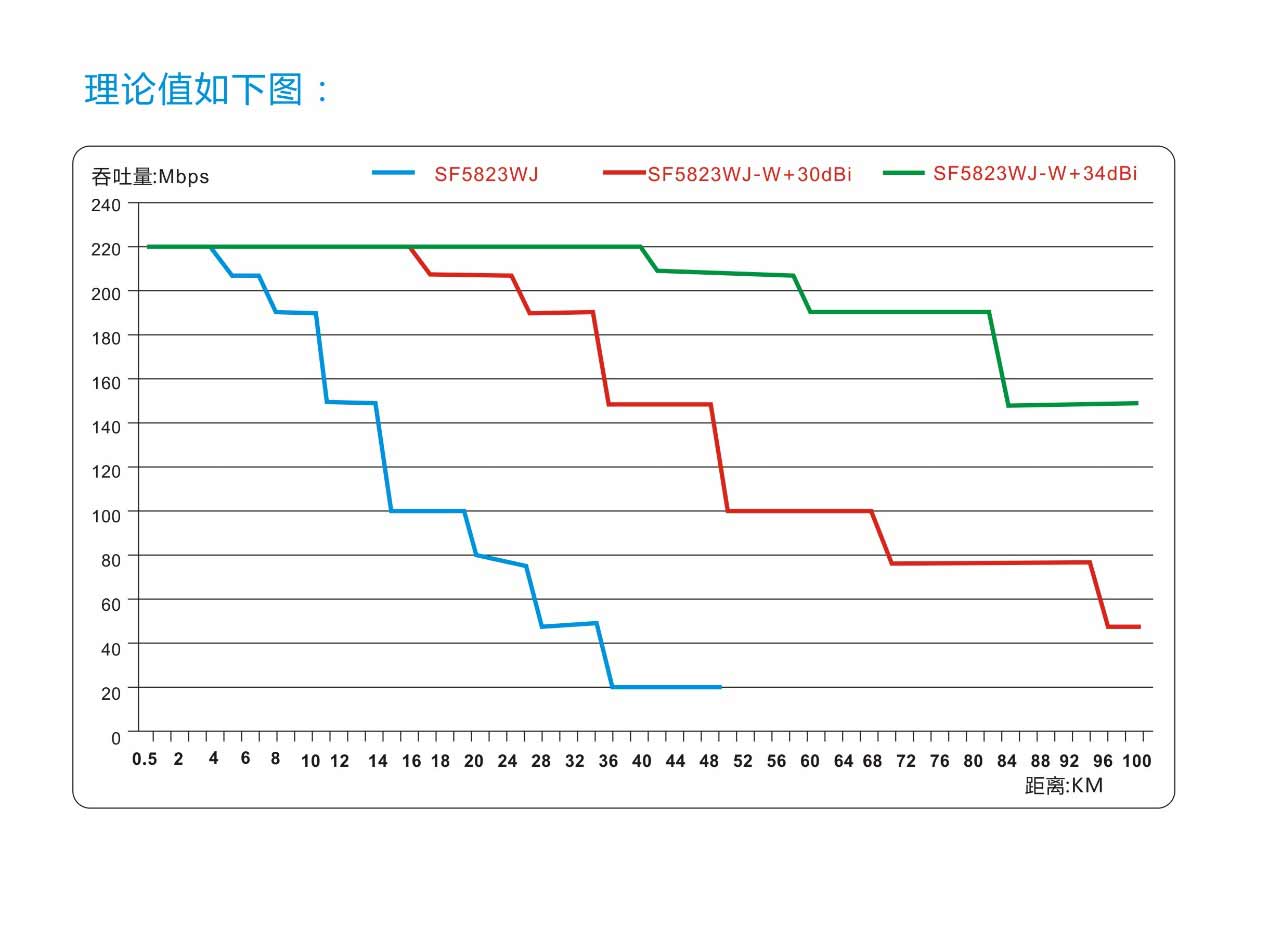

产品理论带宽:

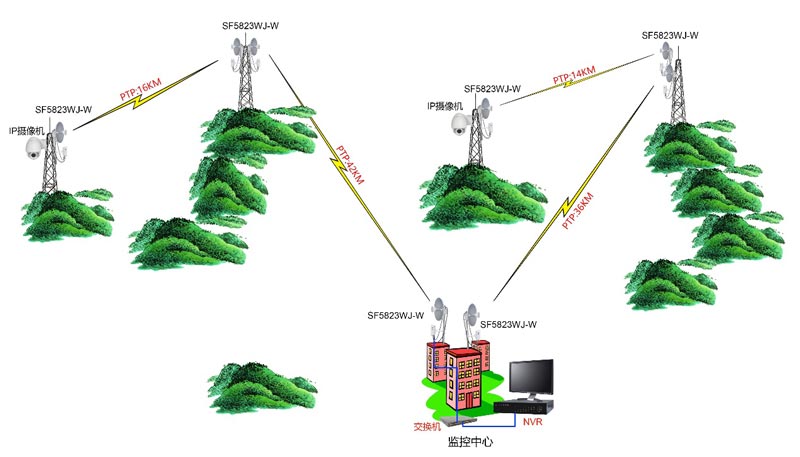

产品应用图例:










产品参数:

无线规格

无线技术

专有点对点通信协议,2x2 MIMO

工作模式

点对点

无线频段

5.15-5.915 GHz

最高发射功率

28(+/-2)dBm

天线

类型

内置定向平板天线(SF5823WJ)2个N型接头(SF5823WJ-W)

增益

(垂直/水平):23/23 dBi(SF5823WJ)

数据接口

物理接口

10/100/1000 Base-T

接口类型

RJ45

浪涌保护

内置 IEC6100-4-2(ESD)和IEC6100-4-5(Surge)

链路性能

吞吐量

220Mbps合计(110Mbps全双工)

最高数据处理速度

60,000 包/秒

数据包延时

2毫秒(64字节数据包)

推荐链路距离

35公里, 视距(SF5823WJ)

100公里, 视距(SF5823WJ   -W+外置天线增益≥32dBi)

物理特性

尺寸

宽335毫米, 高335毫米, 深90毫米(SF5823WJ-W)

宽218毫米, 高218毫米, 深70毫米 (SF5823WJ)

重量

3.3 公斤(包括安装件SF5823WJ)

2公斤(包括安装件SF5823WJ-W)

电源输入

9-48V直流, PoE

功耗

8W

环境

工作温度

-40°C ~ +65°C

工作湿度

0 ~ 90 %(非凝露)

管理

安装辅助

OLED屏幕显示和声音提示

系统配置界面

用户友好 WEB图形界面, SSH CLI, SNMP v1/2c/3,

中央远程控制管理系统

管理系统

WNMS(无线网络管理系统)

防护等级

防护等级

IP-67
