无线网桥的室外安装过程及核心注意事项!

作者: 深方科技 时间:2021-01-14 来源:
摘要:随着网络视频监控的普及,现在基本上都是高清网络监控系统了,咱们每天谈的也都是安防监控的那些事。而且大家逐步的发现,作为传输系统中无线网桥...

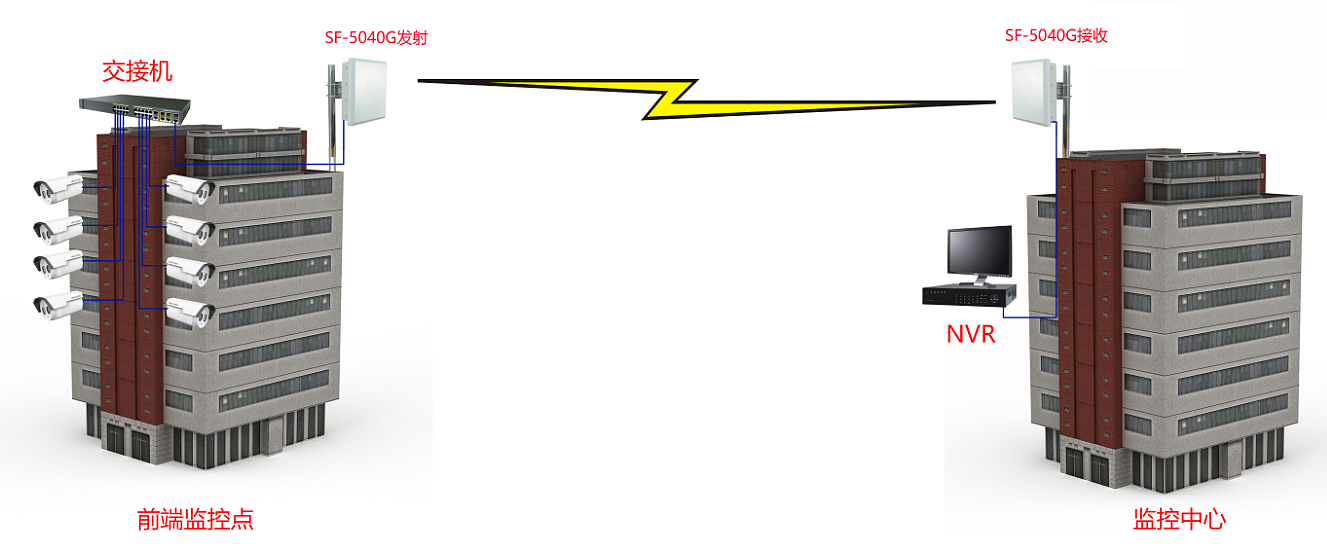

       随着网络视频监控的普及,现在基本上都是高清网络监控系统了,咱们每天谈的也都是安防监控的那些事。而且大家逐步的发现,作为传输系统中无线网桥的应用,越来越广泛了,从电梯监控到森林防火监控,比比皆是。

       那么在实际应用中,肯定会面临这样或那样的问题。有的是软件设置上的,有的则是硬件安装上的。于是,今天在笔者根据自己的施工经验,给大家分享一下关于安装无线网桥施工的资料!


       由于所有无线网桥设备均采用POE供电,因此正确连接POE供电盒、无线网桥、IP摄像机等设备极其重要;无线网桥设备均采用室外防雨防尘设计,在网线接头部分要做好相应的防水防尘处理。

1.做好防雨防尘、绝缘处理。

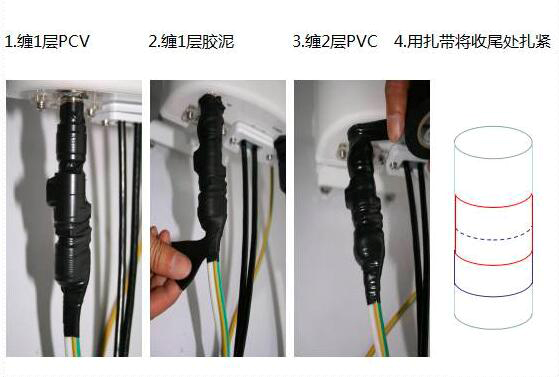

       无线网桥、POE以及网络摄像机的网线连接部分需要做好防雨防尘处理,网线与无线网桥的接头部分一般需要裹二到三层防水胶布,尽量不要让水晶头外露;网线与网络摄像机连接部分也需要裹二到三层防水胶布或绝缘胶布;所有电源接头部分尽量做好绝缘处理。


2.无线网桥设备的安装与固定。

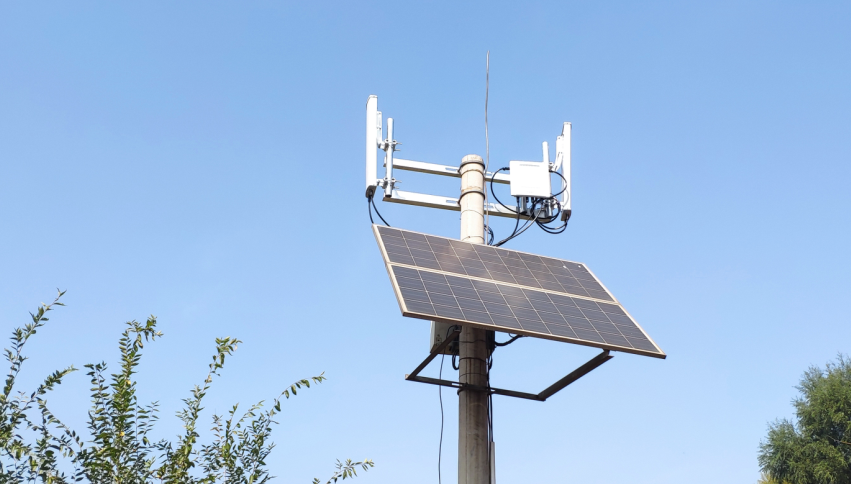

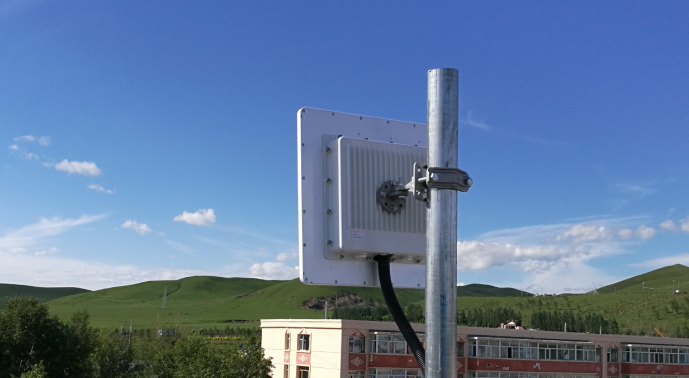

       安装无线网桥时,首先一定要固定好支架,支架如果不稳会直接影响到微波信号传输的稳定性。将无线网桥往支架上固定时按照下图的固定方法将无线网桥固定牢固,在安装时,由于支架表面比较光滑,如果直接用螺母将U型夹码拧紧可能时间一长,室外雨水的浸透支架表面会生锈,U型夹码与支架之间的接触会松懈。安装时我们有必要在支架上套上一层橡皮圈与U型夹码之间接触紧密。


       安装时需要将设备的天线对准,确保接收信号的灵敏度较高,传输信号稳定。如下图:


3.网线与长度的控制。

       要想无线网桥与供电盒或交换机的距离拉长。对于网线的要求有CAT5e(超5类)或CAT6(超6类)2种网线选择。由于无线网桥使用POE供电,网线不仅传输数据同时还在给无线网桥供电,因此网线过长或材质较差都会严重衰减。无线网桥与POE的连接部分尽量使用CAT5e或以上(尽量选择品牌网线),长度尽量控制在25m以内。

       注意:通常使用CAT5e或CAT6类线传输100m的数据指的是从POE供电盒的LAN口到摄像机或交换机的距离是100m;但由于现场环境不同,POE供电盒可能安装在距离监控中心或机房较远的配电箱内,此时从POE供电盒到监控中心或机房尽量使用光纤传输。

       无线网桥与POE连接部分网线不宜过长,推荐使用CAT5e或CAT6类线,长度尽量不要超过25m以免供电不足;POE与网络摄像机、交换机、NVR等设备的连接部分网线尽量不要超过100m以免造成网络信号衰减。

       当POE的数据传输口与监控中心或机房设备距离较远时(超过100m),推荐使用光纤传输。

       目前推荐使用的POE主要有两种,一种是外接直流电源输入的模块式POE,另一种就是内部集成变压器采用交流220V电压输入的稳压式POE(如图三)。特别注意:不论使用哪一种POE,其接口定义是统一的,POE上标有“DATA  IN”的网口可以连接网络摄像机,交换机,电脑等网络设备,标有“P + DATA OUT”的网口务必连接无线网桥设备,连接时需要注意以免接错烧坏设备。

4. 无线网桥、POE供电盒、网络摄像机或交换机等网络设备的正确连接。

       POE供电盒上一般会有三个接口:电源接口(一般为DC直流输入),POE网口(仅用于连接无线网桥设备的RJ45口),network口或LAN口(可以连接任何基于以太网口的网络设备,如:网络摄像机、交换机、路由器、电脑、NVR等)。

5. 网线制作标准及其类型选择。

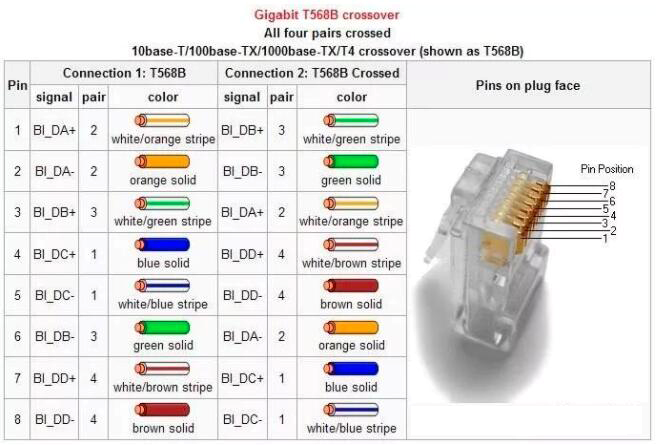

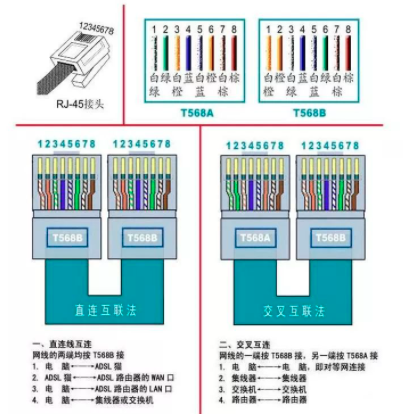

       目前使用的网线制作标准一般是按照国标的定义来制作的。推荐使用主流的T568B类线序标准来制作网线,其标准如下:  T568B:白橙,橙,白绿,蓝,白蓝,绿,白棕,棕


       无线网桥设备采用POE供电,推荐使用国标T568B类的线序制作网线,由于所有网络设备为自适应以太网口,因此在连接无线网桥设备与POE或者是交换机连接POE时,强烈建议使用国标T568B类的直通线(即网线的两头均为国标T568B类的线序)。


6. 防雷处理。

       无线网桥设备一般安装在室外空旷处,需要做好防雷保护措施;设备本身内置正确规划无线网桥的IP地址。使用无线网桥组建的无线传输系统会用到大量的IP地址,为了避免无线网桥设备的IP地址与局域网内其他设备的IP地址冲突,解决办法主要有两种:第一,划分独立网络。将无线网桥组建的无线传输网络与其他网络(如办公网络,服务器网络)分开,单独用一台使用核心交换机;第二,重新规划设备IP地址。将无线网桥设备IP地址与网络摄像机、硬盘录像机IP地址划分在不同网段。


7.馈线接头处理。

       对于室外大功率网桥设备,由于传输距离远需要加装外置天线,天线与设备之间需要用到馈线连接。此时,在所有馈线连接设备与天线的接头部分都要做防雨防尘处理,需要裹二到三层防水胶布或绝缘胶布,尽量不要让馈线接头部分裸露在空气中。
