无人机图传实时传输创新方案

作者: admin 时间:2017-07-12 来源:未知
摘要:你在找无人机图传设备吗?深方专业研发无人机图像传输设备,提供无人机图像实时传输技术,无人机4G图传设备,无人机图传发射机与接收机,以及提供...







产品说明:

    SF-C3301H-1W 无人机高清发射机是我公司自主研发的高清COFDM移动视频发射机,该设备使用正交频分复用技术,利用相对较窄的空中带宽也传输高清视频图像,数据传输带宽最高可达8M。该设备一般工作在300-800MHz的频段上,由于工作频率较低,所以具备较强的绕射性,可以在相对复杂的环境中进行稳定的数据传输,同时还可以在高速运动过程中进行稳定的数据传输。非常适合在复杂的环境中进行视频传输,尤其适合无人机的高清图像传输。

产品特点:

重量轻、功耗低

提供HDMI接口图像质量达1080P高清晰图像,图像质量高,图像清晰稳定、无拖尾现象

绕射能力强,传输距离远,支持非视距传输

采用H.264压缩编码方式及COFDM数字调制方式

功率稳定、动态功率可调

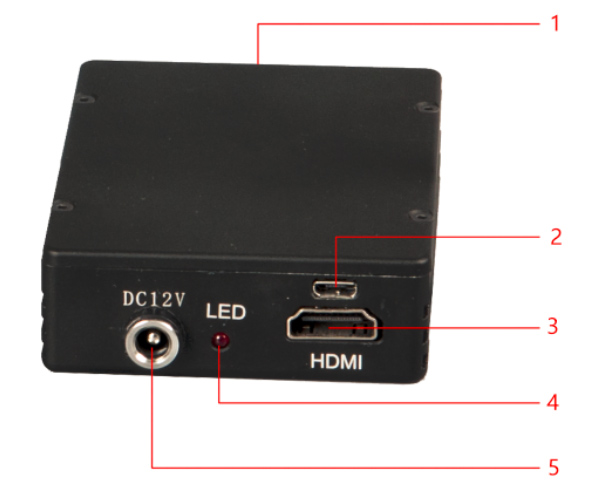

接口说明:


① 、天线接口,接口类型为SMA,连接发射机专用天线

② RS232接口,可使用数据线连接调频器,更改设备内部参数

③ HDMI高清视频接口

④ LED灯,设备工作指示

⑤ 、电源接口,DV12V电源接入

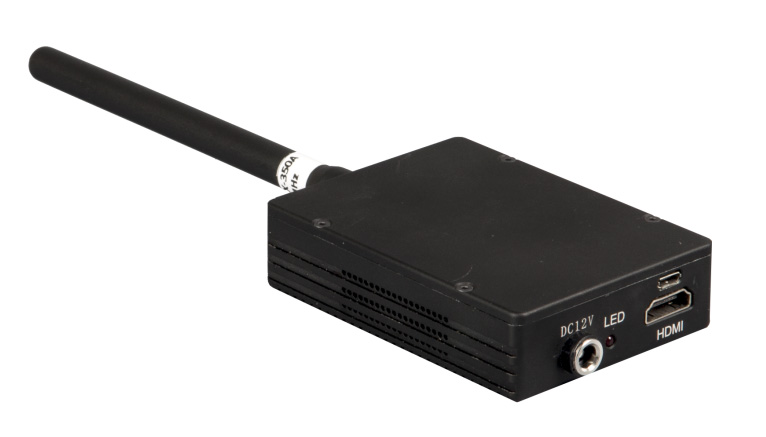

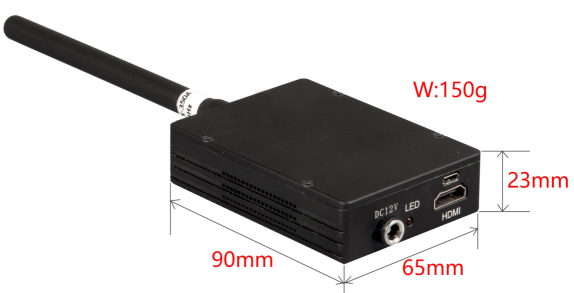

外观参数:


详细参数:

项目

描述

调制方式

QPSK(4QAM)、16QAM、64QAM

工作频段

出厂标准频率300-900MHz;用户现场调频调整,步进为0.5M

发射功率

30dBm

射频带宽

1.25/2.5/6/7/8MHz     可调

前向纠错

1/2、2/3、3/4、7/8

保护间隔

1/4、1/8、1/16、1/32

视频输入

HDMI(支持1080P、1080i、720P、720i)

视频压缩

H.264

射频接口

SMA型母头

参数控制方式

通过串口调节参数

加密方式

128位AES(支持自定义密钥)

工作电压

DC12V

工作电流

1.55A

工作环境

-10~70

外形尺寸

90*65*23(mm)

重量

150g



应用图例:


可搭配的接收机参数介绍:

1、 机架式移动视频接收机


特点:

• 1U机架式设计

• 简洁高效的使用控制界面

• 在高速移动或非视距条件下接收无线信号,实现远程视频传输与监控

• 无线信道加密采用AES128位



接收机参数:

机架式2M高清接收机参数

接收频率范围

170-860MHz   VHF&UHF

频率带宽

2/4/8MHz, 可选

RF输入电平

-94dBm~-15dBm(8M带宽时)/-98dBm~-15dBm(2M带宽时)

RF输入阻抗

50欧姆

射频输入接头

N

解调方式

COFDM

星座方式

QPSK、16QAM、64QAM(可选)

向前纠错

1/2,2/3,3/4,5/6,7/8(可选)

载波数量

2k

保护间隔

1/32,1/16,1/8,1/4(可选)

视频解码

MPEG-2MP@ML

屏幕高宽比

4:3 16:9

输出接口

HDMI.BNC标清

视频图像

1920*1080P@8MHz   720*576@8MHz

音频输出模式

立体声非平衡300/ 200mv

音频输出

2Audio输出+2Video输出

工作电压

AC220V/DC12V <2A

工作温度

-20℃~+50℃

外观尺寸

480*260*45(1U)机箱

设备重量

2.5kg
