应用无线网桥,设计无线视频监控方案

作者: admin 时间:2017-07-20 来源:未知
摘要:电梯无线监控网桥安装方案,深方小区无线监控方案,解决电梯中如何安装无线网桥监控的问题,无线网桥怎么布置,以及电梯监控后台管理,如果您在找方案,可...

(一)项目背景及用户需求

1、项目背景:

       当今时代随着高层建筑的日益增多和建筑设计的档次的提高,使得人们对电梯的要求也越来越高。目前已不仅限于要求电梯搭乘快速、舒适,制造坚固,装潢考究,人们对电梯的安全可靠性正提出越来越高的要求,为此电梯正朝着控制智能化的方向发展。

       电梯作为高楼载客、载货的主要工具在未来的使用将会越来越广泛,它是最普通的公共场所,安装视频监控设备很有必要,通过安装远程视频监控系统,制定科学合理的实施方案,在电梯内安装视频监控摄像头。该系统采用数字网络监控,通过建立安全预警机制和实时监控机制,对电梯的安全情况进行24小时视频监控。当监控画面出现异常情况时,可第一时间做出反应,对紧急情况进行处理,并可调用、回放硬盘纪录的监控录像,寻求解决问题的突破口和有效证据,提高非现场的管控能力,有效解决了物业和住户对电梯安全的需求,也可以有效遏制辖区违法犯罪活动的发生。

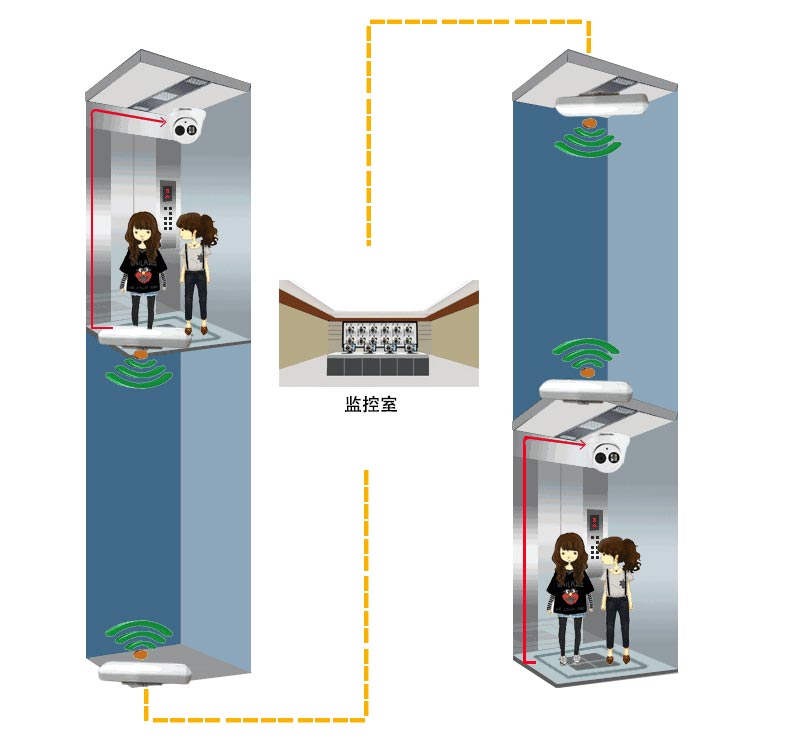

无线监控方案设计图如下:





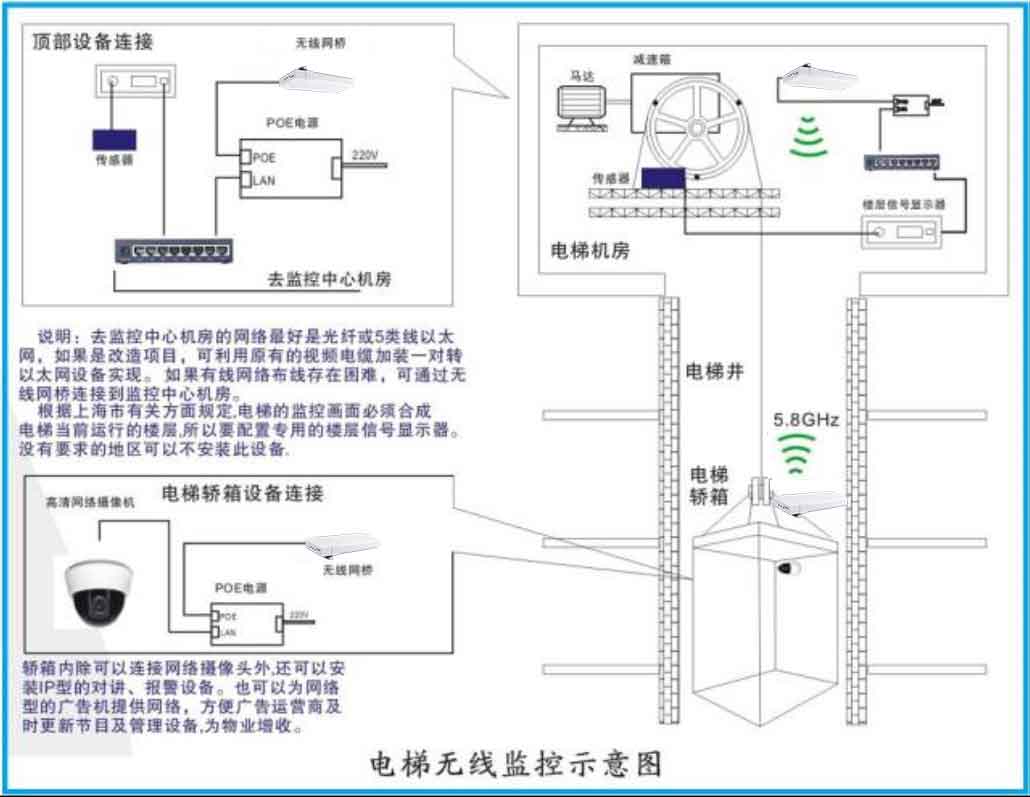

2、用户需求:

       1)本项目结合现场实际情况,我们采用SF-5015DT电梯专用无线传输系统,该系统可将视频、音频、数据集合在一起通过无线的方式进行点对点传输,是一套集影像监控、声音监控、环境监控、报警、资料存储和查询、PC照相、站点集中管理等于一体的高级多媒体监控管理系统。同时产品具有体积小、功能强、易使用、易安装,网络化管理等特点。

       2)本期项目对60部电梯进行视频监控

       3)根据系统带宽的计算及监控地点的基础条件,采用SF-5015DT电梯专用无线网桥组建传输网络。

       4)本方案中监控前端设备使用数字摄像机。

(二)总体规划和设计原则

1、 设计依据

       根据中华人民共和国国家安全行业标准GB50348-2004《安全防范工程技术规范》、GB/T74-2000《安全防范系统通用图形符号》、GA/T75-1994《安全防范工程程序与要求》及相关标准的内容,并考虑本系统今后发展扩充的要求,指定本系统的设计原则:

Ø园区无线红外户外摄像工程施工招标文件

ØGB/T 2887-2000电子计算机场地通用规范

ØGB/ 50198-1994民用闭路监视电视系统工程技术规范

ØGA/T 75-1994安全防范工程程序与要求

ØGA 308-2001安全防范系统验收规则

ØGA/T 367-2001视频安防监控系统技术要求

ØDB/T 334-2001安全防范系统


2、设计原则

       本方案设计遵循技术先进、功能齐全、性能稳定、节约成本的原则。并综合考虑施工、维护及操作因素,并将为今后的发展、扩建、改造等因素留有扩充的余地。本系统设计内容是系统的、完整的、全面的;设计方案具有科学性、合理性、可操作性。

1)可靠性

       系统采用成熟的、稳定的、完善技术设备,系统具有一致性、升级能力,所有整个无线网络的拓扑设计、设备配置、协议支持都必须充分体现出对高可靠性的支持。无线网状网络不仅本身就具有高可靠性,而且还有高适应性。在系统故障或事故造成中断后,能确保数据的准确性、完整性和一致性,并具备迅速恢复的功能,同时系统具有一整套完成的系统管理策略,可以保证系统的运行安全。无线网状网具有自愈的能力,并不需要网络管理员手动完成新漏油设置。

2)安全性

       网络系统应具备多种可选安全机制,以适用不同应用情况下的需求!

3)开放性

       无线视频监控系统以现有成熟的产品为对象设计,同是还考虑到周边信息通道环境的现状和技术的发展趋势,可以与消防、防盗、聚光系统实现联动,具有RJ-45网络通讯口,可实现远程控制。

4)可扩充性

       系统设计中考虑到今后技术的发展和使用的需要,具有更新、扩充和升级的可能,系统规模和功能易于扩充,系统配套软件具有升级能力。同时,本方案在设计中留有冗余,以满足今后的发展要求。

5)经济合理性

       该系统具备只需一次性建设投入及后期相对低廉的维护费用的特点,而无需租用运营商光缆,长期成本更加经济合理。同时网络设备及监控设备还可以根据实际需求在一定范围内进行迁移,保护投资;

       站点数量设计采用覆盖和容量综合设计的方法,达到覆盖、容量、质量和投资成本的平衡,确保网络以最少的投资,满足用户的需求。

6)提高监管力度与综合管理水平

       本项目系统设备控制需要高效率、准确及可靠。本系统通过中央控制系统对各子系统运行情况进行综合监控,时时动态撑握监视情况。闭路电视监控大大减少劳动强度,减少设备运行维护人员;另外,系统的综合统筹管理可使设备按最优组合运行,在最佳情况下运行,既可节能,又可大大减少设备损耗,减少设备维修费用,从而提高监管力度与综合管理水平

二、项目建设技术方案

(一)系统设计规划

1、系统带宽计算以及图像采集设备选择:

       根据需求描述,本项目需建设60控点位,均采用130万数字摄像机,每路视频图像码流为2~4Mbps。电梯所有监控点采用数字摄像机。

       全部监控点采用无线数字化网络方案,这种架构前端采用数字摄像机,通过无线网桥组建的无线网络将信号传送到控制中心,在控制中心完成图像上电视墙或直接通过电脑监控前端图像,可通过相应的存贮、流媒体转发等服务器完成图像信息的存贮、网上发布等工作。

       每个电梯井和轿厢的监控点分别采用一对SF-5015DT型号的5.8GHz无线网桥发送和接收传输实时视频,再通过光纤将实时视频回传至监控中心。

2、无线网桥安装位置设计:
       无线网桥架设应遵循:根据客户所布光纤点的位置在楼宇的一层或者负一层,我们将采用将无线网桥的发射端固定在轿厢的底部,无线网桥的接收端可选择在电梯井底部。

3、无线网桥设备选型:

       由于电梯监控的无线传输过程都是在电梯井的内部进行,受外界干扰较小,并且为了保证高质量高带宽的无线视频图像的实时传输,以方便监控人员对所有电梯监控图像的实时观察掌控,我们建议使用深方的电梯专用5.8G 11N室外一体化无线网桥SF-5015DT,以避免在移动传输过程中调整天线的方向。


4、光纤传输部分:

       前端采用盒式光纤收发器,作为视频图像的发射端,在后端监控中心采用板卡式光纤收发器作为接收端接收前端的视频是信号以及其他数据等,为了美观和方便收发器的固定和放置,另需配置一个(多个)光纤收发器的机箱,将后端的板卡式收发器全部固定的一个(多个)机箱中,集中供电和管理。

5、监控中心

       图像通过光纤传到监控中心后,根据需求分别接入显示系统和存储系统等,以满足客户对每个电梯图像或者所有电梯图像的观察和数据的调出等,对突发情况的快速处理,从而保证了电梯运行的安全性。


(二)、设备技术参数:

1、摄像机:

  由客户具体使用的摄像机的牌子而定

2、无线网桥:

/uploads/allimg/2017-05/08105237-1-26311.jpg

无线规格

WLAN标准

IEEE 802.11 a/n, iPoll

传输模式

MIMO 2x2

无线频段

5.150 - 5.850 GHz (FCC 5.745 - 5.825   GHz)

发射功率

Up to 28 dBm (因地区而异) 接收

灵敏度

-97 ~ -75 dBm (因调制方式而异)

信道带宽

5,10, 20, 40 MHz

调制方式

802.11 a/n: OFDM (64-QAM, 16-QAM, QPSK,   BPSK)

802.11 n: 300, 270, 240, 180, 120, 90,   60, 30 Mbps

数据速率

802.11 a: 54, 48, 36, 24, 18, 12, 9, 6   Mbps

纠错方式

FEC, 选择性ARQ

双工模式

时分双工

天线

天线类型

集成双极化定向平板天线

增益

15 dBi

有线

有线接口

10/100 Base-T, RJ45

软件参数

无线模式

接入点(自动 WDS), 接入点 (iPoll ), 工作站 (WDS, iPoll )工作站 (ARP NAT)

无线技术

智能动态轮询,自动信道选择,自动调制方式选择,自动发射功率控制(ATPC)

无线安全

WPA/WPA2 个人加密, WPA/WPA2 企业加密,   WACL, 用户隔离

无线 QoS

IPoll实现4队列优先 网络模式  桥接, IPv4路由,IPv6路由 网络

技术

无NAT路由,NAT路由, VLAN

WLAN协议

静态IP, DHCP 客户端, PPPoE客户端

服务

DHCP 服务, SNMP 服务, NTP 客户端, 路由跟踪, ping 看门狗

管理

HTTP(S) GUI, SSH, SNMP read,  WNMS, Telnet

工具

站点勘测, 连接测试, 天线校准

物理参数

尺寸

140 mm (长)× 90 mm (宽)× 35 mm   (高)

重量

122 g
