五星级大酒店 无线WIFi五级覆盖设计!

作者: admin 时间:2017-08-16 来源:未知
摘要:随着当前移动网络的飞速发展,平板电脑、智能手机、笔记本等设备得以大范围普及应用。酒店作为商旅人士、游客的暂居场所,无线网络成为酒店服务内...

       2015年以来,移动网络跨入高速发展,时至今日我们已经难以离开它了,移动设备代表中平板电脑、智能手机、笔记本、智能穿戴设备等设备得以大范围普及应用。酒店作为商旅人士、游客的暂居场所,无线网络成为酒店服务内容不可或缺的一部分。


五星级大酒店呼唤五星级无线覆盖

       大型酒店无线覆盖的需求分析如下:

       a 酒店内布局较规律,需满足各客房的无线全覆盖,无盲区;

       b 需满足无线终端移动过程中自动切换接入点,网络不断线,即无线漫游;

       c 酒店装修高端,AP外形应美观大方,需支持PoE供电,满足消防及布线需求;

       d AP支持统一管理、配置,并实时监控各AP工作状态,运维简便;


安装部署

       大堂相对空旷,阻隔物较少,吸顶式AP在空旷环境中覆盖直径20米,中小型酒店大堂可根据具体结构布置2-3个AP即可,大型酒店大堂可酌情增加,如下图所示:

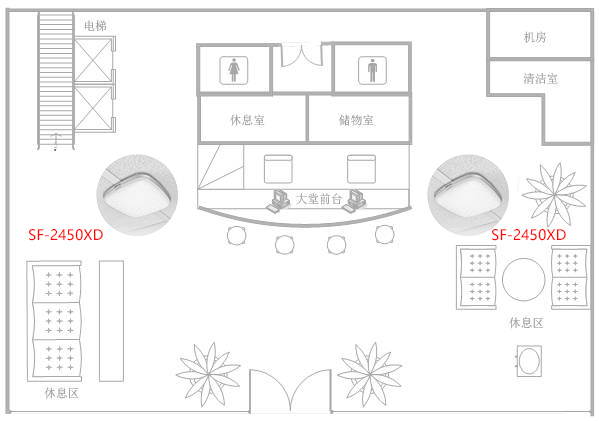

大堂AP布置

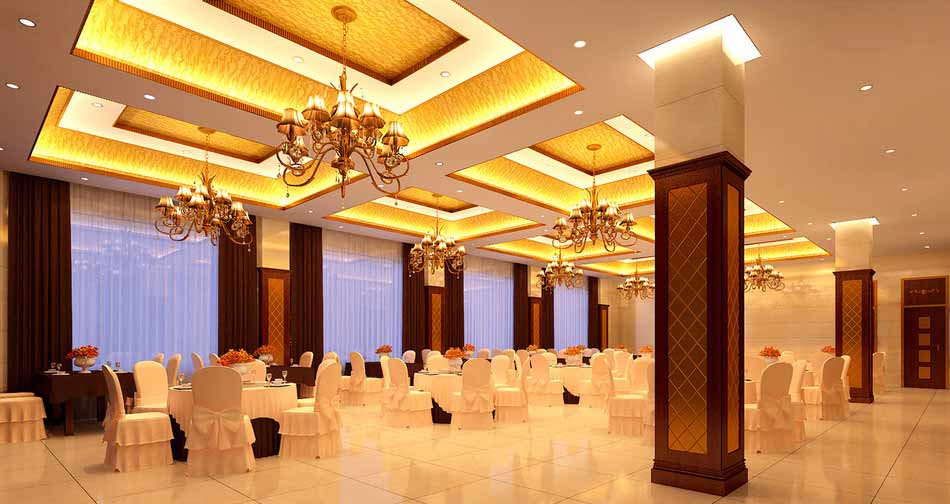

       酒店餐厅相对空旷,阻隔物较少,可根据餐厅规模及吸顶式AP覆盖范围酌情部署,布点点位均匀分布,如下图所示:

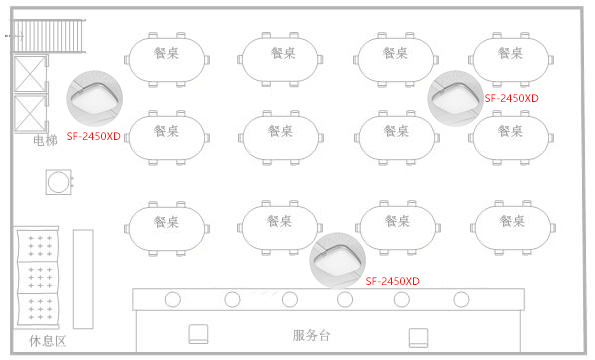

餐厅AP布置


       客房接入环境密集、墙壁阻隔较多,对无线信号的衰减相对较大,面板式AP推荐每个房间部署一台。如下图所示:


客房AP部署

方案特点

       方案需使用商用无线产品实现覆盖,采用无线AP控制器AC和FIT AP的方式进行部署。有如下特点:

       高可用性:AP采用专业天线,发射功率线性可调,可根据实际环境,合理调整AP发射功率,满足不同区域的覆盖需求。

       灵活漫游:AC- AP无线部署架构,可设置不同AP发射相同的SSID,无线终端在同一VLAN下的不同AP之间移动时,可以在不同AP之间快速切换,实现跨AP二层快速漫游。

       便于部署:AP支持802.3af标准PoE网线供电,可直接替换原有网络面板,无需重新布线,不破坏房间原有装修,施工简单。

       易管理性:AP统一由无线控制器AC管理,自动发现并统一管理AP,可实时查看AP运行状态,方便网络管理和维护。


下面结合实际案例分析大型酒店的无线覆盖解决方案。


 项目简介

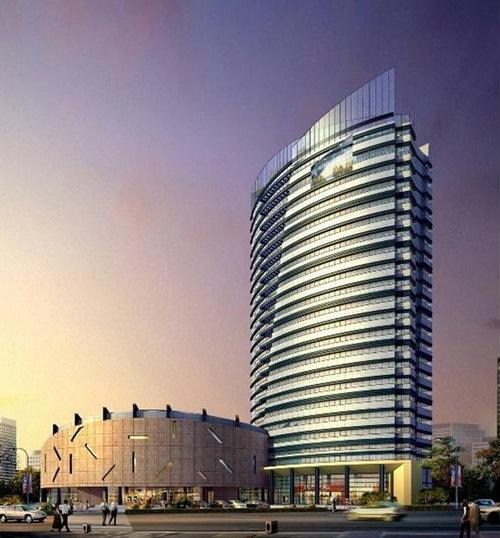

       该五星级大酒店,地面楼高20层,地下停车1层。其中拥有单人房、标准房、商务套房、豪华套房、主题房共229间;可同时容纳100-600人的各种类型宴会厅6个、中餐豪华包房6间,另设有特色餐厅、大中小多功能会议室、恒温游泳馆、电影院、KTV、健身房,VR体验馆、棋牌室、足疗会所等。


用户需求

       a要求房间、电梯间、公共空间、前台全覆盖无死角,信号稳定

       b能提供庞大数量的人群上网,

       c要求云管理,保障无缝漫游,负载均衡,功率自动调节

       d设备选型要求国内知名品牌,符合国际标准,行业标准及其他相关标准,产品性能稳定

       e稳定可靠,售后有保障。

设备选型

       酒店无线覆盖项目采用深方无线覆盖整体解决方案,保障网络稳定可靠。

       AC控制器为深方WAC,深方云管理平台可管理无线AP,支持云远程查看AP情况,方便快捷、操作简单

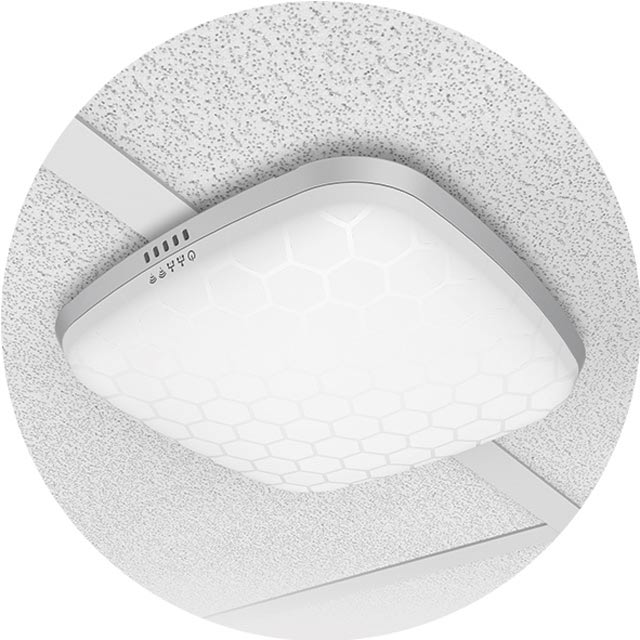

       AP为SF-2450XD


产品说明

       SF-2450XD是我司全新推出的室内高性能 802.11ac的双频WI-FI接入点,内置 2个 2 x 2 无线模块,支持2.4和5 Ghz频段同时工作。三个千兆网口设计,支持 802.3af/at标准,网络部署时可通过PoE交换机进行供电,快速安装设备,同时也能为另外的设备扩展使用。轻盈小巧的外观设计加上独特的安转方法,方便用户轻松部署。

具体参数表

无线

WLAN标准

IEEE 802.11 a/b/g/n/ac

传输模式

MIMO dual 3x3

工作模式

接入点

无线频段

2.402 - 2.484 GHz (因国家地区而异) FCC 2.412 - 2.462 GHz (CH1-CH11)

5.170 - 5.875 GHz (因国家地区而异) FCC 5.745 - 5.825 GHz (CH149-CH161)

发射功率

2.4 GHz: 22 dBm @ MCS23     5 GHz: 22 dBm @ MCS23

信道带宽

20, 40, 80 MHz

调制方式

802.11 ac: OFDM (256-QAM, 64-QAM, 16-QAM, QPSK,   BPSK)

802.11 a/g/n: OFDM (64-QAM, 16-QAM, QPSK, BPSK)

802.11 b: DSS (CCK, DQPSK, DBPSK)

数据速率

802.11 ac @ 80 MHz: 1300, 1170, 975, 780, 585,   390, 292.5, 195, 97.5 Mbps

802.11 n @ 40 MHz: 450, 405, 360, 270, 180, 135,   90, 45 Mbps

802.11 a/g @ 20 MHz: 54, 48, 36, 24, 18, 12, 9, 6   Mbps

802.11 b @ 20 MHz: 11, 5.5, 2, 1 Mbps

无线安全

WPA/WPA2 个人, WPA/WPA2 企业, WACL, Hotspot   (UAM)

双工模式

时分双工

天线

类型

6x 内置全向天线

增益

2.4 GHz: 3 dBi     5 GHz: 3 dBi

覆盖半径

150m

有线

接口

2 x 10/100/1000 Base-T, RJ-45

网络

工作模式

桥接,路由 IPv4 和 IPv6

IPv4管理

静态,动态

IPv6管理

静态,有状态动态,无状态动态

两个IPv4

支持

VLAN

802.1Q

虚拟SSID

每个频段8个

用户隔离

支持

服务

服务

SNMP 服务, NTP 客户端, WNMS 客户端

物理特性

尺寸

191.5 mm(长), 191.5 mm(宽) , 35.5 mm(高)

重量

650 g

安装

悬浮吸顶,墙挂/吸顶

电源

供电方式

支持802.3 af/at标准 PoE供电 (37 - 56V)

电源

100 – 240 VAC 转 48 VDC PoE (标配)

功耗

19 W

环境

温度

-10°C ~ +55°C

湿度

0 ~ 90 % (非凝露)

管理

系统监测

SNMP v1, syslog

法规

认证

符合FCC/IC/CE标准

方案特点

       a SF-2450XD完美解决五星级大酒店无线覆盖需求。

       b 所有的WiFi信号统一SSID,实现无线漫游。

       c 实现端口隔离防止ARP攻击,环路保护。

       d 整个WI-FI设计方案性价比高,易管理和维护。

       e 高标准的方案设计实现了整个酒店进行无死角WiFi覆盖。


客户价值

       a 满足了客户的需求:该无线覆盖工程能够为酒店公共空间及房间提供稳定、全面的无线WiFi覆盖。无线WiFi覆盖工程能够保证多人同时上网,并且能够同时保证他们的上网流畅性,为他们提供稳定的无线WiFi服务。无线网桥使电梯不再成为酒店监控的死角。

       b 高性价比的WiFi解决方案保证了用户无线网络安全、稳定、快速。云平台实现AP智能管理。

       c 帮助客户实现了无线SSID的统一,极大程度上的提升了用户的上网体验感和方便了客户对无线WiFi的科学管理。

       d 整体网络流畅、快速运转,深方科技所提供的服务远远超过了客户最开始对我公司所提出的需求。
