巧妙用无线网桥组建跨区域网络

作者: admin 时间:2017-08-23 来源:未知
摘要:随着现代化技术的加快,一些大中型企业每个科室都配备了电脑,有的甚至不止一台,为了能够方便数据的传输,加快工作效率,各企业都组建了局域网。但由于各个办公楼地点离的较...

       随着现代化技术的加快,一些大中型企业每个科室都配备了电脑,有的甚至不止一台,为了能够方便数据的传输,加快工作效率,各企业都组建了局域网。但由于各个办公楼地点离的较远,在组建局域网的时候,难免会出现布线不方便的问题,同时工程量会非常大,花费的费用与技术含量都非常高,这时我们可以使用无线网络来解决问题。
  无线网络具有灵活、移动、低成本、易安装等特点,除了用网桥的AP模式做覆盖来组成无线局域网外,我们还可以使用它的点对点传输特性来做远距离的桥接,连接整个企业范围不同区域部门各有线局域网,实现两个甚至是多个有线局域网的连接。不同的需求会使用不同的连接方式,下面就来谈一下使用无线网桥来连接多个有线局域网的几种不同方法。

一、点对点的桥接模式

      企业中两个办公室距离不是太远,同时每个办公室组建了自己的局域网,现在要实现两个办公室网络的连接,但由于两办公室中间的地带有阻碍,不方便布线,这时就可以使用两台无线网桥将它们连接起来,实现两个有线局域网之间通过无线方式的互连与资源共享,还可以实现有线网络的扩展。采用这种方式即省去了网络布线,操作起来简单易行,同时又节约了成本。

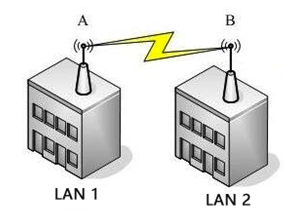

  应用示意图如图1所示,两办公室各组建了局域网:Lan1和Lan2,两个网桥分别为A(AP)和B(Client),使用点对点桥接模式相连。两个网桥都各自连入本地局域网的交换机中。


      对无线网桥进行设置,两者设置方式相同,都是在网桥的管理界面中选择“桥接模式”,并在“远程桥接MAC地址(bridge MAC)”中输入对方的MAC地址。另外需要注意两个网桥的IP要在同一个网段上,且使用相同的两个信道,两个无线网桥如果有加密的话,也要设置成完全相同。

二、点对多点的桥接模式
  如果要实现企业内三个以上办公室间有线局域网的连接,这时上面介绍的点点对桥接模式就不再适用了,而是要使用单个多模网桥或者多个单模网桥的桥接模式。采用该模式时省去了网络布线,同时受到地理环境的影响也比较小,能够在节约企业成本的情况下,实现整个企业内部所有局域网互联。

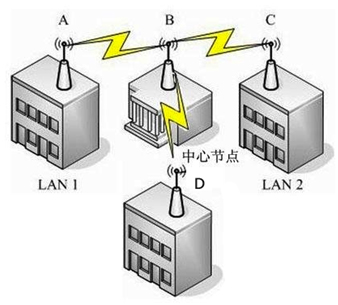

  网络结构示意图如图2所示,办公室都组建了自己的有线局域网:Lan1、Lan2、Lan3,每个局域网都连接自己的无线网桥:A、B、C、D,其中B为点对多点无线桥接的AP节点,A、C、D点为Client节点。


       用户只要把几个无线网桥连接到有线局域网中就可完成网络连接,不过需要注意的是,在进行点对多点连接的时候,各个网桥采用的无线天线变不完全相同。其中位于中心位置的无线AP要采用全向天线,而其它Client节点使用的是定向天线,方向朝向中心节点的无线AP,用以保证通讯的稳定及速度。
  点对多点的无线桥接模式所有无线网桥的设置都一样,采用点对多点桥接即可,而其它的参数类似于上面的点对点桥接设置,所有的无线网桥要使用相同的频率,信道,同时网桥的IP地址要设置在同一个IP段上,另外如果无线网桥有加密方式的话,也要设置成完全相同。

       在中小型企业的跨区域无线组网需求中,我司现有的SF-5017CH、SF-5040G系列可以满足需求;在中大型企业的跨区域无线组网需求中,我司现有的SF-5000MS系列可以满足点对多+全向天线的工作模式,并且,近期推出的SF-5800AC系列802.11AC协议的AC级网桥,传输带宽可以达到860Mbps,完全可满足中大型企业跨建筑无线组网需求。
