需求分析

       为了更好地帮助提高事故应急指挥的效率，节约维护成本，根据客户的技术要求，本司制作COFDM高清无线图像传输系统方案。

       移动无线图像传输系统以客户满意为宗旨，须具有较高的可靠性和实用性：

       1.采用COFDM全数字调制解调技术，系统可在多种复杂气候条件下满足应急指挥的需求；

       2.无线图像必须实现在阻挡环境下的传输，视距传输距离达到10km，超出10km可改由4G网络传输。

       3. 必须提供高质量图像传输。图像发射端、接收端采用定点固定的方式，能可靠传输，可以采用全向收发天线，安装便捷；

       4.接收机具有SDI、BNC输出；

       5.系统简单、可靠，应用灵活；

       6.在复杂电磁环境中，具备优异的抗干扰性能。

系统总体方案

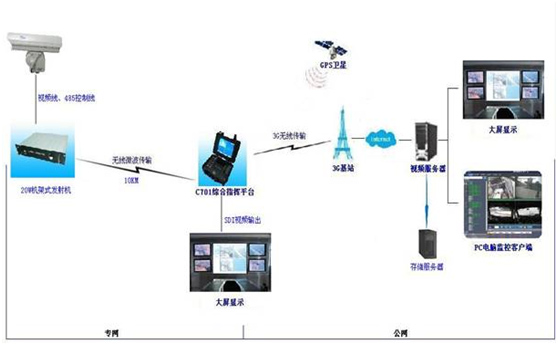

一、系统方案示意图

二、项目基本描述

       某单位高速公路无线监控图像传输系统，首先使用云台摄像机对现场进行实时监控，通过SDI接口将实时图像输入给20W机架式发射机，再由发射机通过微波的方式传输到10km内的监控站点，由无线设备接收，如需在超出10km的地方接收视频，可由设备通过4G网络传输，在电脑4G客户端集中监控，并且可以输出到大屏幕显示。其各监控点分布如下：

       前端：设备是20W机架式发射机，云台摄像机，发射天线，架设在各路口，采集并传输视音频信号。

       无线终端：设备是综合指挥平台，接收天线。

三、系统设备功能、特点

1、频率从300M-900MHZ, 支持2、2.5、4、8M的带宽，现场可调，接收灵敏度高达-107dBm

2、自带SD卡存取

3、支持4G双向语音对讲

4、集成了14寸高清显示屏，实现接收数据的本地显示

5、支持高清输出（SDI）和外接大屏幕显示

6、提供2路本地视频接入

7、支持云台控制功能

  8、自带信号强度显示

四、4G客户端主要功能

 1、实时视频

 2、多画面监控

 3、GPS定位监控

 4、语音监听记录

 5、信息检索回放

 6、日记管理

 7、下发任务信息

 8、行驶统计

 9、实时报警抓拍
