单兵式高清无线图像实时传输系统---介绍

作者: admin 时间:2017-11-10 来源:未知
摘要:单兵式高清无线图像实时传输系统,是公司生产的新一代广播级高清晰度图像实时传输系统。采用当前领先的 COFDM调制技术,相对窄带的空中频率占用(...

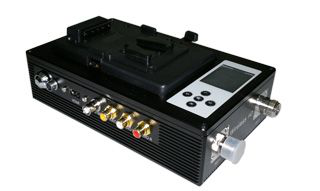

       单兵式高清无线图像实时传输系统,是深方生产的新一代广播级高清晰度图像实时传输系统。采用当前领先的COFDM调制技术,相对窄带的空中频率占用(2/2.5/4/8MHz)和很强的抗多径干扰能力,克服模拟技术和常规调制技术下图像传输多径反射及遮挡所带来的困扰,实现在非视距(非通视)的情况下,高速运动拍摄并实时传输高质量图像,特别适合于复杂环境下使用;

       结合高效压缩H.264新数字视频编码标准,清晰度达到全高清HD1080P画质,分辨率达到(1920*1080兼容1080I、720P、480P及标清),支持数字接口及模拟接口;有数字音视频HD-SDI、HDMI输入接口,有模拟音视频接口CVBS复合输入;具有画质细腻、成色优秀、丰富的颜色调控能力等高清画质特点。





应用范围:

       主应用于广电转播、广电直播等方面;在广播领域、体育转播、社会新闻、空中实况、演播室、登山探险有着不可替代的地位。可应用于公安、消防、 交警、人防应急、城管执法、环保监控、三防应急、水利防汛、电力抢险、铁路抢险、海事执法、海监巡查、海关边防、码头监控、森林防火、油田防盗、军事侦察、电视转播等. 适合城区、海上、山地等多种复杂环境中高质量图像的实时移动传输。

产品特点:

       适合高速数据传输,速率一般大于 4M bps ,满足高质量视音频的传输 。高质量的视音频除对摄像机的要求外,对编码流、信道速率要求十分高。COFDM 技术每个子载波可以选择 QPSK 、 16QAM 、 64QAM 、4 QAM 等高速调制,合成后的信道速率一般均大于4M bps 。因此,可以传输H.264/MPEG-2 中 4:2:0 、 4:2:2 等高质量编解码,接收端图像分辨率可高达1920*1080并往下兼容 ,满足后期分析、存储、编辑等要求。

COFDM抗电磁干扰性能

      对抗频率选择性衰落或窄带干扰及信号波形间的干扰性能优越,通过各个子载波的联合编码,具有很强的抗衰落能力。在单载波系统中(如数字微波,扩频微波等),单个衰落或干扰能够导致整个通信链路失败,但是在多载波 COFDM 系统中,仅仅有很小一部分子载波会受到干扰,并且这些子信道还可以采用纠错码来进行纠错,确保传输的低误码率。COFDM技术对克服反射(多路径干扰),克服运动多普勒效应和对抗各种干扰有着优秀的表现,因此它能在高速相对运动中可靠传输。

高 信道利用率

      信道利用率在频谱资源有限的无线环境中尤为重要;当子载波个数很大时,系统的频谱利用率趋于 2Baud/Hz 。

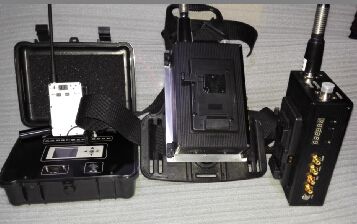

单兵设备应用形式

     适用于单兵~车、单兵~指挥中心。由于设备功率小,工作人员可单兵背负式进行现场小范围移动式高清晰图像传输,视距下可传输60公里。




产品特性:

 • 手动可设置双重AES加密

 • 设备自带液晶画板显示参数、调节参数

 • 接收机自带液晶显示信号强弱指示

 • 工作频带2/2.5/4/8MHz液晶可调

 • 高效压缩H.264新数字视频编码标准

 • 音视频接口:数字HD-SDI、HDMI接口及模拟CVBS复合输入

 • 分辨率达到:全高清HD1080P画质(1920*1080)

 • 极短的编码延时,端到端为300毫秒

 • 高速移动及多径干扰下可稳定传输图像、语音

 • 强大的NLOS非视距传输能力

 • 发射功率(1~5W连续可调)

 • 具有空间分集接收能力

 • 双天线接收,信号稳定、图像流畅

 • 重量轻,安装使用便捷

 • 根据客户要求,各种形式可定制



详细参数:

高清无线图像传输设备发射机参数

 工作频段

 170MHz~900MHz,频率可定制

 调制方式

 COFDM

 输出功率

 1~5W,通过控制面板调节

 信道带宽

 1.5/2/4/6/7/8MHz

 加密方式

 AES/AES2/DES/DES2

 保护间隔

 1/32,1/16,1/8,1/4

 技术标准

 符合H.264/MPEG-2技术标准

 视频码流

 2Mbps~12Mbps

 系统延时

 200ms

 误码率

 ≤10-6

 传输距离

 机载使用>100公里 ;海事应用:>70公里;城区应用>3公里;郊区应用>5公里

 使用方式

 单兵背负式

 压缩格式

 H.264/MPEG-2

 视频输入

 数字SDI、HDMI; 模拟CVBS视音频

 音频输入

 立体声 左右声道

 图像清晰度

 1080P/I(1920*1080)兼容720P、480P及标清@帧率最高60帧/秒并向下兼容

 视频输入物理接口

 BNC母头、HDMI标准接口

 音频输入物理接口

 BNC母头、HDMI标准接口

 供电方式

 AC220V或DC14V

 外形尺寸

 185 mm×115 mm×50 mm (L×W×H)

 重量

 1.75kg(不含电池)
