厂区无线覆盖方案

作者: ADSF 时间:2017-08-21 来源:未知
摘要:厂区无线覆盖方案-在企业的实际网络部署环境中,会存在各种各样的限制,其中,不方便部署有线电缆成为限制中的最大因素。 因此企业网络以无线...

厂区无线覆盖方案

概述

       在企业的实际网络部署环境中,会存在各种各样的限制,其中,不方便部署有线电缆成为限制中的最大因素。

       因此企业网络以无线方式通信成为最佳选择。

用户需求分析

       客户所在企业,因其自身特性,在企业内部的目标区域,不方便进行有线线缆的部署,但是需要组建企业网络以便实现办公。

       由于网络属性为企业办公性质,所以,必须要满足以下几点:

1、 安全性:由于是无线覆盖,信号可能会延伸要非目标区域,如果无线设备加密防护性能不足,会导致外部非授权接入,造成信息泄露;

2、 稳定性:企业网络中,内部通信会比较频繁,在这个时候,设备稳定性的重要性就显现出来。

用户方案与思考

       针对客户实际需求,我司使用以SF-2450OD为承载的AP无线覆盖系统,该系统具备稳定、高效、安全、智能等特色。

       在进行无线方案设计时,遵循以下系统设计原则: 本设计主要贯彻“高质量”及“低成本”两条主线来进行设计的。并综合考虑施工、维护及操作因素,并将为今后的发展、增加级维护等因素留有扩充的余地。本系统设计内容是系统的、完整的、全面的;设计方案具有科学性、合理性、可操作性。

具体方案论述

       使用SF-2450OD跟高增益扇区天线配合的模式来实现无线覆盖,合理设置SF-2450OD频段能使得频谱利用实现最大化,在保证人员接入的前提下还能实现不会出现信道干扰等现象。

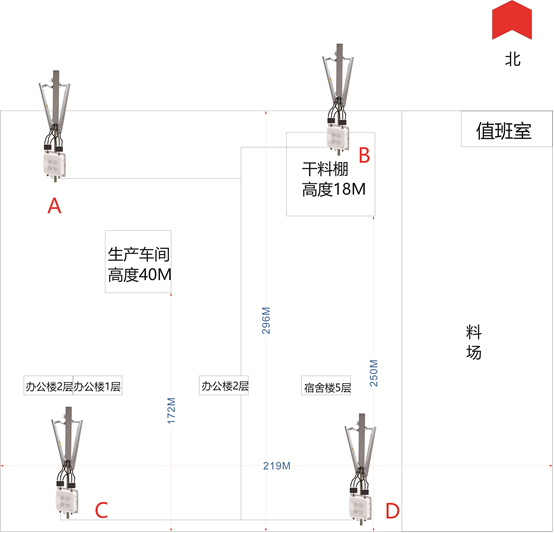

拓扑示意图如下:


       方案中,如拓扑图所示,存在A、B、C、D四个AP点,统一设置SSID,但是信道设置错开,避免同频造成干扰,影响设备通信效率:

     A点负责生产车间北面、干料棚西面以及办公楼层北面的WIFI覆盖;

     B点负责料场、生产车间东面、办公楼层北面、值班室以及宿舍楼的WIFI覆盖;

     C点负责办公楼层南面、生产车间南面的WIFI覆盖;

     D点负责办公楼层南面,宿舍楼南面、以及料场的WIFI覆盖

       企业厂区内的四台AP设备均使用光纤通过光电转换器连接,网络信号提供地点为独立办公楼2层东边,厂区内无线客户端在移动或者不同地点使用能够接收到4个AP其中任一信号即可正常联网。

       SF-2450OD启用5G模块,配合5GHZ天线,工作在802.11AC模式下,传输速率可达480Mbs(测试结果,使用具备802.11AC协议的客户端。

设备参数介绍

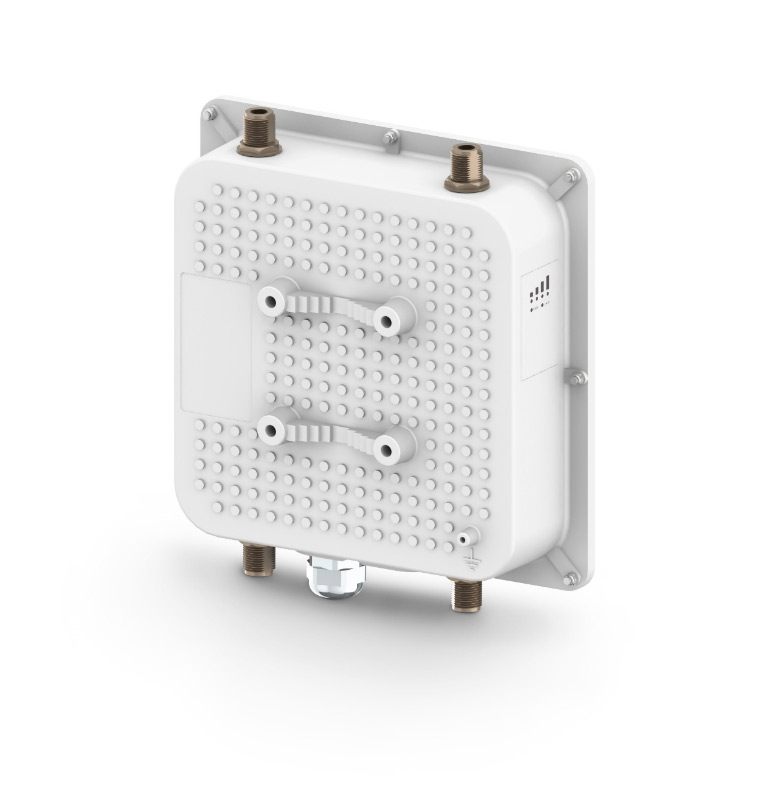

SF-2450OD






产品说明

SF-2450OD是基于802.11ac技术,内置2.4 和 5 GHz (2x2) MiMo双模块设计,输出功率增大至 29 dBm。设备配置千兆网口支持 802.3af/at标准供电协议,可通过PoE 交换机进行供电。 N-型外置天线接口,灵活适合任何场景需求。IP-67超高防护等级,内置浪涌设计,配置专业安装支架,让设备在极端恶劣的户外环境都能稳定长时间工作。广泛应用于宾馆、酒店、工厂、学校、车站等场所。

SF-2450OD的操作系统是一个多功能、易用性强的操作系统,保证了全系列的硬件设备在网络部署时都能轻松的完成配置。



主要特色



l  基于HTML 5 屏幕自适应界面

l  256同时在线用户

l  16 个虚拟网络 (SSID+VLAN)

l  支持IPv6

l  兼容 WNMS管理系统



具体参数表

无线

WLAN标准

IEEE 802.11 a/b/g/n/AC

传输模式

双频 MIMO 2*2

工作模式

接入点

无线频段

2.402 - 2.484 GHz (因国家地区而异) FCC 2.412   - 2.462 GHz (CH1-CH11)

5.170 - 5.875 GHz (因国家地区而异) FCC 5.745   - 5.825 GHz (CH149-CH161)

发射功率

2.4 GHz: 29 dBm  5 GHz: 29 dBm

信道带宽

20, 40 ,80MHz

调制方式

802.11 ac: OFDM (256-QAM, 64-QAM, 16-QAM, QPSK, BPSK)

802.11 a/g/n: OFDM (64-QAM, 16-QAM, QPSK, BPSK)

802.11 b: DSS (CCK, DQPSK, DBPSK)

数据速率

802.11 ac @ 80 MHz: 866, 780, 650, 585, 520, 390, 260, 195, 130, 65 Mbps

802.11 n @ 40 MHz: 300, 270, 240, 180, 120, 90, 60, 30 Mbps

802.11 a/g @ 20 MHz: 54, 48, 36, 24, 18, 12, 9, 6 Mbps

802.11 b @ 20 MHz: 11, 5.5, 2, 1 Mbps

无线安全

WPA/WPA2 个人, WPA/WPA2 企业, WACL, Hotspot (UAM)

双工模式

时分双工

天线

类型

4 x N型外置天线接口

增益

因天线而定

覆盖半径

有线

接口

10/100/1000 Base-T, RJ45

网络

工作模式

桥接,路由IPV4和IPV6

IPv4管理

静态,动态

IPv6管理

静态,有状态动态,无状态动态

两个IPv4

支持

VLAN

802.1Q

虚拟SSID

每频段支持8个

用户隔离

支持

服务

服务

SNMP 服务, NTP 客户端, WNMS 客户端

物理特性

尺寸

218 mm (长)×218 mm (宽)×70 mm (高)

重量

2Kg

安装

墙挂、抱杆

电源

供电方式

支持802.3 af/at标准 PoE供电 (37 - 56V)

电源

100 – 240V AC转48V DC PoE电源

功耗

19W

环境

温度

-40°C ~ +65°C

湿度

0 ~ 90 % (非凝露)

管理

系统监测

SNMP v1/2c/3 服务, 系统日志, 通过Email和SNMP陷阱发送告警

法规

认证

符合FCC/IC/CE标准
