钢铁厂作业-轨道无线传输方案

作者: admin 时间:2017-07-19 来源:未知
摘要:随着社会不断进步,安全生产的概念已经深入人心,在事故多发的钢铁冶炼行业,如何保证施工人员的人身安全、促进文明施工、保护企业财产,是施工单位和上级主管部门关心的头等...

       随着社会不断进步,安全生产的概念已经深入人心,在事故多发的钢铁冶炼行业,如何保证施工人员的人身安全、促进文明施工、保护企业财产,是施工单位和上级主管部门关心的头等大事。另外在一些钢铁企业的作业施工现场,有点监控点位不是固定的,使用有线的方式很难对此进行实时监控。

       在这样的情况下,使用数字无线传输设备来做监控方案,是一个很经济实惠的方法。钢铁企业施工作业现场的监控系统有其特殊性,由于环境复杂,有些高温的地方如果使用有线的方式进行布设,时间久了受到特殊环境的侵蚀,容易损坏,而无线传输的方式却能避免此类情况的发生,在恶劣的情况下也能保证正常工作。

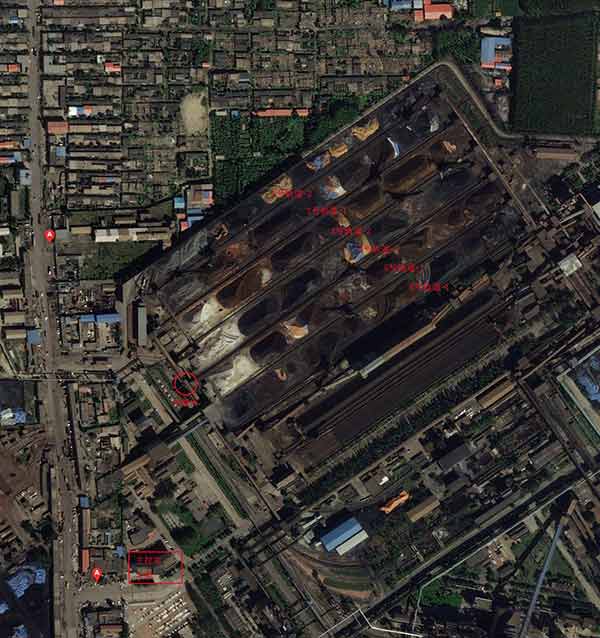

       某钢铁厂在新形势下为了能够在安全生产上进行实时监控,要求在其铁砂堆场的轨道作业车上安装实时视频监控,对于操作人员的安全操作及周边情况进行监测。现场实际情况如下图所示:


       如上图中所示,共有6条轨道,轨道长度大约为500米,作业车在轨道上移动,每台作业车上有4路监控摄像头,由于是模拟摄像头,在每台轨道车作业上安装一台DVR,把4路模拟摄像头进行汇总,在本地就可以看到4路图像,同时需要把这些监控图像传输到两个监控中心,一个主控室和一个小型监控中心,从轨道作业车上不能直接看到监控中心,中间有一栋较高的楼阻挡。根据现场情况分析,轨道作业车上的图像不能直接传输到监控中心,可以在图中堆场旁边的高楼上建立一个中继点,上面使用我公司的两台SF-5040G-W配合90度的扇区天线来拉收前端轨道作业车上的监控图像,每台接收设备对应三台发射发射设备,轨道作业车上安装一台SF-5040G-W搭配5.8G全向天线,所有的图像在中楼顶中继点汇总后通过SF-5040G分别传输到主控中心和分控中心。

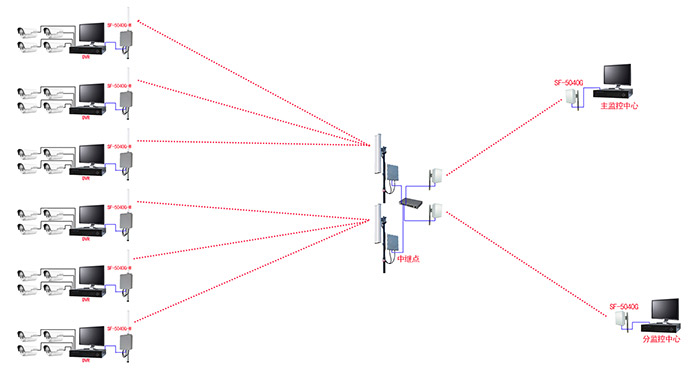

无线传输的拓扑图如下所示:
