如何快速搭建一套完整的无线网桥传输监控系统

作者: admin 时间:2017-06-22 来源:未知
摘要:人们对于监控的理解一般是基于对有线监控的认识,近年来,无线监控技术突飞猛进,那么我们今天就来说说无线监控系统的组成。以及怎样快速有效搭建一整套无线网桥监控系统...

人们对于监控的理解一般是基于对有线监控的认识,近年来,无线监控技术突飞猛进,那么我们今天就来说说无线监控系统的组成。

无线监控主要由前端视频摄像监控、中端无线中继视频传输、后端管理控制系统组成,,相比较于有线传输,无线监控传输方案简洁高效,没有烦恼的布线走线规划,从中也可省下不少费用,并且有利于后期的维护。下面深方来简单介绍一下,无线网桥监控系统这三部分分别需要哪些设备。

  1,前端视频监控部分

  前端视频监控部分主要位于监控现场前端,主要是针对于摄像机,在无线网桥监控系统中一般是采用网络高清摄像机,而摄像机配套设备主要有摄像机的固定支架、 摄像机电源。

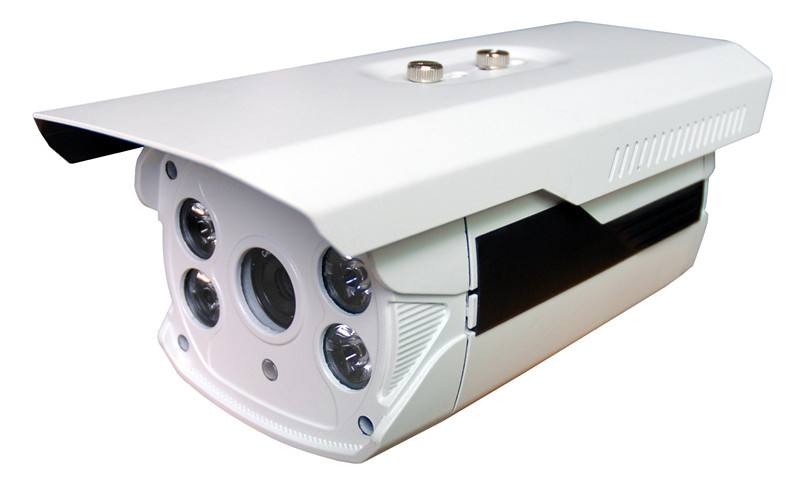

网络高清摄像机

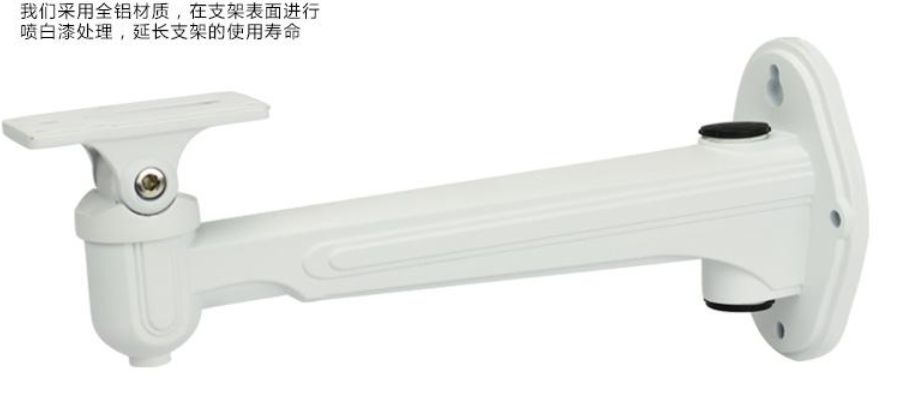

摄像机支架

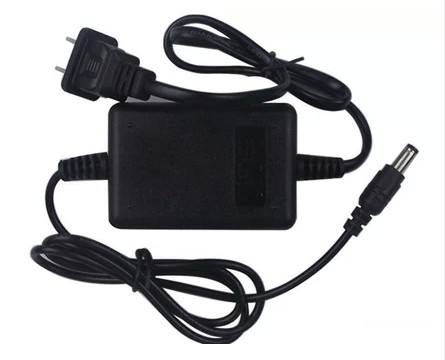

摄像机电源

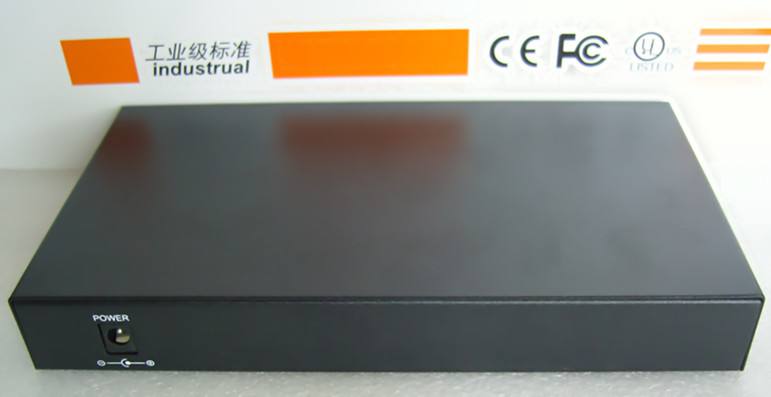

摄像机交换机.jpg交换机

  2,中端无线视频传输部分

  包括发射端无线网桥、 PoE供电盒(包含电源线和供电模块)、固定发射机的U型夹码和L型支架、网桥专用天线、 防水堵头、接收端无线网桥。

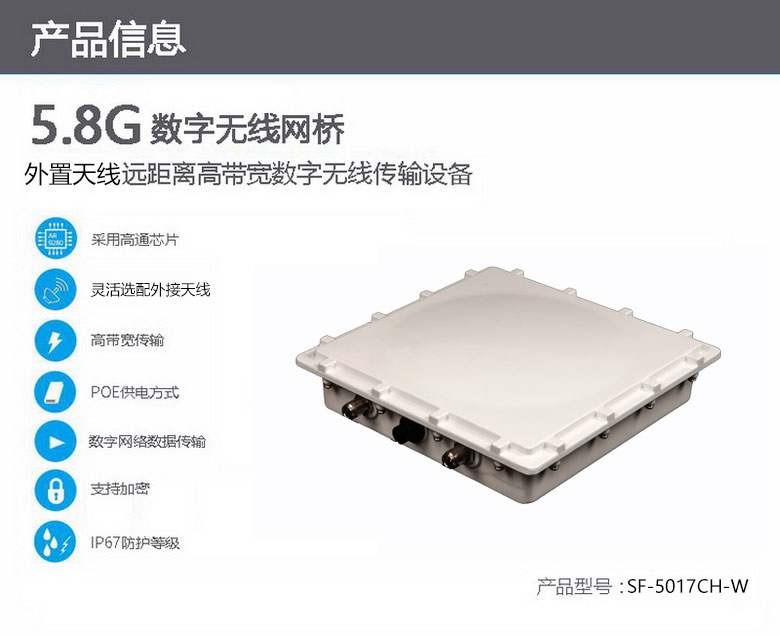

无线网桥.jpg  如果前端发射不是全向发射,或传输距离在10公里以内,建议采用内置天线的无线网桥来做,如深方系列无线网桥设备。

  3,后端管理控制部分

  NVR 网络硬盘录像机、 硬盘、 交换机(用于多台无线网桥的信号集中后再进入到NVR)、 监视器或者电视墙。

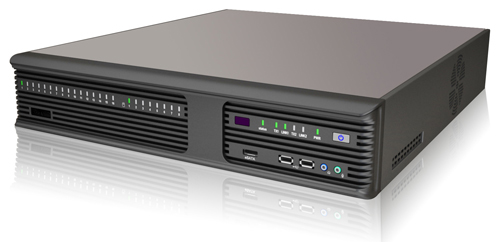

NVR

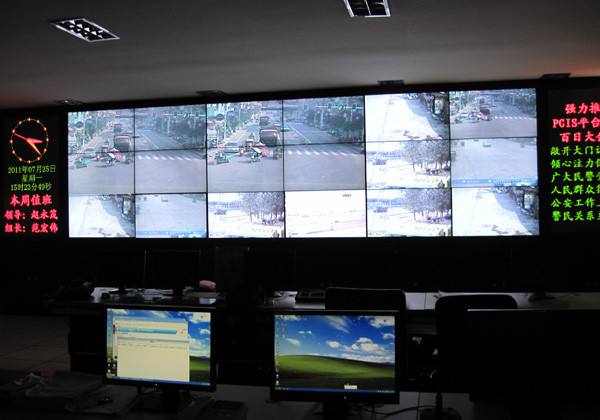

监控显示屏

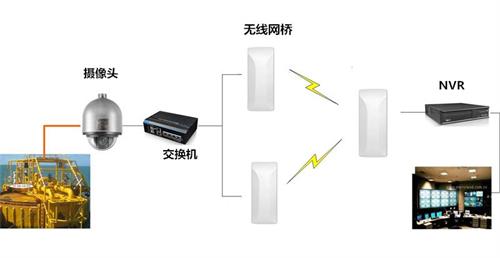

  4,无线监控系统拓扑图

前端网络摄像机通过网线或者光纤将信号传输到无线网桥来发射前端信号,前端无线网桥的信号通过天线发射出去后,接收端再用天线接收前端无线网桥发射过来的信号,再进到无线网桥,无线网桥收到信号后,如果多台无线网桥的信号就通过交换机集中后再用网络硬盘录像机存储录像,然后再进到显示器显示。

  同时可将需要传输的语音信号同步录入到录像机内。可以通过控制主机,操作人员可发出指令,对云台的上、下、左、右的动作进行控制及对镜头进行调焦变倍的操作,并可通过控制主机实现在多路摄像机及云台之间的切换。利用特殊的录像处理模式,可对图像进行录入、回放、处理等操作,使录像效果达到最好。
