某郊野公园-无线监控传输方案

作者: admin 时间:2017-07-19 来源:未知
摘要:系统设计原则: 本设计主要贯彻“高质量”及“低成本”两条主线来进行设计的。并综合考虑施工、维护及操作因素,并将为今后的发展、扩建、改造等因素留有扩充的余地。本系统设...

       随着城市化进程的进一步加快,人们的生活节奏也是越来越快,整天禁锢在钢筋水泥的高楼大厦中之中的人们,一到休息的时间便想投入到大自然的怀抱,享受远离喧嚣的宁静。城市周边的一些生态郊野公园成了人们周末休闲的理想场所。但是这些公园一般都比较接近原生态,虽然已经有了很多的安全设施,但是伴随着人流量的增大,安全问题已经成了重中之重的问题。

       某郊野公园目前也面临着这样的问题。于园区地形条件很复杂,不适用通常的有线传输模式,本方案将采用我公司的数字微波传输视频监控系统,将远端的实时画面通过微波传到监控指挥中心,在视频监控室监控屏幕上对景区内发生的情况一目了然。

       系统设计原则: 本设计主要贯彻“高质量”及“低成本”两条主线来进行设计的。并综合考虑施工、维护及操作因素,并将为今后的发展、扩建、改造等因素留有扩充的余地。本系统设计内容是系统的、完整的、全面的;设计方案具有科学性、合理性、可操作性。其具有以下原则:

1、  标准化及规范化:由于本系统是一个严格的综合性系统,在系统的设计与施工过程中应参考各方面的标准与规范,严格遵从各项技术规定,做好系统的标准化设计与施工,选择符合工业标准的设备视频通信介质以及其相关器材。

2、  先进性及成熟性:系统设计的基本思想符合技术发展的基本潮流,使系统在其整个生命周期内保持一定的先进性。选择合理的布局结构,项目中的监控设备、器材等设备匀采用世界领先科技水平的安防产品。与技术发展潮流相吻合,其先进性、稳定性、权威性等普遍得到广大用户和业界的认可。

3、  安全性及可靠性:考虑到安全防范重要性的原则,为了保证整个系统的安全、可靠运行,我们首先在系统的总体设计中从整体考虑系统的安全性和可靠性。在系统设计阶段必须考虑到所有影响系统安全性、可靠性的各种因素。项目实施完成后,必须按照国家有关标准进行严格的测试。

4、  实用性:系统的设计是根据国家有关标准科学地、合理地、实事求是地进行设计,因此,具有很高的实用性。

5、  可维护性,维护费用低:无线监控系统的结构设计维修方便,维护费用低。系统具有智能诊断和寻找故障程序,指出具体故障部位,在现场更换故障部件后即恢复正常。

6、  优化性能价格比:在满足系统性能、功能以及考虑到在可预见期内仍不失其先进性的前提下,尽量使得整个系统所需投资合理。

现场基本情况:

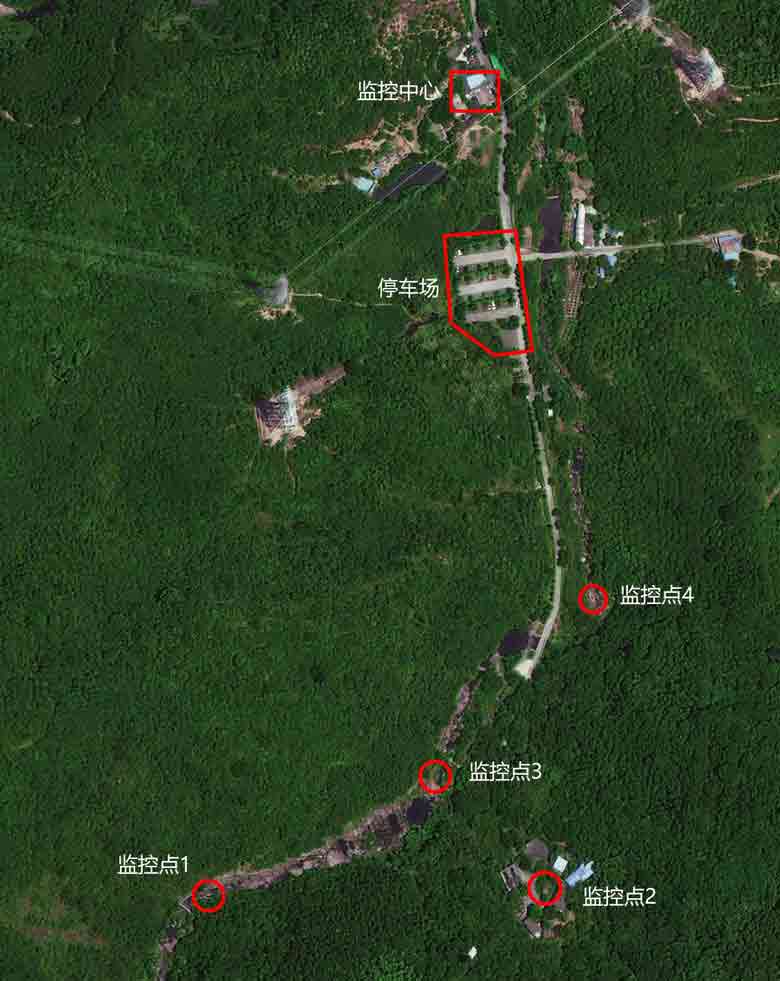

       公园的监控中心位于其入口处,进入公园后有一个停车场,停车场需要安装3个枪型摄像机,顺着公司的小路在主要的几个景点安装4个球型摄像机,监控中心和停车场由于比较近,所以可以使用市电,但是在园区的共它几个点位由于位置比较复杂,所以需要使用太阳能供电。现场图示如下:


现场无线传输方案设计:

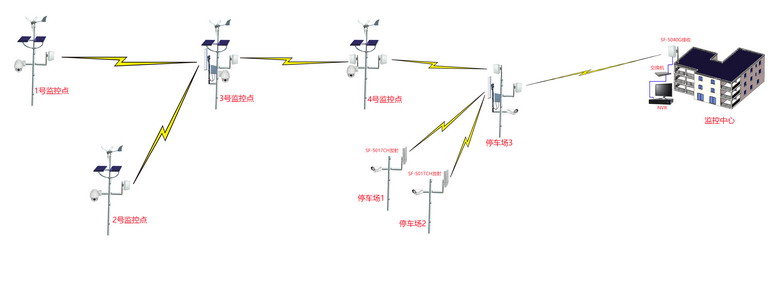

       根据上图上的点位分布,选择我公司的5G频段的无线产品做为主要传输设备。在3点号安装一台外置天线的SF-5040G-W做为接收,接收来自1号点和2号点无线信号;然后在3号点与4号点之间使用SF-5040G做点对点传输;同样从4号点到停车场也使用SF-5040G做点对点传输;停车场的三个监控点由于距离比较近,可以使用我公司的经济型产品SF-5017CH做汇总;最后统一由一对SF-5040G传输到监控中心。无线传输的拓扑图如下所示:

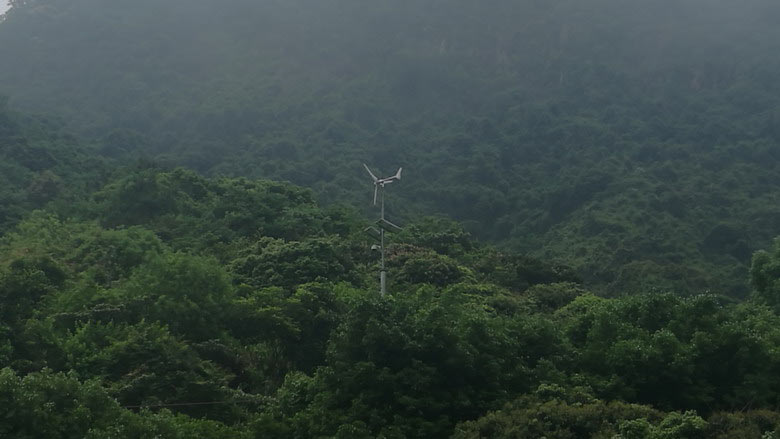

现场设备安装效果图:
