公路管理处无线应急视频宽带专网系统建设方案

作者: admin 时间:2017-07-17 来源:未知
摘要:公路管理处无线应急视频宽带专网系统建设方案:某市公路管理处为应对突发交通事故和日常巡逻事件的需要,要求对全市主要公路进行无线覆盖,通过对无线应急视频宽带专网同频组...

1.项目背景

       某市公路管理处为应对突发交通事故和日常巡逻事件的需要,要求对全市主要公路进行无线覆盖,通过对无线应急视频宽带专网同频组网传输技术及平台数据信息管理等多种高科技技术手段有效整合,在频率带宽资源合理分配上建设高效、稳定的公路无线应急视频宽带专网传输系统。在市、县公路局建设统一联网的无线图像、数据传输系统管理调度平台,依托公路专用信息网络实现互联,各县建设专用无线数据传输系统的基站、车载终端、单兵系统,实现双向语音、图像、数据等多媒体业务,实现统一的全IP网络调度管理,互联互通,满足重点地区的可视化、扁平化指挥需求。

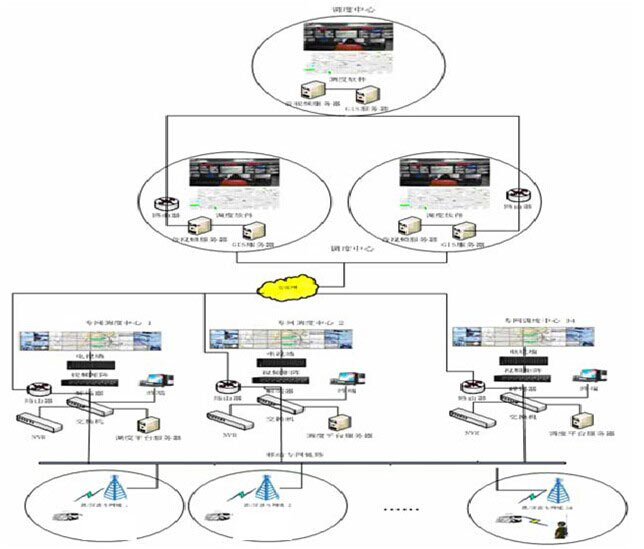

2.系统方案示意图

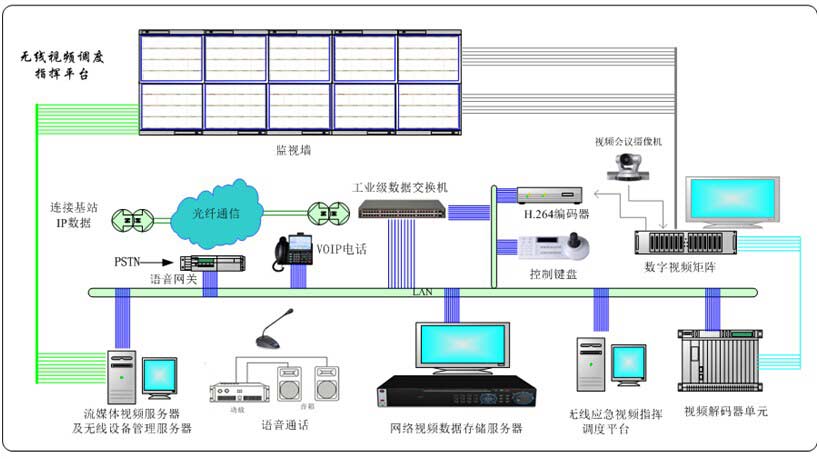

3. 部署市级无线图像传输系统管理调度平台

       在市局配备省级管理调度平台,通过专网与市级网管控制平台联网,可对全市公路机关所有移动终端进行远程管理和指挥调度。市级网管控制平台由流媒体视频服务器、网络视频数据存储服务器、无线应急视频指挥调度平台及系统管理调度软件、上墙视频编解码器、下行视频编码器、无线应急设备管理服务器(含GIS以及软件、数据库)、PSTN语音网关、voip电话系统组成,可与市局现有的视频会议系统、PGIS系统、图像联网平台等现有信息化系统实现业务对接。

(1) 流媒体视频服务器:负责图像、语音、数据等多媒体业务的转发。

(2) 无线应急视频指挥调度平台:调度员的操作平台,是实现调度功能的窗口。调度台可以是笔记本、台式机,配置调度管理软件,提供图形化的操作界面。一台调度机可以驱动多个调度台,只要所有调度台处于一个网络内,并经过授权,都可以进行业务调度。

(3) 视频编解码器:完成图像的编解码等功能,可以接入显示大屏、视频矩阵等视频终端设备。

(4) 网络数据存储服务器:网络IP网络视频数据存储,2T数据存储量,支持TCP/ip,UDP,ONVIF协议。

(5) 无线应急设备管理服务器/PGIS系统:管理所有无线传输设备的工作状态、故障告警、资源分配、技术监和控,所有设备具备GIS功能,实时提供北斗或GPS定位信息和时钟及其他信息,并在平台地图上实时显示与设备参数实现互动。

(6) H.264视频编码器:下行视频网络编码,支持TCP/IP,TCP,组播,onvif协议

(7) PSTN语音网关、voip电话系统:建立全省VOIP电话通过语音网关实现电信座机和手机互相通话,与市局voip电话及无线移动车载终端的VOIP电话实现互联互通,实现车载与车载互联互通,每台VOIP电话都能电信及移动手机互联互通。

网管控制平台接口标准、开放,可将移动监控图像与全省公安机关现有的固定监控图像管理平台、警用地理信息系统等相融合,形成网格化管理的“全网监控系统”。

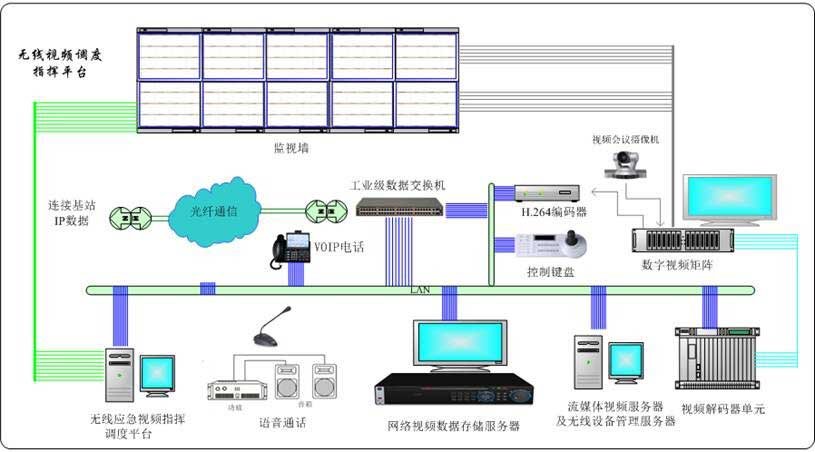

4. 部署区县级无线图像传输系统管理调度平台

       通过专网与市级和区县、路政级管理调度平台联网,既可以对全市公路机关所有移动终端进行远程管理和指挥调度,也可以将辖区县的多媒体数据上传到市局。区县级网管控制平台由流媒体视频服务器、网络视频数据存储服务器、无线应急视频指挥调度平台及系统管理调度软件、上墙视频编解码器、下行视频编码器、无线应急设备管理服务器(含GIS以及软件、数据库)、voip电话系统组成,可与市局现有的视频会议系统、PGIS系统、图像联网平台等现有信息化系统实现业务对接。等设备构成,同时可与市局现有的视频会议系统、GIS系统、图像联网平台等现有信息化系统实现业务对接。多基站组网时,市级网管控制平台还要确保所有前端设备在多基站之间自动漫游切换,完成鉴权、注册、注销等功能(系统功能、技术要求同市级无线图像传输系统管理调度平台)。

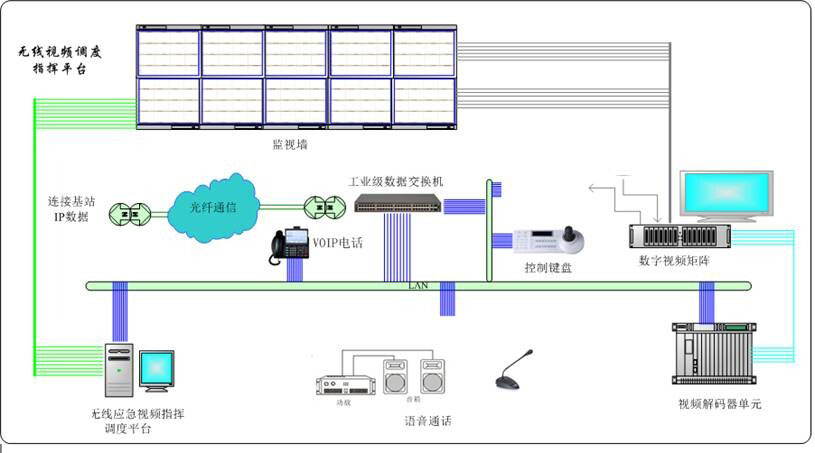

5.路政级网管控制平台

       预备部署路政级无线图传管理调度平台,通过市级管理调度平台联网,无线应急视频指挥调度平台及系统管理调度软件、上墙视频编解码器、voip电话系统组成。

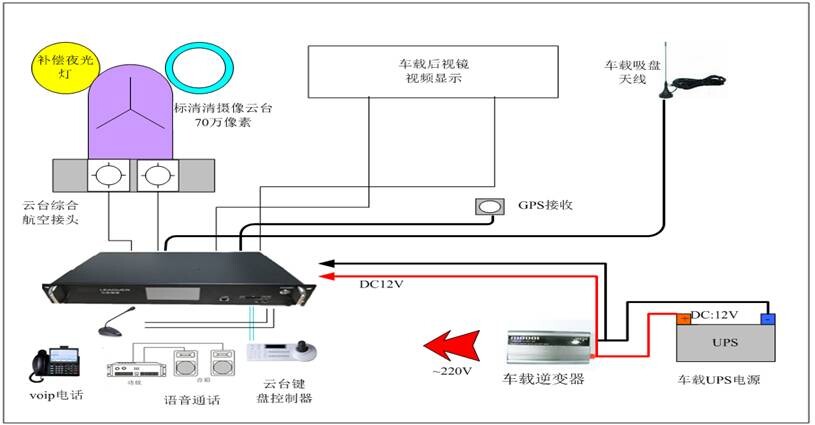

6. 车载终端
