无线高速非视距双向数据传输系统

无线高速非视距双向数据传输系统

产品简介: SF-8602DATA无线非视距双向数据传输系统,采用当前领先的TDD时分正交频分复用技术,将信道资源在时间上通过时隙、频率上通过子载波来灵活分配给多个用户,在单一频率点最大限度的实现多用户接入。系统占用相对窄的频率带宽(5/8MHz)和很强的抗多径干扰能力,克服模拟技术和常规调制技术下多径反射及遮挡所带来的困扰,实现在非视距的环境下传输双向数据。

产品概述产品参数设备应用相关案例


功能介绍:
       SF-8602DATA无线非视距双向数据传输系统,是我公司生产的非视距(NLOS)双向数据实时传输系统。采用当前领先的TDD时分正交频分复用技术,将信道资源在时间上通过时隙、频率上通过子载波来灵活分配给多个用户,在单一频率点最大限度的实现多用户接入。系统占用相对窄的频率带宽(5/8MHz)和很强的抗多径干扰能力,克服模拟技术和常规调制技术下多径反射及遮挡所带来的困扰,实现在非视距的环境下传输双向数据、视频、音频,特别适合于复杂环境的使用。
应用范围:
       可应用于公安、消防、 交警、人防应急、城管执法、环保监控、三防应急、水利防汛、电力抢险、铁路抢险、海事执法、海监巡查、海关边防、码头监控、森林防火、油田防盗、军事侦察、电视转播等;适合城区、海上、山地等多种复杂环境中无线双向数据的实时移动传输。
产品特性:
       适合运动中综合业务高速数据传输,速率高达1~8Mbps,满足高质量的视频传输、音频传输、数据传输;其中包括:文本文件、办公文件、音视频文件、共享文件;访问互联网、访问内部网、访问及下载数据库、拔打交换电话、远程维护等等虚拟网络上能实现的功能。
TDD抗电磁干扰性能:
       相对于FDD方式实现双向通信,TDD方式只需要一个单一频点,而FDD方式则需要多个单一频点组构完成,并且这些频点还需要有相当大的频率间隔去防止临频干扰。多载波相对于单载波频域均衡技术,天生具有抗长时延和强多径的能力,更适合于城市环境使用。
TDD抗多径衰落性能:
       可以有效地对抗信号波形间的干扰,适用于多径环境和衰落信道中的高速数据传输。当信道中因为多径传输而出现频率选择性衰落时,只有落在频带凹陷处的子载波以及其携带的信息受影响,其他的子载波未受损害,因此系统总的误码率性能要好得多。
设备应用形式:
       设备实用于空中作业数据传输、无人机上无线图像传输;空对地传输距离5~30公里。
       同时适用于:人带负~通信车、通信车~通信车、通信车~指挥中心、船~指挥中心。地面视距下可传输距离5~15公里;海面视距下可传输距离5~30公里。

产品特点:

   ● 工作频段:300~800MHz订制

   ● 单频点实现非视距双向通信功能

   ● 支持点对点及点对多点组网接入

   ● 具有双向传输特性,可进行双向式的各种类型数据传输;包括:双向视频、双向语音、双向数据通信

   ● 强大的NLOS非视距传输能力

   ● 高速移动及多径干扰下可稳定传输数字信号

   ● 极短的编码延时,端到端为200毫秒

   ● 传输速率高达1~8Mbps

   ● 输出发射功率最高可达10W

   ● 双标准以太网口通信,方便扩展

   ● 便携式安装,即插即用式,无需太多繁琐架设及设置;采用全向天线,无需定对角度

   ● 具有系统加密功能

   ● 具有信号强度指示功能

   ● 根据客户要求,各种形式可订制




相关产品


产品参数:

射频调制部分

工作频段

300~800MHz,频率可定制

调制方式

TDD时分技术

信道带宽

5/8MHz

输出功率

1~10W 可调

系统部分

数据传输方式

全双工

传输协议

标准TCP/IP,透明传输

数据类型

10/100Bate-T以太网自适应

数据速率

1~8Mbps

传输延时

200ms

误码率

≤10-6

传输距离

1~7Km(非视距城市环境),5~15Km(空阔视距环境)

接收灵敏度

-92dBm

接收方式

全向接收

使用方式

外挂式/固定式

其它部分

RF接口

N-type母座

以太网物理接口

双标准RJ45接口,带连接指示灯

信号强度指示灯

STATE1、STATE2

外形尺寸

186×126×58mm (L×W×H)

供电方式

DC 12V/3A(为数据流发射端时:2.7A;接收端时:0.6A;待机:0.3A)

供电接口

航空插头

电源开关

按式锁定带灯开关

工作湿度

不小于95%,非冷凝

重量

1.2kg


相关产品


       可应用于公安、消防、 交警、人防应急、城管执法、环保监控、三防应急、水利防汛、电力抢险、铁路抢险、海事执法、海监巡查、海关边防、码头监控、森林防火、油田防盗、军事侦察、电视转播等;适合城区、海上、山地等多种复杂环境中无线双向数据的实时移动传输。

       适合运动中综合业务高速数据传输,速率高达1~8Mbps,满足高质量的视频传输、音频传输、数据传输;其中包括:文本文件、办公文件、音视频文件、共享文件;访问互联网、访问内部网、访问及下载数据库、拔打交换电话、远程维护等等虚拟网络上能实现的功能。

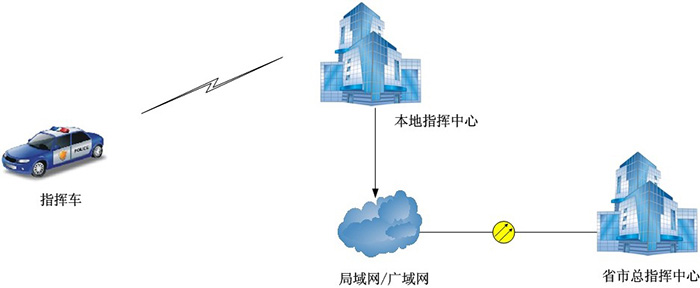

传输示意图:
无线高速非视距双向数据传输系统
无线高速非视距双向数据传输系统
