海上远距离船舶无线传输方案设计

作者: 深方科技 时间:2023-07-31 来源:
摘要:海上远距离船舶无线传输...

海上远距离船舶无线传输方案设计

一 、客户使用现场描述

用户的使用现场在海上,大概有5艘船舶在海上活动,船舶活动的范围大概最远距离有50公里,用户需要把船上的实时视频及一些数据传输到岸上的指挥中心。综合考虑,使用无线传输效果较好。

二、现场无线产品架设方案设计

针对于用户的这种现场应用需求,我公司的无线MESH自组网产品比较适合此种应用。我公司的无线MESH自组网产品,使用COFDM的调制方式,用以太网做为传输接口,1.4G的工作频率能够避免常规频率的干扰。对于海上船舶无线传输的应用,有以下两种应用方案:

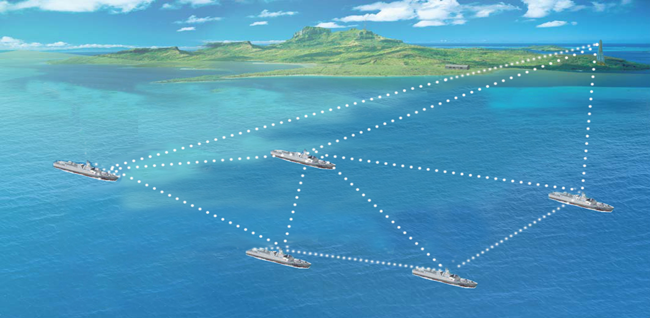

第一种方案就是直接在每艘船上安装一台MESH设备,然后在岸上的指挥中心也安装一台无线MESH设备,进行直接传输。由于传输距离较远,考虑到地球的曲面因素等原因,无线传输想要达到较好的传输条件,要保持通视条件才行,由于船舶在海平面上航行,天线的架设高度有限,如果要传输50公里,在岸上的设备天线架设高度要足够高。根据地球曲率的计算公式得出数据,要达到良好的传输效果,岸上的设备天线架设高度要在150米以上。

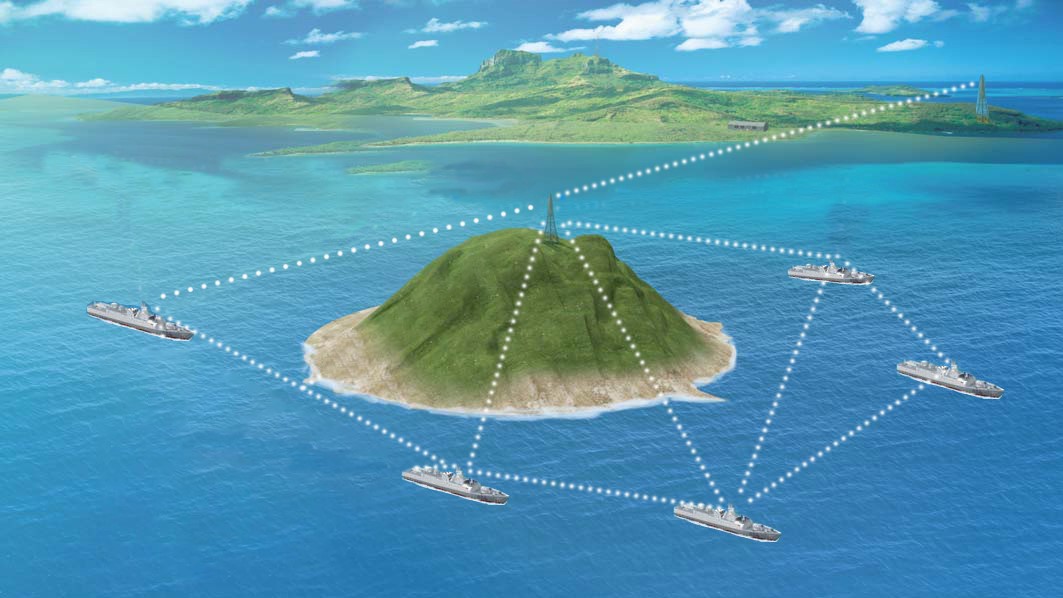

第二种方案是在距离海岸大概20-30公里的地方找到一个中继点。比如一座岛屿,在岛屿上架设一个中继点,使用远距离无线网桥把岛屿和岸上的指挥中心进行连接。由于远距离无线网桥的属于定制传输,所以传输的带宽比较高。然后,在岛上安装一台MESH无线设备,每条船舶上安装一台无线MESH设备,在此种方案应用中,船舶到岛屿的传输距离大概都在20公里左右,这种情况下,岛上的MESH设备天线架设高度不要求太高,同时由于传输距离缩短,设备的传输带宽会有所提高。如下图所示:


三、无线传输应用方案说明

根据用户的现场情况,有两种方案可供用户选择,但是经过综合论证,使用第二种方案的可行性更高。在距离岸边20-30公里的海域寻找一个岛屿做为中继点,可以保证设备的传输过程中有更高的带宽,同时,由于传输距离缩短,为达到传输的通视条,天线的架设高度也可以不用太高。同时,也可以为用户以后的船舶增加提供更多的冗余。

从岸上和岛屿之间用远距离无线网桥进行连接,由于是定点传输,所以传输带宽可达200Mbps以上。岛屿上架设设备时如果没有市电,则可使用太阳能进行供电。

四、无线设备应用选型

1、无线MESH设备,型号:SF-6502SW

2、远距离定点传输无线网桥,型号:SF-5723IP
