车站作业施工无线传输解决方案

作者: admin 时间:2018-04-25 来源:未知
摘要:客户的使用现场是在一个火车站台的区域,站台上有多名工作人员,在进行作业时,需要把作业的实时情况传输到监控中心,同时要求具备双向语音功能和GPS定位功能。站台工作人员的...

一、客户需求分析
       客户的使用现场是在一个火车站台的区域,站台上有多名工作人员,在进行作业时,需要把作业的实时情况传输到监控中心,同时要求具备双向语音功能和GPS定位功能。站台工作人员的工作区域大约有5公里长度。要求在此区域内进行无线信号的覆盖,在此区域内作业时可以使用局域网传输各种数据信号。
二、方案设计分析
       站台工作人员大约有30人左右,每人配置一台4G安卓单兵设备,4G单兵设备具有实时图像传输,双向语音对讲,GPS定位等多种功能,完全可以满足客户的现场工作需要,但是完全使用运营商流量的话,后期的使用成本太高。对此,我们可以考虑在站台区域进行基站架设,进行无线WIFI信号的覆盖,因为4G单兵设备不仅支持4G流量传输,同时也支持无线WIFI进行数据信号的传输。这样在后期的使用过程中,在站台进行工作时,可以只使用WIFI进行无线连接,避免了数据巨大的运营商流量费用的支出。


三、方案现场设计

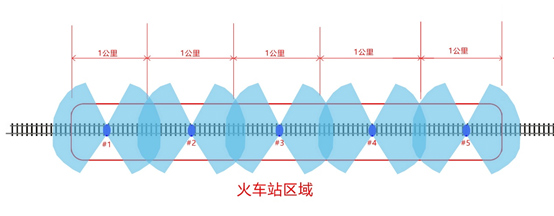

此方案中的主要部分为对站台区域进行无线信号的覆盖,如图所示:


       在上图中可以看出,站台区域大概为5公里左右,对此我们划分为5段,在5个点进行WIFI覆盖,使用我公司的SF-5000MS基站型无线设备,外接120度扇区天线,向两个方向进行无线覆盖。这些无线设备在进行WIFI覆盖时设置相同的SSID,以便手持单兵设备在不同的设备之间漫游切换时能够正常连接。
5个WIFI覆盖点之间的连接有两种方案,第一种方案是在条件允许的情况下,使用光纤对5个基站覆盖点进行连接。第二种方案就是如果在站台不方便布线的情况下,5个基站覆盖点也使用无线设备进行连接。
安卓单兵客户端在车站进行作业施工时,设备通过WIFI信号连接,在不同的工作区域可根据信号强度连接到不同的基站热点上。最终传输到监控中心,实现图像监控及语音对讲和GPS的实时定位功能。

四、产品功能实现

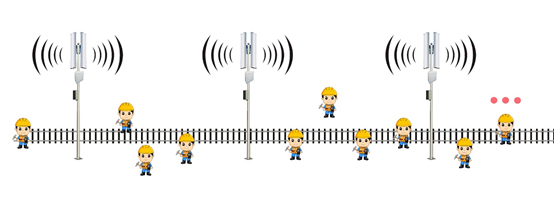

根据以上方案分析中的解决方法,对于产品进行现场架设,实际架设方式如下所示:


       车站工作人员随身佩戴4G单兵无线设备,在车站范围内工作时,通过WIFI信号连接网络,利用局域网信号将图像等数据信号传输到监控中心,实现双向对讲及GPS定位等功能,如果工作人员到车站以外更远的地方作业时,也可通过4G流量实现上述监控功能。该方案中所使用的产品为5G频段的WIFI覆盖信号,相比家庭常用的2.4G频段来说具有较强的抗干扰性,可以适应车站的特殊使用环境。

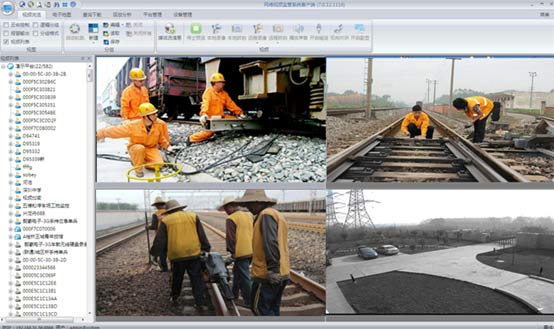

监控中心画面如下所示:
