供电局-电力无线监控应用方案

作者: admin 时间:2017-07-13 来源:未知
摘要:供电局-电力无线监控应用方案:用户为基层电力单位,为了更好的对农村的电力变压器进行有效的管理和维护,用户想要在其所辖区内的行政村的变压器旁安装监控摄像机,对于变压器...

一、用户需求描述

       用户为基层电力单位,为了更好的对农村的电力变压器进行有效的管理和维护,用户想要在其所辖区内的行政村的变压器旁安装监控摄像机,对于变压器的日常工作和其它作业进行实时监控,并且想要同时安装一个对讲系统,对于电力系统的一些停电公告和其它通知,能够在第一时间通知到村民。

二、针对用户的无线方案思考及设计

       用户的现场情况大约有10个行政村,每个行政村距离供电局的距离大约为2公里到10多公里不等,由于所在地区情况复杂,从每个行政村到供电局的并不能达到可视的条件,用户要求使用无线方式进行监控和传输。所以,在此种情况下,使用4G无线传输设备即可满足客户的要求,我公司的4G无线传输设备使用4G全网通模块,使用运营商的4G信号进行高清视频的实时传输。同时具备双向语音对讲功能,可以满足客户在监控中心向前端喊话对讲的功能。

三、4G无线方案的具体实施

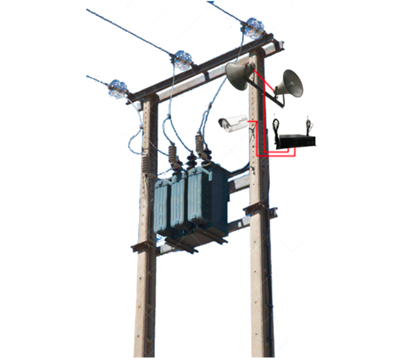

       对于用户的实际情况,在每个行政村的变压器边安装4G无线监控设备,图示如下:


       用户安装的摄像机可以先用枪型摄像机,也可以选用云台摄像机,在变压器旁安装一个防水配电箱,将4G无线设备放置其中,摄像头和喇叭接入设备即可正常工作,安装简单方便。

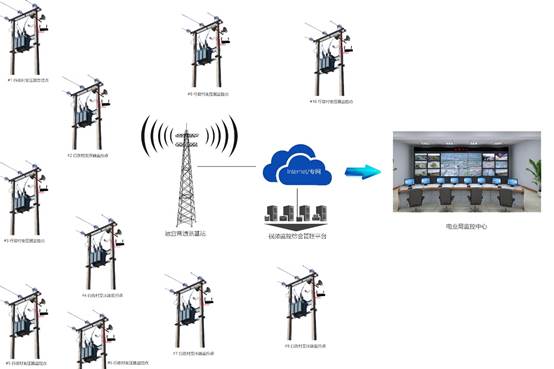

整体无线监控方案拓扑图如下所示:


       每个行政村安装一台4G无线设备,通过运营商的信号进行传输,供电局的监控中心电脑上安装监控管理平台软件,即可对前端的图像进行实时观看和对讲。监控客户端的功能强大,不仅具备视频监控功能,还有其它很多功能,比如电子地图,GPS实时定位等。

四、4G无线设备产品说明

  产品型号:SF-4000L-AHD-4G

  产品外观:


  产品介绍:

        SF-4000L-AHD-4G无线视频服务器采用最新H.265视频压缩算法,模拟高清AHD视频输入,同时向下兼容标清视频格式。支持4G双卡视频传输,特殊架构的低功耗设计,待机功耗不超过0.5瓦,支持短信、电话、定时等唤醒方式,方便用户随时启动设备,短信可直接控制报警输出开关控制外设。可支持国家电网平台接入,预留电网加密芯片对传输数据进行加密,此产品可用于野外无人值守环境,以及有线网络不方便布线的场所;远程通道稳定可靠,多手段保证远程控制始终有效。

产品特点:

     H.264/H.265视频压缩算法

    双向语音对讲

     AHD视频输入,可支持1080P/720P 视频格式,向下兼容CVBS

    全网通模块,支持4G 双卡绑定传输,可支持TDD-LTE/FDD-LTE向下兼容3G

     TF卡本地录像存储,单卡可支持到64GB

    低功耗设计,待机功耗0.5W

    电话/短信远程唤醒,短信直接控制报警输出接口

    预留国家电网加密芯片接口

     RS485云台控制

     RS232透明串口



 产品参数:

类型

细项

详细说明

音视频

视频输入

1个BNC接头,支持1路AHD视频输入或者1路CVBS视频输入;

视频编码

H.264/H.265压缩

支持双码流,实时流,存储流

支持CBR,VBR,ABR

视频输入分辨率:1080P,720P,D1

编码分辨率:实时流/存储流:1080P/720P/VGA/D1/CIF可选

音频

1对音频输入输出;3.5mm音频接口

输入:LINE-IN/MIC可选

输出:LINE-OUT

编码:G711U,G711A,ADPCM

存储

TF卡

可支持1张TF卡存储,单张可支持到128GB;

网络

无线

7模4G双卡,可支持TDD-LTE,FDD-LTE,EVDO,TD-SCDMA,WCDMA三家运营商所有制式

自锁卡槽;天线外置

有线

1个RJ45端口

I/O

输入

输出

接口

6路报警输入

干接点输入3路,无源开关量报警输入,默认闭合时报警

湿节点输入3路,有源开关量输入,默认高电平报警(DC5V-25V之间高电平,0-3V为低电平)

6组报警输出

2组大功率40W,最高电压30V,最大电流5A

4组低功耗的20W,最高电压24V最大电流2A

串口

RS232

一路RS232透明串口

RS485

RS485,支持Pelco-D、Pelco-P等多种云台协议,协议可扩展,控制云台

电源

电源输入

DC12V/4A

一个4芯端子

一个DC电源座输入,两者同源,采用Φ5.5*2.1mm

电源输出

板卡对外电源输出12V,继电器控制,默认关闭

继电器最大负载控制在10W以内

功耗要求

待机状态:0.5W

开机功耗:5W

控制

远程控制开机/待机

(1)定时(2)短信(3)电话(4)报警联动

平台接入

C7平台

支持C7平台接入

国家电网

支持国家电网平台接入

系统

RESET键

接口:1mm圆孔;短按RST键系统重启

长按RST键恢复出厂设置

看门狗

系统内置看门狗保证设备7*24小时正常工作

加密

数据加密传输

可支持国家电网加密芯片对传输数据进行加密

指示灯

指示灯

1个电源指示灯:红色待机;绿色开机;不亮关机

2个4G状态指示灯(黄色),指示灯闪烁表示正在拨号中,常亮表示拨号成功,熄灭表示未插卡或连接空闲

物理

机壳

采用铝合金材质;尺寸:L180×W140×H40.5 mm

温湿度

工作温度-40℃-55℃;湿度10%-90%









五、电力系统应用介绍

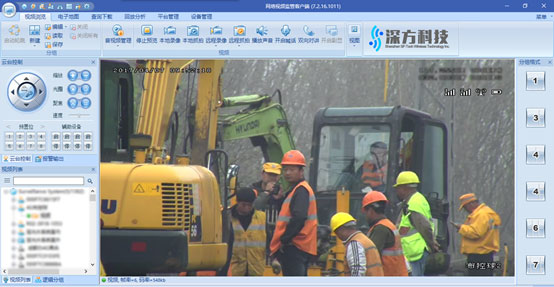

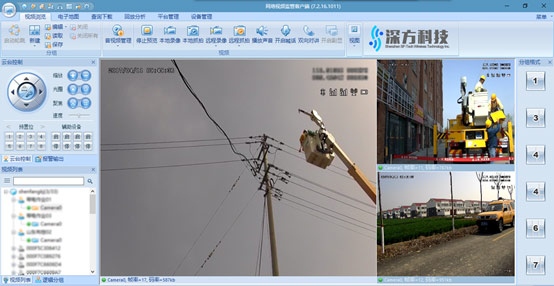

       此设备在电力系统中被广泛应用,设备的稳定性得到了充分的考验,以下为其它电力行业的应用图例:
