2017假PoE很猖獗,ON一招教您识破

作者: 网络 时间:2017-12-11 来源:
摘要:随着安防行业快速发展,PoE交换机广泛应用于各类安防监控项目。但由于成本压力,市场上可能会出现假的PoE交换机! 什么是PoE交换机? PoE供电交换机是指...

       随着安防行业快速发展,PoE交换机广泛应用于各类安防监控项目。但由于成本压力,市场上可能会出现假的PoE交换机!


什么是PoE交换机?

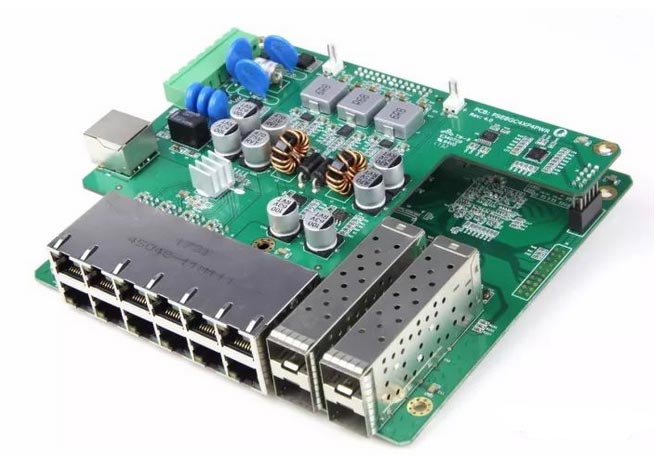

       PoE供电交换机是指能够通过网线为远端受电终端提供网络供电的交换机,包含网络交换机和PoE供电两个功能,是PoE供电系统中比较常见的供电设备。

POE交换机的分类

1、标准POE交换机

       符合IEEE802.3af、802.3at标准,就是标准POE交换机(俗称48V),完整的POE包括供电端设备(PSE, Power Sourcing Equipment)和受电端设备(PD, Power Device)两部分,poe交换机为PSE设备的一种。PSE是为终端供电的设备,也是POE以太网供电过程的管理者。PD是接受供电的终端设备(48V国标设备含有PD芯片)。

2、非标POE交换机

       相反为非标准POE交换机(“非标准”简称”非标”俗称24V,但是非标有48V、24V、12V、5V等)。

POE交换机主流应用领域

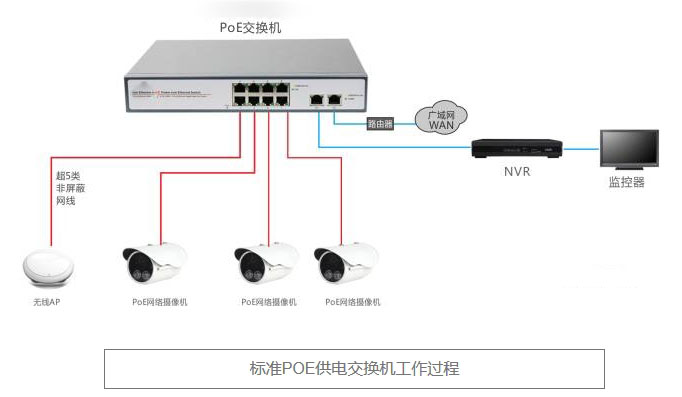

       POE交换机主要给监控(给摄像机供电)、无线覆盖(给AP供电)、无线传输(给网桥供电)等设备提供网络及电源。

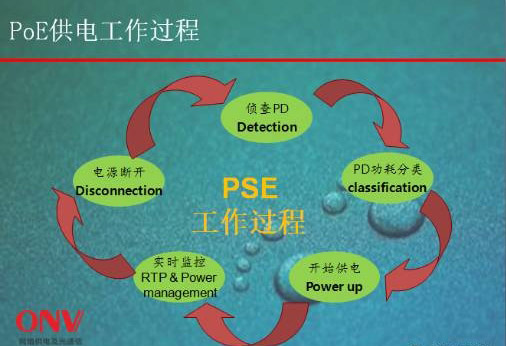

标准POE供电交换机工作过程

1. 检测

       一开始,PSE设备在端口输出很小的电压,直到其检测到线缆终端的连接为一个支持IEEE 802.3af标准的受电端设备。

2. PD端设备分类

       当检测到受电端设备PD之后,PSE设备可能会为PD设备进行分类,并且评估此PD设备所需的功率损耗。

3. 开始供电

       在一个可配置时间(一般小于15μs)的启动期内,PSE设备开始从低电压向PD设备供电,直至提供48V的直流电源。

4. 供电监控

       为PD设备提供稳定可靠48V的直流电,满足PD设备不越过 15.4W的功率消耗。

5. 断电

       若PD设备从网络上断开时,PSE就会快速地(一般在300~400ms之内)停止为PD设备供电,并重复检测过程以检测线缆的终端是否连接PD设备。

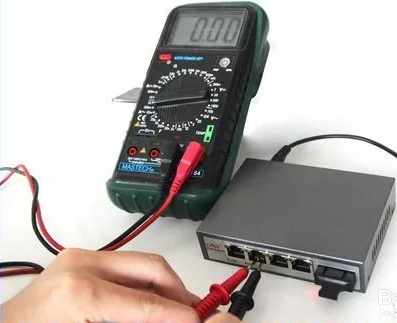

真假POE用万能表测试方法

       启动设备,将万用电表调至电压测量档位,用万用电表两表笔分别点触PSE设备供电脚(通常是RJ45端口的1/2,3/6或者4/5,7/8),如果测出有48V或其它电压值(12V、24V等)稳定输出的设备即是非标产品。因为在这个过程中,PSE不对受电设备(这里为万用表)做检测,直接采用48V或其它电压值供电。

       反之,如果测量不出电压,万用表表针在2~10V之间跳动,则为标准PoE。因为在这个阶段,PSE在对PD端(这里为万用表)进行检测,而万用电表不是合法的PD,PSE不会供电,无稳定电压产生。


掌握了以上判断方法,就能够分辨出一台PoE交换机是否标准PoE供电了。
