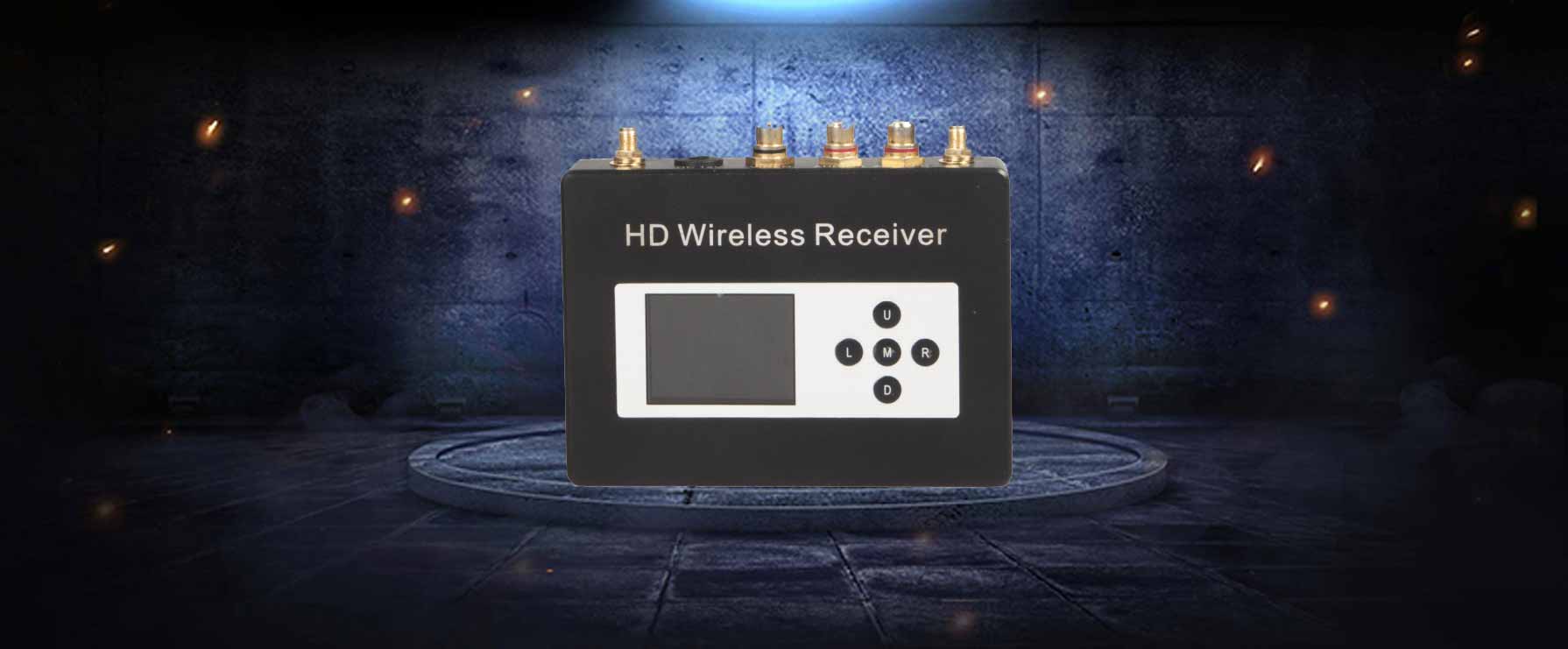

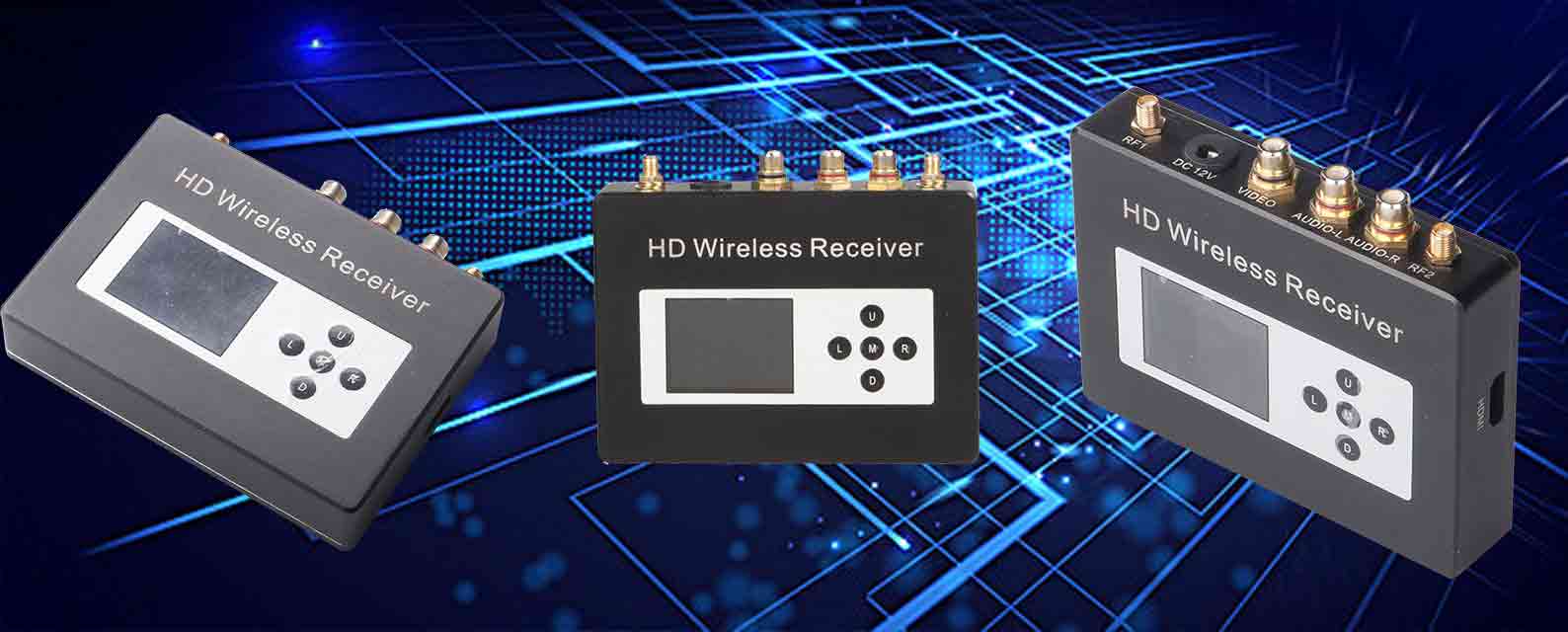

SF-M8800R-MINI微型高清无线图像接收系统是公司生产的新一代广播级高清晰度图像实时接收系统。采用当前领先的COFDM解调技术，相对窄带的空中频率占用（2/2.5/4/8MHz）和很强的抗多径干扰能力，并结合国外先进的分集接收技术，克服模拟技术和常规调制技术下图像传输多径反射及遮挡所带来的困扰，实现在非视距（非通视）的情况下，高速运动拍摄并实时接收高质量图像。
全新设计
MINI小身形，易于携带；操作简单方便，机身配有显示器，可以实时了解调试产品；
非视距高清
轻松实现非视距的无线图像传输；此款产品应用领域较广；适合对图像质量要求极高的部门机构，是高清代替标清的里程碑产品。采用高效压缩H.264新数字视频解码标准，清晰度达到全高清HD1080P画质，分辨率达到（1920*1080兼容1080I、720P、480P及标清）；支持数字高清HDMI输出接口及CVBS模拟音视频输出。
优秀的性能
对抗频率选择性衰落或窄带干扰及信号波形间的干扰性能优越，通过各个子载波的联合编码，具有很强的抗衰落能力。在单载波系统中（如数字微波，扩频微波等），单个衰落或干扰能够导致整个通信链路失败，但是在多载波 COFDM 系统中，仅仅有很小一部分子载波会受到干扰，并且这些子信道还可以采用纠错码来进行纠错，确保传输的低误码率。
可以有效地对抗信号波形间的干扰，适用于多径环境和衰落信道中的高速数据传输。当信道中因为多径传输而出现频率选择性衰落时，只有落在频带凹陷处的子载波以及其携带的信息受影响，其他的子载波未受损害，因此系统总的误码率性能要好得多。
适用于现场～车 接收、现场～房间 接收、空中作业图传、无人机上无线图像传输，地面视距下可传输1～8公里、空对地传输8～20公里。
产品特点：
● 分辨率达到：全高清HD1080P画质
● 手动可设置双重AES加密
● 自带液晶显示参数、调节参数
● 自带液晶显示信号强弱指示
● 具有HDMI数字输出接口
● 具有CVBS标准音视频输出接口
● 工作频带2/2.5/4/8MHz液晶可调
● 极短的编码延时，端到端为300毫秒
● 强大的NLOS非视距传输能力
● 双天线接收，信号稳定、图像流畅
详细参数：
详细参数 | |
接收频率范围 | 300MHz～800MHz |
频率带宽 | 2/4/8MHz， 可选 |
RF输入电平 | -94dBm/8MHz@-106@2MHz |
RF输入阻抗 | 50欧姆 |
射频输入接头 | SMA接头 |
解调方式 | COFDM |
星座方式 | QPSK、16QAM、64QAM（可选） |
向前纠错 | 1/2,2/3,3/4,5/6,7/8（可选） |
载波数量 | 2k， |
保护间隔 | 1/32,1/16,1/8,1/4（可选） |
视频解码 | MPEG-2/H.264 |
屏幕高宽比 | 4:3 16:9 |
视频图像 | 辨率为720*576@帧率为25帧/秒 |
音频输出模式 | 立体声非平衡300/ 200mv |
工作电压 | DC12V ＜2A |
工作温度 | -20℃～+50℃ |
外观尺寸 | 125*90*25mm |

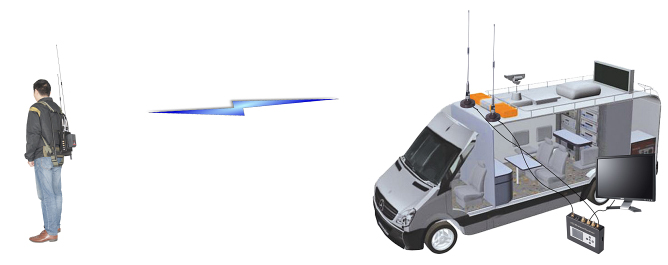

应用图例：
