水产养殖数字无线监控方案设计

作者: admin 时间:2017-07-20 来源:未知
摘要:无线视频监控系统拥有强大的用户管理功能,良好的兼容性,方便的可扩展性,分布式管理等众多优点,并且在更多,更大的范围内创建并激发全新的行业应用模式。...

       随着人们对社会安全的重视,小规模的无线视频监控系统已经开始广泛的应用到各个领域、各行各业。数字无线视频监控系统概述随着Internet和宽带网络技术的日益发展,传统的以文字和图片为主的内容服务已不能满足用户的需求,具有视频和音频的多媒体内容服务即将成为主流,这是互联网技术发展的必然趋势。同时,各种高效压缩解压算法的提出,为多媒体信息在网络上进行传输提供了可能。

       无线视频监控系统拥有强大的用户管理功能,良好的兼容性,方便的可扩展性,分布式管理等众多优点,并且在更多,更大的范围内创建并激发全新的行业应用模式。水上养殖无线监控系统无线视频监控能够获得如此超常规的发展,得益于网络技术的不断成熟应用。简单的说,数字无线监控就是将传统的模拟视频信号转换为数字信号采用基于无线局域网技术建立的微波无线传输系统回传视频,音频及控制信号。

 一.    现场描述

       用户的使用环境为水产养殖场所,为了能够实时查看养殖场的实际情况,要求在养殖场周边安装视频监控摄像机,由于湖面的面积较大,进行有线的架设实施起来难度较大,所以推荐用户使用我公司的无线传输设备。水域宽阔的湖面,共有26台摄像机,最远的摄像头距离监控中心2公里,有19台摄像机可以整合,有8个摄像头距离监控中心200米左右。

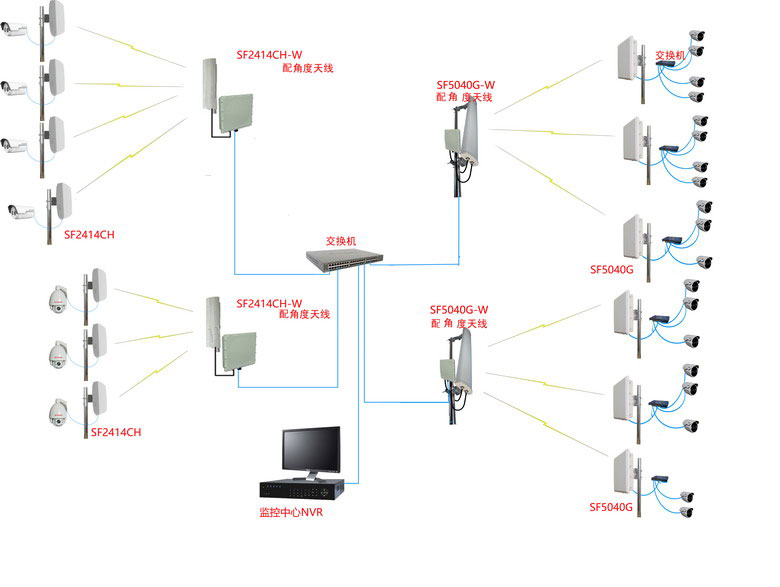

方案:

       19台摄像机分别整合为6组,采用6台5.8G数字设备SF-5040G作为发射,2台SF-5040G-W配角度天线一对3接收,另外的7台摄像机用2.4G数字设备SF-2414CH单独发射,后端用SF-2414CH-W配角度天线一对4和一对3完成接收,传输到监控中心。


二.产品介绍:

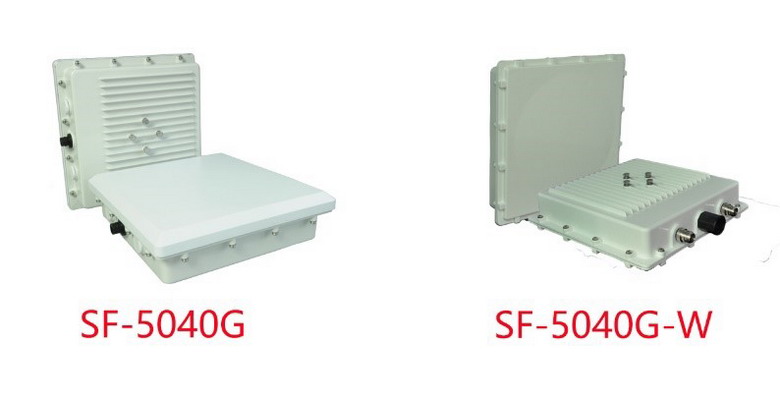

SF-5040G 产品简介

       SF-5040G系列数字无线网桥是一款性价比极高的远距离室外无线网桥,工作于5GHz频段,采用2×2 MIMO技术,最高带宽可达300Mbps。用户界面图形化,支持中英文界面,便于国内外的工程技术人的调试和安装。SF-5040G内置18dBi双极化平板天线,增益高、角度大,在6km距离传输带宽可达70~80Mbps。SF-5040G-W为外置天线设备,在应用中可根据需要增加合适的天线,传输距离最远可达15km以上。在桥接模式下点对多点可支持1对8的传输,主设备可写入8组MAC地址。实际应用可采用点对点、点对多点组合方式。本身电气接口为RJ45接口,主要传输TCP/IP网络数据流,所以在使用当中可以传输基于网络传输的所有信号:视频、音频、控制等多媒体网络数据流。

 SF-5040G系列产品在各种场合有很广泛的应用

       企业之间的信息传递--在大型企事业单位之间的厂房、办公楼之间的网络连接,由于场地的扩展需要新增厂房仓库,这些建筑之间的跨越比较大,不方便走线或需要很多协调工作,在这里高带宽无线信息的传递可以迅速解决这些问题。在很多情况下,有线的线路是很难铺设的,如:历史悠久的建筑、旧的建筑、开阔的区域、繁忙的街道、难以布线的环境大型机械较多的建筑工地、矿区、隧道、山区、无人区、江河、风景名胜区域、油田等等环境,不方便架线,但是又很有必要传输网络信号、监控信号或其他多媒体信号的场所。

       临时工作场所--大型活动场所、 会展中心、建筑工地、灾难现场救援等临时办公场所的办公、监控和信息的传递。

       频繁的更改环境位置的场所--如部队演习、建筑工地、道路桥梁施工等需求监控的场所,又经常变动位置的地方,采用无线的形式便于重复使用而不造成浪费有线网络的延伸--由于成本问题或实际环境情况,有线网络没有铺设或无法铺设的区域可以通过无线的形式进行传输。

       对于有线网络的备份--对于一些重要场所地方,为了起到双保险,可以采用无线的形式对链路进行备份处理,一旦某一链路中断,另外一条链路马上可以发挥作用。

产品参数:

网络标准

IEEE   802.11a/n;IEEE802.3; IEEE802.3u

芯片组

Atheros AR7240+   AR9280

SDRAM

32 M Byte

Flash

8 M Byte

以太网接口

2 x 10/100 基础-TRJ45 接头

无线射频

OFDM

数据传输速率

802.11a:54, 48, 36,   24, 18, 12, 9, 6Mbps

802.11n:20-MHz 带宽: MCS 0~15 for支持的数据速率

40-MHz带宽: MCS 0~15for 支持的数据速率

工作频率

5.15~5.35 GHz

5.47~5.7 GHz

5.745~5.825 GHz

发送功率

Up to 29 ± 2 dBm

敏感度

-92dBm@ 11Mbps,   -73dBm @ 54Mbps, -73/-69dBm @ HT20/HT40 MCS15

安全性

64-bit/128-bit/152-bitWEP   encryption

WPA/ WPA2(-PSK using   TKIP or AES) WPA/ WPA2 (-EAP using TKIP)

802.1x身份验证; 隐藏的SSID

天线端口

2 x MCX 接头

天线增益

内置18dBi双极化平板天线

操作模式

咨讯选择模式– AP/   Client Bridge/ WDS Bridge PtP andPtMP (up to 8 links)

通道选择 (Setting   varies by Country)

步进功率1dBm step

工作环境

工作温度-30~+70℃,工作湿度10~90%

供电方式

POE供电:12~24V±5%

尺寸

270*270*80mm

重量

2.2Kg(不带包装);3Kg(带包装)

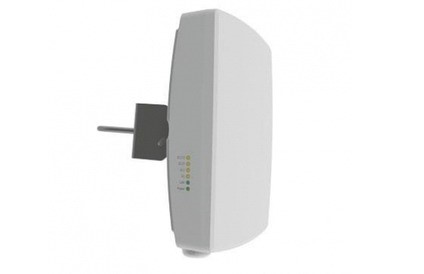

产品型号:SF-2414CH


       SF-2414CH是一款高性能、高稳定性的2.4GHz无线网桥产品。产品内部集成了先进的802.11n无线内核和2*2  MIMO的 高增益双极化定向天线。设备的操作系统功能丰富,无线通信优化能力强大,向下兼容802.11b/g标准。将两个远距离的节点进行有效的网络连接,满载带宽视距传输距离可以达到3km,可提供不亚于有线网络质量的无线传输品质。

       该产品使用IPoll(智能动态轮询协议),抗干扰能力强,即使在干扰严重的地区,仍能保障有64位用户稳定的接入基站设备。 设备配备双固件镜像,用户在进行远程软件升级过程中,即使电源中断,升级失败,仍可以正常重新启动设备。 由聚碳酸脂塑料制成的坚固外壳含有紫外线抑制剂,保证了外壳长期暴露在户外阳光下照射也不会损坏开裂。

       SF-2414CH的产品设计、测试满足IP-65防护等级,振动,温湿度,盐雾和浪涌冲击均符合工业标准,以卓越的可靠性保证处于同行业中的领先水平。设备为安装配备了一个接地凸耳和POE电源接地保护,防止雷击。

       SF-2414CH的操作系统是一个多功能、易用性强的操作系统,保证了全系列的硬件设备在网络部署时都能轻松的完成配置。



主要特色

IPoll(智能动态轮询协议)

支持双固件镜像

基于HTML 5技术的全新GUI设计

170 Mbps的传输能力

80,000 PPS

支持IPv6

兼容WNMS

应用场合:

建筑工地、矿区、水利、油田、大型水面养殖场所、大型农场、森林防火、部队演习等恶劣环境高清视频监控、多媒体信号传输

校园、大型办公场所、商场、酒店等公共场所无线上网信号覆盖

建筑物之间的联网

可传输视频、音频、网络、数据等大容量数据传输



参数表

无线

WLAN标准

IEEE   802.11 b/g/n, iPoll

传输模式

MIMO   2x2

无线频段

2.412 -   2.462 GHz (FCC 2.412 - 2.462 GHz)

发射功率

最高31 dBm (因地区而异)

接受灵敏度

-96 ~   -74 dBm(因调制方式而异)

信道带宽

5,10,   20, 40 MHz

调制方式

802.11 g/n: OFDM (64-QAM,   16-QAM, QPSK, BPSK)

802.11 b: DSS (CCK,   DQPSK, DBPSK)

数据速率

802.11 n: 300, 270, 240,   180, 120, 90, 60, 30 Mbps

802.11   g: 54, 48, 36, 24, 18, 12, 9, 6 Mbps

802.11   b: 11, 5.5, 2, 1 Mbps

纠错方式

FEC, 选择性ARQ

双工模式

时分双工

天线

类型

集成双极化定向平板天线(可外置)

增益

14 dBi;(可根据需要选用其它天线)

有线

接口

10/100   Base-T, RJ45

软件

无线模式

接入点 (自动 WDS), 接入点 (iPoll), 工作站(WDS, iPoll), 工作站(ARP   NAT)

无线技术

智能动态轮询, 自动信道选择, 自动调制方式选择, 自动发射功率控制(ATPC)

无线安全

WPA/WPA2   个人加密,   WPA/WPA2 企业加密, WACL,   用户隔离

无线QoS

iPoll 实现4队列优先

网络模式

桥接, iPv4路由, IPv6路由

网络技术

无NAT路由, NAT路由, VLAN

WAN协议

静态IP, DHCP客户端, PPPoE 客户端

服务

DHCP ,   SNMP , NTP 客户端, 路由跟踪, ping看门狗

管理

HTTP(S)   GUI, SSH, SNMP read, WNMS, Telnet

工具

站点勘测,连接测试,天线校准

物理特性

尺寸

205 mm   (长)× 205 mm (宽)× 45 mm (高)

重量

700 g

安装

壁挂/ 钢管支架

电源

设备供电

12 -   24V DC无源PoE(产品自带24V无源PoE适配器)

电源

100 – 240V AC

功耗

4.5 W

环境

温度

-40°C ~ +65°C

湿度

0 ~ 90   % (非凝露)

管理

系统监测

SNMP   v1/2c/3 服务, 系统日志, 通过Email和SNMP陷阱发送告警

法规

认证

符合FCC/IC/CE标准
