消防无线图像传输系统解决方案

作者: admin 时间:2017-05-02 来源:未知
摘要: 当前,我国消防部队面临着日益复杂的灭火救援和社会救助形势,对各类地震救援、抗洪抢险救助及大跨度或高层火灾等情况,传统现场侦查手段的局限性已日益凸显。如何有效实施消...

一.   行业背景

   当前,我国消防部队面临着日益复杂的灭火救援和社会救助形势,对各类地震救援、抗洪抢险救助及大跨度或高层火灾等情况,传统现场侦查手段的局限性已日益凸显。如何有效实施消防预警和现场侦测,并迅速、准确处置灾情显得尤为重要。

   密集的住宅建筑、繁忙的工业区、吞吐量巨大的港口等现代建筑展现了现代化大都市的繁华与文明,但是这些建筑一旦发生火灾,对于世界上任何国家的消防部门来说都是一个噩梦。由于消防云梯高度的局限、火场范围的影响,现场的消防指挥人员很难及时了解正在发生的火情。即使是一个普通的火灾,都存在着大量的潜在的危险,火灾引起浓烟弥漫对周围的道路交通也会造成巨大危害。

   无线化、远程、实时的监控是行业监控安全运作必备的前提条件,是“预防为主,防消结合”建设的有力保障,也是消防部门提升工作效率、提高执法质量的一种有效高科技手段。关于建设消防无线图像传输管理系统是为了适应当今城市快速的建设及管理发展,运用先进技术手段实现快节奏、高效率的城市消防管理的需要;在紧急情况或发生突发事件时,能够快速反应、实施及时有效处置,以保障人民生命财产和社会稳定的需要。

   消防无线图像传输管理系统采用地面空中设备监控、无线视频传输、计算机网络通信、地理信息系统、业务数据库系统、大屏幕投影显示等途径和手段,实现消防的各类应急指挥、紧急调度和配合社会联动的需要。应该具备侦察、通讯、指挥、调度和辅助决策能力;应该具有沟通火灾现场与指挥中心,充分进行信息共享的能力;应该具有基于实时火情侦察的可视化综合研判的能力。

二.   需求分析

消防系统的工作特点是移动性、突发性、紧急性、危险性等:

(1)   大到抗震救灾小到解决人民的生活问题,面对越来越繁琐的救助任务,如何在配戴设备的情况下能同时做到与指挥中心进行沟通而不影响自身的任务进行。

(2)   指挥中心如何能在后方的指挥平台上获知火场内部和周围的视频的同时准确了解车辆、人员的位置和运动轨迹;并同时指挥多个救灾资源协调作战,以期能用最少的时间和精力发挥最大的救灾成效。

(3)   救灾现场的需要:许多时候我们的消防队员只是专业的救灾人员,但更多的有关建筑、现场医疗救助等专业知识他们并不擅长。如果现场有人被困需要建筑专家提出救援建议、有伤者需要马上处理伤口,这个时候如果能够和后台救援中心保持联系,尽可能的将现场状况反馈,那么就能多救一个被困者;

(4)   保存珍贵一线救灾多媒体资料的需要:一直以来火场自救、逃生等培训都在持续进行,但是效果却差强人意,如何提高公众火场自救逃生本领,需要火场第一手资料进行教学。

三.   方案设计

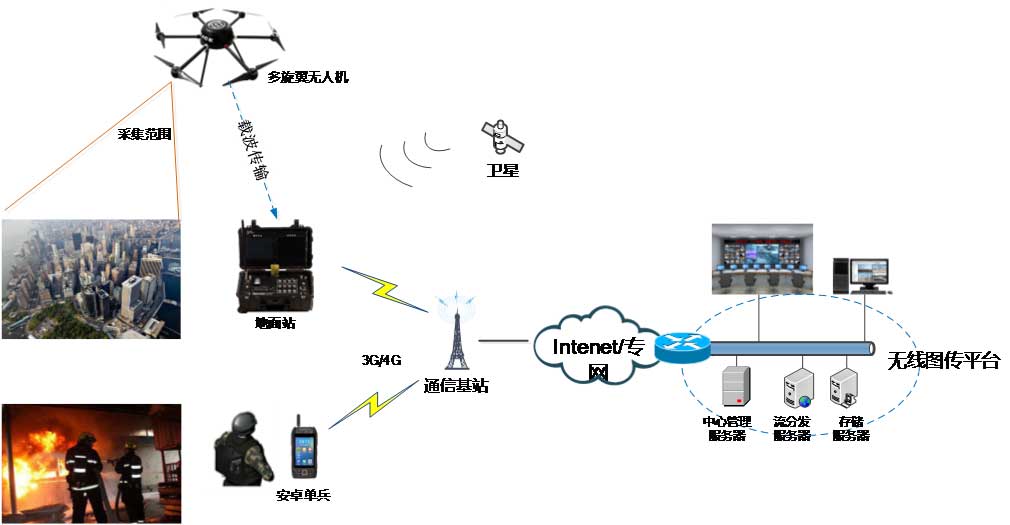

1.网络拓扑




  整个消防无线图传系统采用无线传输方式,指挥中心对现场情况进行实时、全面、立体的监控指挥。消防指挥中心需要对突发性事件或其它特殊情况的现场处理和控制,现场实时情况需要实时而迅速地传回指挥中心,而事发地点又通常具有不确定性,无线图像传输系统发挥出强劲的技术优势和灵活反应能力,通过3G /4G无线视频或卫星传输等技术将现场情况及时传回指挥中心,便于远程指挥和调度,降低危险性,极大地缩短反应时间、增强战斗力。

  前端采用安卓单兵和无人机实现对现场情况多角度救火过程的实时录像,同时采用多种无线传输方式将现场情况实时传输到指挥中心平台,指挥中心平台可通过集群指挥功能对现场所有配备设备的人员进行调配,其前端传输回来的录像文件保存到中心录像文件数据库,以便后续查询取证。



2.     前端组成

2.1.   单兵系统

  在消防官兵开展巡视工作时,或在救火抢险现场时,将配备移动监控单兵设备。应急终端将现场画面和设备运行数据图片实时传到消防监控监管中心,后台通过客户端即可查看实时视频并与现场互动,下达指示。安卓单兵便携应急指挥终端携带方便,适用于道路狭窄的城市和乡镇,对于消防车难以进入的地方,直接由消防官兵携带即刻进入火灾现场,可以将前端的火灾现场的画面回传到消防指挥中心,达到成功处置事故灾害的目的。

  消防人员携带单兵系统开始工作时,单兵系统即开机启动;启动后至关闭时,定位功能始终处于工作状态;系统摄像头启动后,记录工作过程视频。遇到紧急突发事件或前方人员无法解决的问题,启动告警功能,向监控室或系统监控中心发出协助呼叫;单兵系统将现场视频实时传输至监控室或系统监控中心,建立双向语音通话接受后台专家的处理意见和调度指令,指导现场救援工作,保障处置突发事件和复杂事件工作的顺利完成。

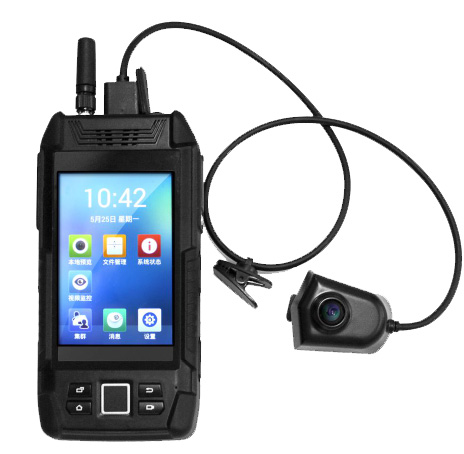

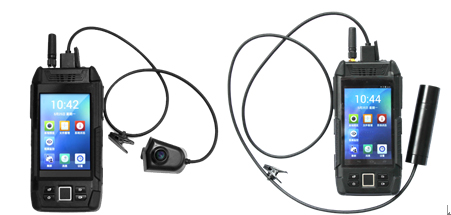

2.1.1.  安卓单兵








    安卓智能手持式视频终端集成高清视频无线网络实时上传、本地存储、集群语音、可视对讲功能为一体,辅助以北斗/GPS双模定位,重力加速度传感,指纹采集识别,蓝牙传输等功能模块,;采用三防IP67设计、Android操作系统、内置外接双高清视频源,外置高清接口为标准HDMI接口;4寸高亮度电容触摸屏以及大容量电池。通过3G/4G/WIFI网络实现远程音视频监控、双向可视对讲、集群调度等功能。

    配备外接小型高清摄像头和耳机,广泛应用于现场取证、远程指挥、应急抢险调度等场合。

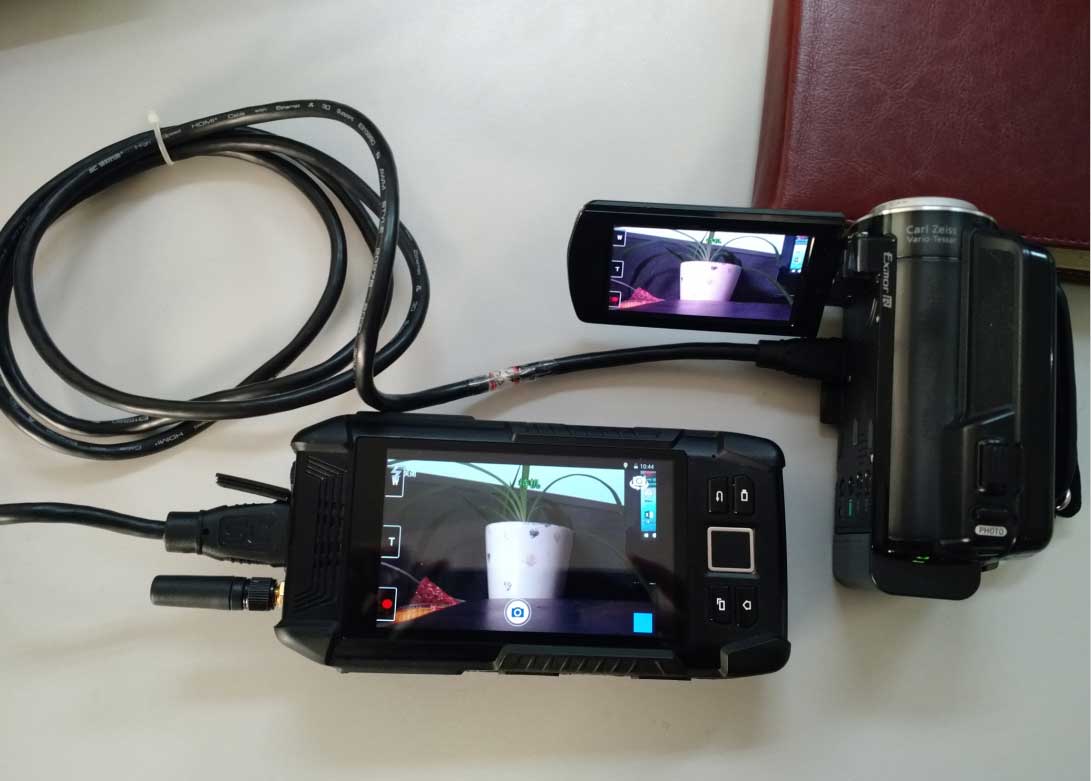

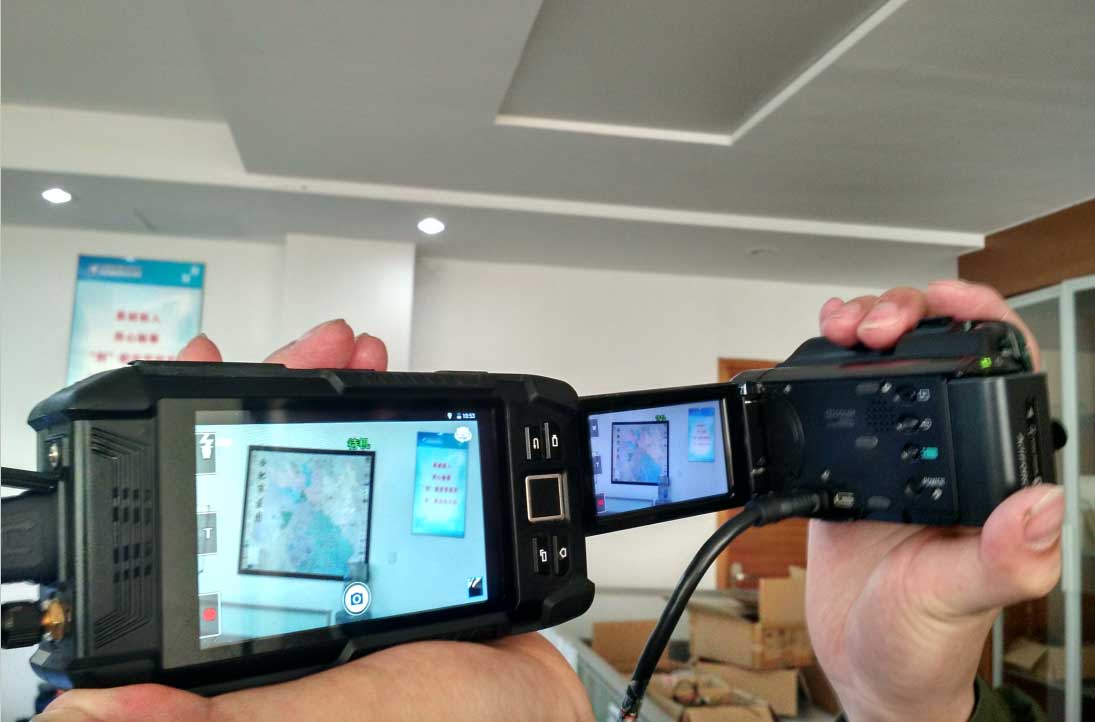

  支持外接DV,可通过HDMI接口接入,所需DV高清接口转标准HDMI接口的线材,外接DV效果图如下所示:




2.1.2.  功能特点

 双向可视通话

用户通过设备实现双向的视频和音频互动。

拍照录像和查询

设备支持内外置摄像头进行视频预览、拍照和录像。

多方集群呼叫

采用PTT一按即通的方式,实现群组语音呼叫。

紧急报警

当发生紧急情况时,用户可以手动按下设备SOS报警按键,上传报警信息至平台。

指纹认证

当启用指纹认证时,图案密码和指纹同时有效。使用者和指纹一一对应,提高设备使用安全性。

蓝牙对接

支持通过蓝牙与其他已启用蓝牙的设备交换数据或文件。

外接执法记录仪

支持与执法记录仪的标准对接,实现应急图像传输



2.2. 车载视频系统

 2.21高清视频监控

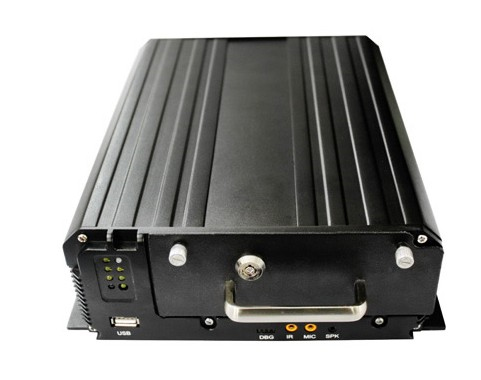

  SF-4004C-GQ系列产品能够实现11080P高清车载移动视频监控,通过无线的方式将音视频资料传输至后台服务器,同时支持本地的11080P视频存储,这能够满足对于车载监控质量较高的某些特定行业需求。

除了11080P视频的监控、传输、存储,该款产品还额外能支持4路标清音视频监控,这个功能为高清车载的大众化、实用化、经济化提供了必要的条件。

性能参数

电源

功耗

裸机功耗

10W-15W

电源输入

支持8-32V宽电压输入

电源总输出

DC12V 3A/支持612V输出(待确认)

2卡拨号峰值功耗

总计不大于25W(待确认)

UPS

电池输入

内置UPS电源,在外部电源切断时,能支持设备工作不少于10分钟。(时间待确认)

ACC

支持ACC信号切断时的延时开关机模式,时间0-10小时可设

视频

视频输入

四路CVBS模拟视频输入,1Vp-p75欧阻抗

1SDI输入。支持1080P输入

视频输出

两路视频输出,1VGA接口,1CVBS复合信号输出

码流类型

实时流:用于在线浏览和无线传输

存储流:用于录像存储

音频

音频输入

3路伴音输入,LINE-IN输入方式(第1路音频绑定SDI输入,第2路和第3路音频绑定CVBS模拟视频的一二路视频输入)

音频输出

1路伴音输出,LINE-out输出方式

对讲输入

单端麦克风输入,可接标准F插头手咪

对讲输出

单端扬声器输出,可接标准F插头手咪

存储

TF卡存储

支持TF卡存储,最大支持32G存储,可以根据需要录制音视频片段,支持网络下载。

硬盘存储

支持两个2.5寸硬盘存储,抽拉式结构,硬盘每块最大支持1T

有线网络

接口标准

RJ-45 网口,100M/1000M自适应,

Web浏览

内置Web服务器,可通过IE浏览器观看视频和管理设备

在线升级

可通过网络远程在线升级或下载升级包到本地升级

无线网络

模式

可同时支持两个无线通道,支持多种3G/4G制式:EVDOTD-SCDMAWCDMALTE

USB接口

两个接口

一个标准USB接口,可外接鼠标控制OSD菜单,也可以接插U盘;另一个为航空头接口,用于扩展其它USB设备

无线局域网

WIFI

支持2.4G频段的WIFI模块, WIFI模块支持多种加密方式,最远通信距离可达1KM传输。

卫星定位

GPS

支持内置GPS定位模块,GPS数据可以通过无线通道传输到中心平台。



北斗

支持内置GPS北斗双模定位模块,GPS和北斗定位数据可以通过无线网络传输到中心平台。

无线上线方式

设备支持常在线(加电上线),报警触发上线,定时上下线,以及通过短信触发上线

复位

恢复出厂设置

设备通电前,按住复位键,加电后保持15S,松开复位键后断电重启设备,恢复出厂设置

时钟

内部RTC

设备内集成一个实时时钟,在设备断电时可以保持系统时间

红外遥控

支持红外遥控,进行OSD菜单操作

软件功能

能接入CreMedia7系统,支持多种网络协议和接入协议

看门狗

内部自带看门狗,可以监测设备异常,保证设备7X24小时可靠工作

I/O输入输出

8组报警输入(12模拟,34高电平报警,5-8低电平报警),电平输入为开关量输入方式。模拟量输入的电压输入范围:8-25V

2组继电器输出,2组常开;继电器能承受最大负荷2A

RS232

三个RS232串口,支持高达115200的波特率,用于外接串口外设,可通过无线网络将串口数据透明传输至中心平台

RS485

一个RS485串口,用于控制外部云台,云台支持Pelco-DPelco-P,索尼D70,三星等7种协议

CAN

支持1个标准CAN总线接口

录像方式

开机自动录像、定时录像、手动录像、报警联动录像

尺寸和质量

长宽高:89x214x230mm

行车记录仪

内置行车记录仪功能,可以满足行车记录仪的国家和交通部标准

2.2.2  SDI红外高清一体化云台摄像机


  铝合金结构设计,防水等级IP66

  红外灯照射距离大于100

  具备SDI/IP双高清输出

  采用H.264视频编码压缩格式

  具备百万像素以上高清图像的传输,图像清晰,色彩还原逼真

  双码流功能,充分满足事假应用中不同的网络带宽环境

  数字信号是未经压缩的格式在视频线上传输, 可靠度高;

  低延时实时传输、不阻塞;

  平滑过渡到高清,无需改造线路

  该产品安装便捷,其安装设定与操作与传统CCTV设备无异;

  该产品符合SMPTE 292M 标准;

  高清视频输出信号: 1080P25,1080P30,720P/60, 720P/50

  传输距离:100m,使用SDI光端机可扩展传输距离

  集成多协议,波特率可选

  一路报警输入,一路报警输出

  支持自动、手动、定时录像功能

  具有防雾、防尘、除霜功能

2.2.3配件



三维车载键盘 四维变速操纵杆;显示方式:OLEDRS485RS232通讯接口;PELCO-DPELCO-PVISCA云台控制协议;地址范围:0~2550+40℃工作环境温度;功率<2w SF-image23.png
挡阳板显示器 9寸、解析度800x480、制式 NTSC/PAL、电源 DC 12V电压、功率 10W、视频 两路视频输入、音频 一路音频输入、操作方式 触摸按键和遥控操作、显示方式 无信号输入自动蓝屏 SF-image24.png
车载台式显示器 7寸,解析度1024*600;视频两路视频输入;操作方式:触摸按键和遥控操作;无信号输入自动蓝屏;接口:HDMI/VGA/AV SF-image25.png
支架 高强度工业铝合金及不锈钢架构,抗冲击,防腐蚀,重量轻,强度大并耐氧化能力强;采用横装式安装方式,不需破坏车顶;具有安装简便,减轻设备重量和节省车辆顶部空间的优点,采用独立悬挂减震设计,不会产生共震。各类车型支架长度不一。 SF-image26.png
增高支架 配合车顶支架使用,解决车顶警灯遮挡的问题,增高13cm SF-image27.png

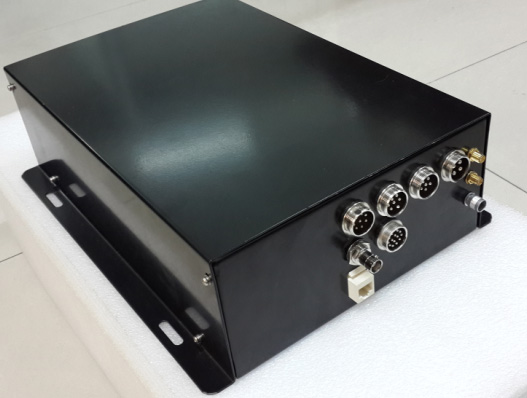

2.2.4高清车载集成箱






  高清车载集成箱是在高清车载硬盘录像机的基础上改装的一款集成设备,内部加装UPS电源,最少支持设备在车辆断电后能运行25分钟。支持对电瓶电压的检测,防止车辆不能发动。加装了高效DC-DC模块(效率高达95%以上),支持输入电压5-32V输出稳压12.6V,输出电流高达15A,大大的提高了设备的可靠性和稳定性。所有的出线均采用高品质航空头的设计,利用不同芯数的航空头来区分不用的输出和输入,线材一体化设计,安装迅速,维修方便。

 内置大容量供电模块,车辆断电设备续航

 安全电路设计,保证对摄像机的供电稳定

 一体化线材成形,标配5

 配套设备接口适配,航空接头插拔,全程无裸露焊接

2.3.          无人机系统



  无人机是一种以无线电遥控和自备程序控制装置操纵的非载人飞行器,它具备体积小、造价低、使用方便、对环境要求低等优点,并整合了无线图像传输系统,具备相当的自主控制、飞行规划及图像传输能力。无人机系统可分为以下几个子系统:地面指挥控制系统、无人机飞控系统、微波无线实时图像传输系统、供电单元、3G/4G图传系统和任务设备系统等。

针对消防的应用,无人侦察机平台可结合视频、红外等监控及传送设备,通过空中对复杂地形和复杂结构建筑进行火灾隐患巡查、现场救援指挥、火情侦测及防控成为消防部队新的选择。无人机组网拓扑如下图所示:




2.3.1.  系统组成

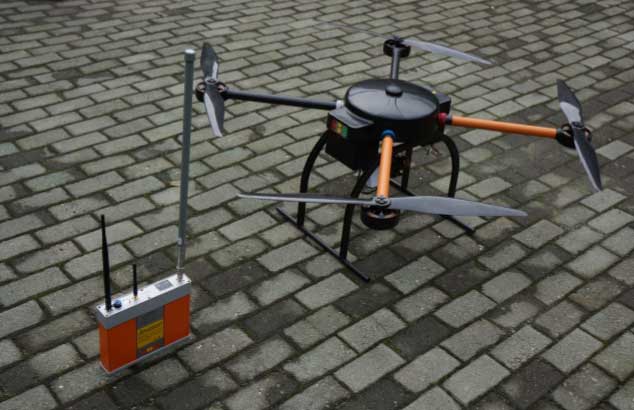

2.3.1.1.    无人机


   是采用多旋翼的气动设计,可垂直起降、自主导航的无人飞行器系统,机体大部分采用碳纤维材料制造,其余部分均为航空铝材加工而成,碳纤维材料拥有更轻的重量和更高的强度。可以通过遥控器人工操控飞行,也可以借助GPS 和北斗导航系统进行自动驾驶飞行。具备人工遥控、定点悬停、航线飞行、兴趣点绕圈等多种飞行模式。

模块化的设计理念,可以更换机载任务设备以适应不同的任务要求;集成了三轴加速度计、三轴陀螺仪、磁力计、气压高度计等多种高精度传感器和先进的控制算法设计,飞控与导航系统均自主研发并可进行功能定制。拥有世界领先的机头重定向功能(无人机起飞后自动定向方向);具有完好的防水保护,机体包覆完整无裸露线缆;使用选配的数传电台和数字图像电台,可进行半径5 公里的超视距飞行和图像实时传输;续航时间可长达30~90分钟甚至更多(视任务载荷及周围环境等状况而定),而更换机载电池的操作不超过1 分钟即可完成;云台增稳(俯仰轴、滚转轴)能有效去除视频抖动,使图像更加清晰稳定。

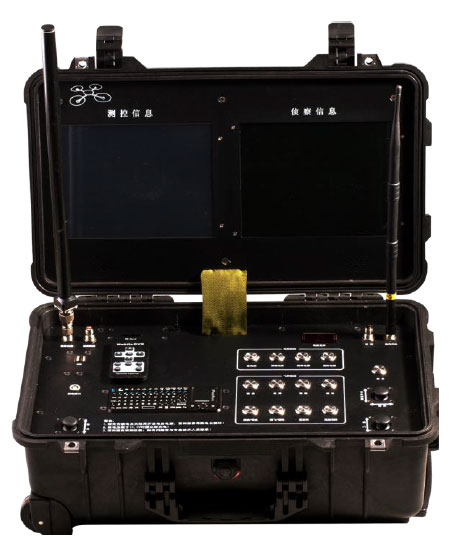

2.3.1.2    地面站

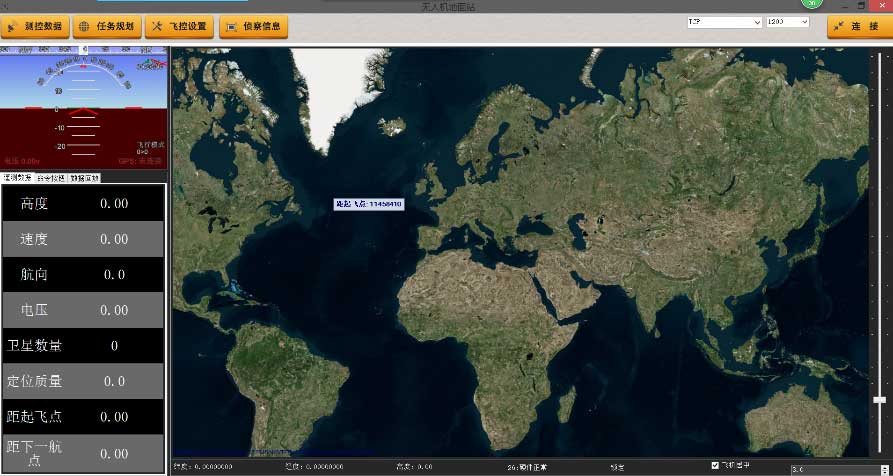

  地面站高度集成了测控计算机、高亮触摸屏、图像存储设备、数传电台、图传电台、控制键盘及摇杆于一体,具有宽温、多任务接口、超长待机、防震防水等特性。

无人机将自身的飞行数据和任务数据传输地面处理系统,并实时将分析判断后的的数据传送给指挥中心,便于组织开展侦察和抓捕以及救援行动。

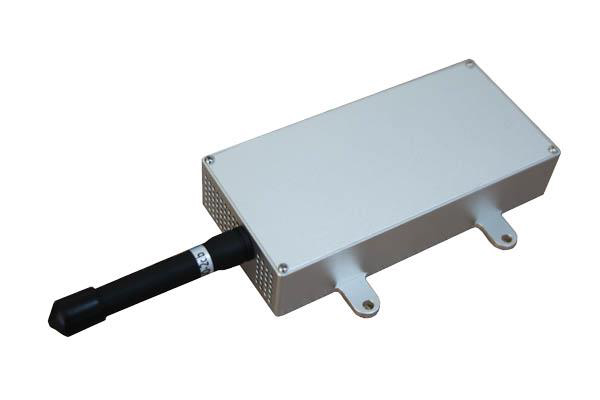

2.3.1.3    数传电台


  数传电台是一种专门面向无人飞行器设计的数字无线图像传输系统。国际领先的调制技术和面向飞行器的特殊设计使它成为各种高速飞机、UAVUAG、特种车辆的远程图像无线传输应用的理想选择。

  提供DVD 级(full D1)的高清晰图像与声音

  强大的非视距(NLOS)传输功能

  强大的绕射功能,阻挡严重的情况下仍可传输高质量图像

  在诸如市区及海面的严重多径环境中提供出色的图像品质

  在海上可正常工作(舰对舰,舰对岸、舰对飞机)

  适于高速飞行器、特种车辆、机器人应用的特殊设计

  内置AES 加密,所有内容均加密传输

  工作频段:330340MHz(出厂前定制) 同时传输一路图像和一路音频



2.3.1.4    任务设备

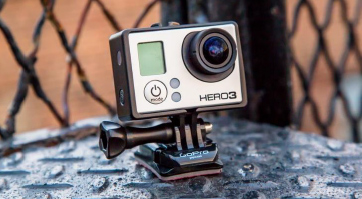

(1)   gopro hero 3


  支持1080p 摄像,支持在4K 拍摄可达到15fps,拍照模式下支持12mp/30fps连拍,支持自动低光模式。重量74g,尺寸:6*4*2cm,配备超宽光交的超清六元素非球面玻璃镜头,f/2.8 固定焦距;配有可充电式锂离子电池,1180 毫安,3.7 伏,4366兆瓦时;最高支持64GB mincroSD Class 10 内存卡。



(2)   红外热成像摄像机及专用云台




  重量:650g (不含摄像机),相机重量:350g384*288 分辨率,支持照相功能,拍照模式下支持30fps 连拍。

2.3.2.  在消防中的应用

(1)   灾情侦查

当灾害发生时,使用无人机进行灾情侦查:

  可以无视地形和环境,做到机动灵活开展侦查,特别是一些急难险重的灾害现场,侦查小组无法开展侦查的情况下,无人机能够迅速展开侦查。

  通过无人机侦查能够有效提升侦查的效率,第一时间查明灾害事故的关键因素,以便指挥员作出正确决策。

  能够有效规避人员伤亡,既能避免人进入有毒、易燃易爆等危险环境中,又能全面、细致掌握现场情况。

  支持集成侦检模块进行检测。比如集成可燃气体探测仪和有毒气体探测仪,对易燃易爆、化学事故灾害现场的相关气体浓度进行远程检测,从而得到危险部位的关键信息;又如集成测温、测风速等设备,可对灾害现场环境情况进行细化了解。

(2)   监控追踪

消防部队在面对的各类灾害事故现场时往往情况突变,在灾害事故的处置过程中,利用无人机进行实时监控追踪,能够提供精准的灾情变化情况,便于各级指挥部及时掌握动态灾害情况,从而作出快速、准确的对策,最大限度地减少灾害损失。

(3)   辅助救援

利用无人机集成或者灵活携带关键器材装备,在多种情况下为救援提供帮助:

  集成语音、扩音模块传达指令。利用无人机实现空中呼喊或者转达指令,能够较地面喊话或者指令更有效,尤其适用于高空、高层等项目的救援中,以无人机为载体,有效传达关键指令。

  为救援开辟救援途径。例如水上、山岳救援中,现有的抛投器使用环境和范围均有很大的局限性,并且精准度差,利用无人机辅助抛绳或是携带关键器材(如呼吸器、救援绳等),能够为救援创造新的途径,开辟救生通道,并且准确、高效率。

  集成通信设备,利用无人机担当通信中继。例如在地震、山岳等有通信阻断的环境下,利用无人机集成转信模块,充当临时转信台,从而使得极端环境下建立起无线通信的链路。

  利用无人机进行应急测绘。利用无人机集成航拍测绘模块,将灾害事故现场的情况全部收录并传至现场指挥部,对灾害现场的地形等进行应急测绘,为救援的开展提供有力支撑。

(4)   辅助监督

利用航拍对高层及超高层建筑实现全面实时的监测、及时发现火情隐患、消防现场火情实时控制、建筑消防检查或现场火情图像存储、可将空中监控视频接入其他安防或消防监控系统、支持大容量长时间图像存储及检索调阅、支持通过智能终端远程查看及控制部分功能等。

3.     网络传输系统



3.1.          4G高清无线传输



  以3G网络为例,在高速移动的过程中传输速率可以到达500kbps以上,已经完全可以实现D1录像的传输。而 4G网络的速度是3G网络的10倍,下载速度最高达100M,上传速度为20~50M,完全可以传输高清720P/1080P视频;通过调整码流和帧率,更可以支持720P1080P的录像传输。

本方案中,无线传输采用4G传输模式,传输链路采用运营商的4G,能够满足单路或多路视频传输的需要,同时传输的视频能够更清晰、流畅。码率和流量见下表所示:

分辨率

码率(单位:)

流量/小时

1080P

3000kb

1320MB

720P

1500kb

660MB

720×576

500kb

220MB

640×480

400kb

190MB

480×360

300kb

135MB

352×288

200kb

90MB

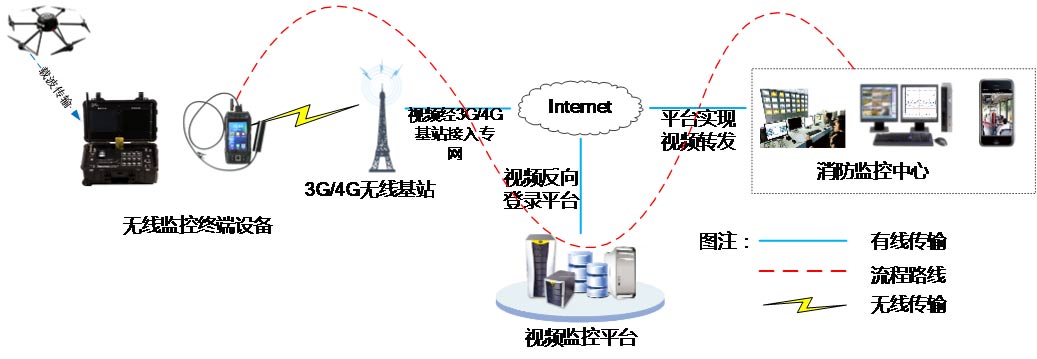

3.2.          整个网络传输部分

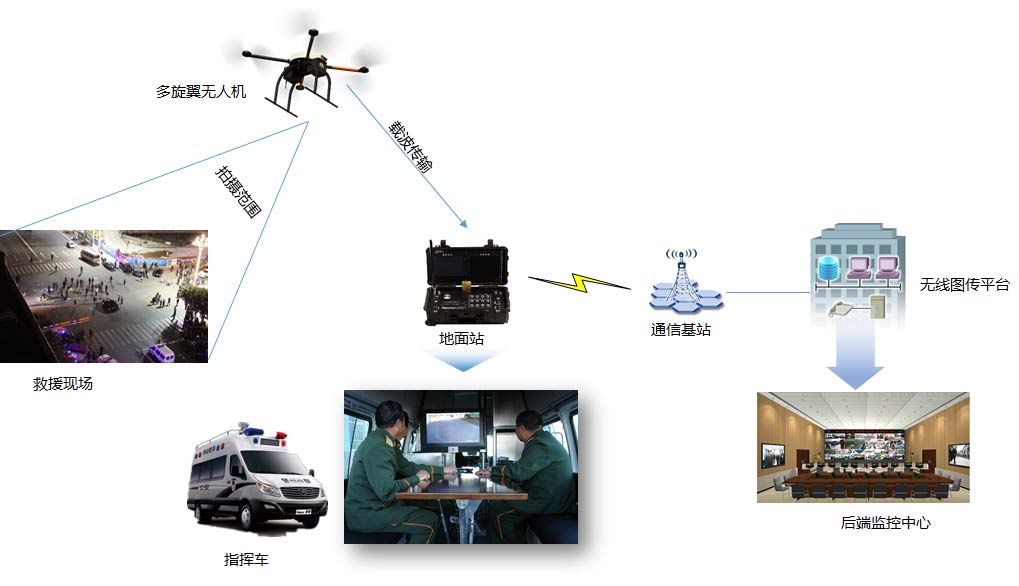

  无线传输网络包括3G/4G/wifi/卫星等实现数据的传送,实现对Internet的接入。无人机通过载波将信号传到地面站,而地面站具有4G无线模块;同时,地面站和单兵可以将数据上传至3G/4G基站,接入到运营商专网,以反向登陆的方式,接入到消防无线视频监控平台,平台再将音视频数据转发至消防监控中心人员等相关客户端上,整个网络传输示意图如下图:


4.     服务器平台组建



4.1.          服务器类型



  服务器类型分3个核心部分:数据库和中心管理、平台存储、流分发服务。存储和流分发是可以分立安装多个,平台部署之前先确定,监控点规模,确定要不要平台存储,日常多少监控点在线存储,多少人日常在线观看。确定这些因素之后,才能确定平台服务器的最佳配置。



4.2.          服务器部署条件



设备接入总数

一个设备接入认证服务器PUI支持1K设备接入

系统用户总数

一个用户接入认证服务器CUI支持1K用户接入

是否采用平台存储

决定存储服务器的数量,磁盘空间,网络带宽等等。

存储视频点数量*码流=磁盘空间

同时在线用户数量

一个分发服务器支持1K流分发

以上4个条件,是影响系统音视频流数量的关键条件;而系统中【流总数量】将决定系统的服务器的性能配置和数量。



四.   系统功能





1.     系统整体功能简介

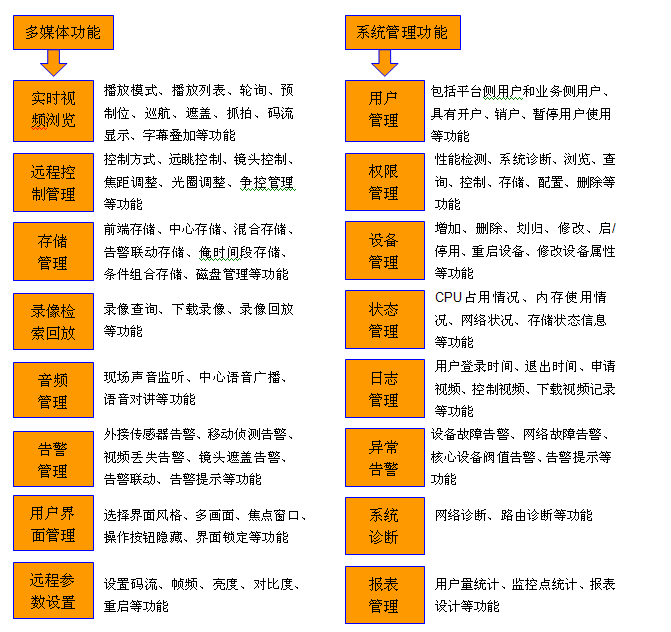

系统功能可划分为两大类:多媒体功能及管理功能。具体包含如下:


2.     高清视频信息实时传输



  前端设备采集多清晰度视频信息(D1/720P/1080P),系统采用3G/4G无线网络传输,根据设备的不同可使用一张或者二张上网卡传输视频。更能够支持4G网络,在更大的带宽下可以传输720P1080P高清视频。

利用先进的H.264视频压缩技术以及3G/4G无线通信技术,更能够适应超低带宽下的视频传输,画面清晰流畅,杜绝马赛克。

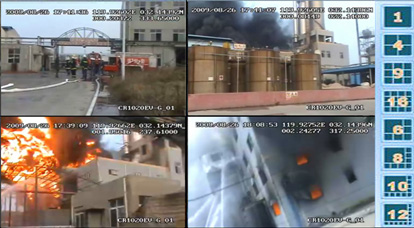

3.客户端多画面监控



  前端采集的音视频经H.264方式压缩编码通过3G/4G无线网络传输至后台监控中心,用户除了通过电视墙观看之外,还可以通过电脑、手机等客户端登录中心平台对前端音视频进行实时浏览监控。

电脑客户端支持单画面多画面显示,用户可选择任意一路或多路视频观看,视频窗口数量137915直至60个可选。支持画面轮巡,可将监控现场在特定的时间间隔内按顺序轮流切换至电视墙,也可在一个图像框内轮换显示全部的摄像机画面,画面切换间隔时间可灵活设置,画面间隔时间可调节。




4.     GPS/北斗系统相关功能



前端移动监控设备支持GPS/北斗定位,从而实现以下主要相关功能:

4.1.          车辆、人员实时定位追踪

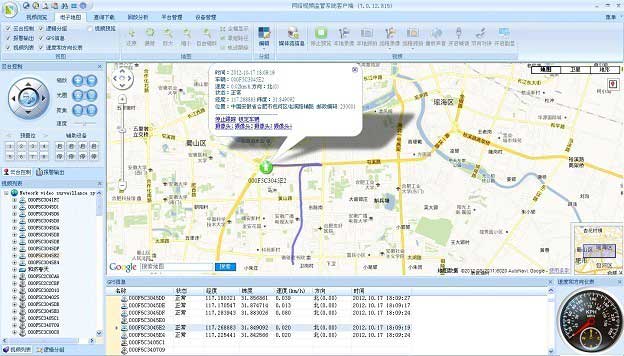

  前端监控设备支持GPS/北斗定位系统,只要设备在线,就可以通过3G/4G无线网络实时的向后台传输车辆位置信息,根据平台自带的GIS地图功能(支持多种地图,系统中支持6种地图,GoogleMapMapABCBaiduMap3种地图必须保证客户端等连接公网才可以使用;这三种类型地图;而MapInfoArcGISSuperMap3种地图需要自建地图服务器,用户可以根据自己使用习惯选择合适的地图)可以实现终端设备在电子地图上的实时定位,选择指定的车辆、人员可以进行轨迹跟踪,在行车路线上对执法车辆、人员做好监管。如下图显示:




4.2.          车辆路线规划

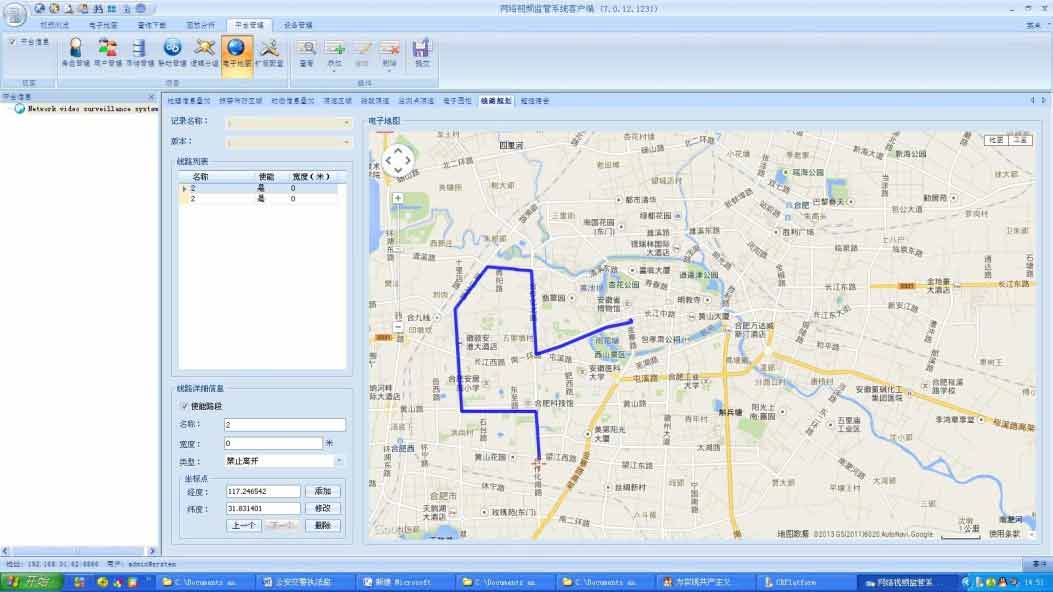

  根据消防各区隶属情况,可划定执法范围,同时在国庆、春节等重要节假日,根据上级领导任务安排划定巡检人员的巡逻路线,系统可根据这些既定规划安排路线,后台管理人员可根据车辆实时显示路线判断车辆是否违规行驶。

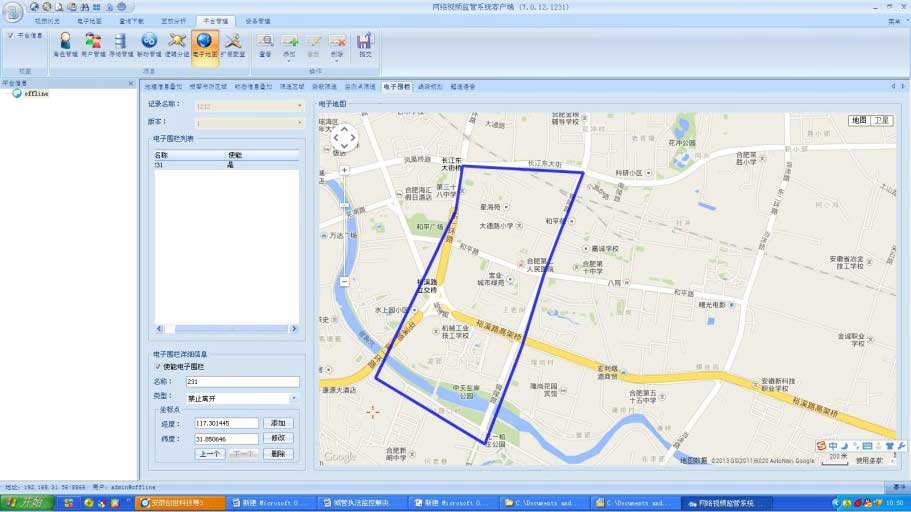

4.3.          越界报警



  越界报警即系统具备的电子围栏功能,在电子地图上划定一块区域,如以XX区边界划定电子围栏,设置车辆为禁止出线,车辆只能在XX内行驶,一旦执法车辆在XX市高新区边界外便会触发报警,报警可通知平台监控人员,以利于监控人员及时制止驾驶员的越界行驶行为,杜绝执法车辆他用的违规行为。






5.     报警联动



 报警联动指的是一线执法突遇紧急情况,无法单独处理需要支援时,可以利用系统的联动功能,联系就近执法人员增员。可以通过随身携带的单兵设备实现报警,向后台或系统人员请求支援,这主要通过单兵的SOS按钮实现。

  报警实现的目标都是为了迅速实现紧急联动的需求,这里主要通过:报警录像,报警抓拍当前执法场景,录制当前执法车辆位置信息,主窗口浏览,向特定人员手机发送报警信息,执法车顶云台摄像机前往预置位,启动巡航,自定义联动设置。

  这些联动设置可以预先在平台管理-联动管理中进行设置,可以针对特定设备甚至特定摄像头进行设置。



6.     双向对讲

     一线人员通过对讲手咪与中心平台和客户端用户进行双向对讲,及时进行信息沟通,便于汇报和指令的及时传达,也可方便联动动作执行;

  系统支持创建多方通话即前方设备、平台用户都可加入多方通话,便于系统内多设备多用户的沟通,轻松组建临时会议,系统支持回声抵消,避免了串音现象;

  支持降噪功能,能有效消除噪声,在环境嘈杂的时候,也可以实现双向语音的清晰流畅;

  前端后台都可调节实时音量大小,满足不同环境对音质的需要;

  支持音视频同步传输录制,方便后台对一线执法了解更多情况。



7.     图片抓拍

   便携设备有抓拍按钮,一线人员可对重要画面进行图片抓拍,图片抓拍后保存到前端存储设备,同时上传到后台存储服务器;后台平台的管理人员可以在管理平台直接操作上线设备进行图片抓拍,图片保存在本地存储器。



8.     录像存储

   系统支持对视频、GPS信息及报警信息等录像存储,启动录像的方式有手动录像、报警录像、定时录像、计划录像等,存储空间大小根据实际需求,在系统设计时测算,存储位置有前端设备硬盘(或SD存储卡)存储、服务器平台存储、客户端本地存储三种可选。

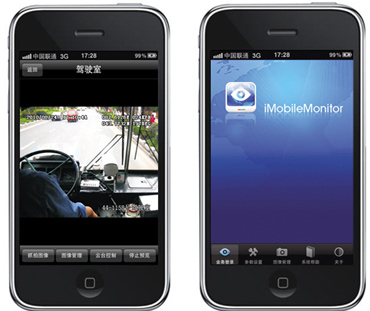

9.     手机观看

   Cremedia7.2综合监控管理平台除了支持电视墙和电脑客户端观看,还可以支持手机移动终端客户端或PAD登陆,这主要是为了相关部门领导远程指挥部署执法工作的需要。

  针对用户手机类型的不同,我们同时提供两种解决方案:一种是手机流媒体观看,优点是使用方便,不需要用户额外安装手机软件,直接使用;通用性强,使用手机种类多,不需要对每款手机进行适配。第二种是针对不同操作系统的智能手机开发不同的客户端软件,目前系统手机功能主要支持视频观看、视频录制、图片抓拍与上传、云台控制、双向通话等,同时手机客户端支持横竖屏切换、支持D1/720P等视频格式浏览。


10.     设备管理及系统维护

   系统具备前端设备管理功能,用户使用客户端登录平台侧,就可以了解前端设备的在线状况、设备参数等相关信息,对于被授予权限的用户可以对前端设备的参数进行修改、配置,使前端设备的各项运行参数符合实际应用需要,结合实时网络状况达到最好的使用效果,远程设备升级和系统自维护功能使整个系统的维护高效、快捷,省时省力。



五.   产品参数

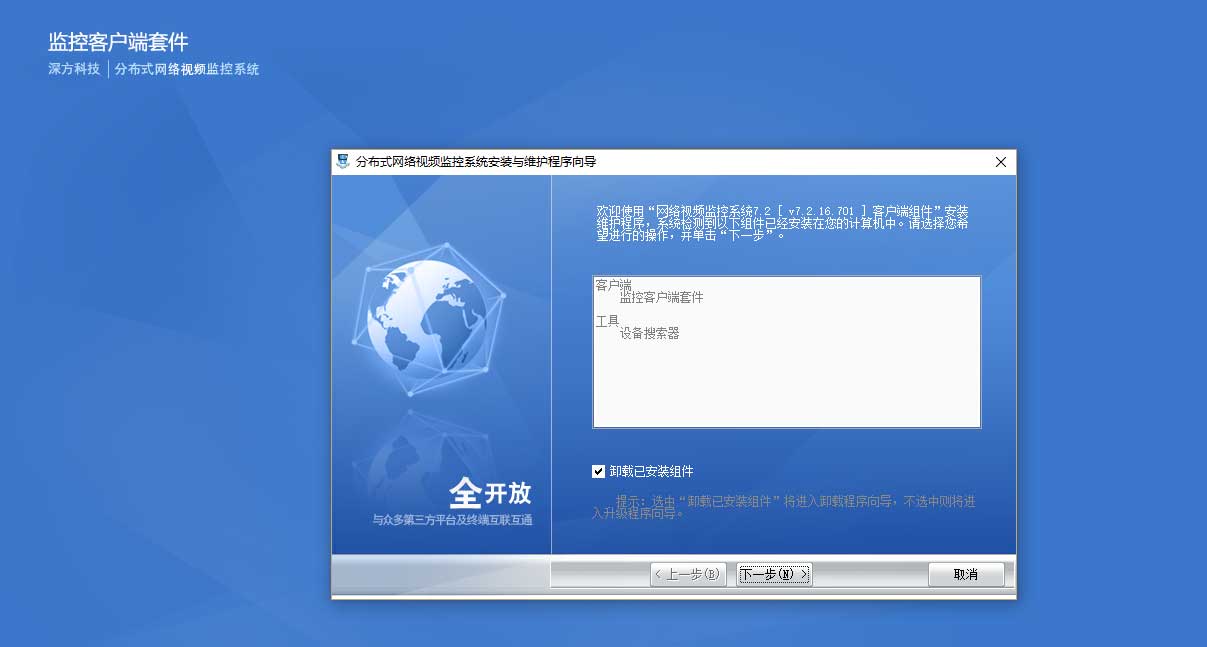

1.     CreMedia7.0网络视频监控软件






   CreMedia无线视频监控平台软件具有全网络、高质量、广覆盖、大容量、多业务、可融合、可管理、可运营、一站式服务等诸多优势。系统可与现有视讯系统、业务系统无缝融合,真正打造视频综合信息化解决方案。

主要特性:

  跨平台

支持WindowsLinux操作系统,支持多种数据库。

  扩展性

组件式架构,易于扩展。

  大容量

电信级容量设计,支持百万量级的设备、用户接入。

  开放性

支持数十家主流设备厂商的标清IPC、高清IPCDVRDVS

  稳定性

具备高稳定性,支持双机热备和集群功能。

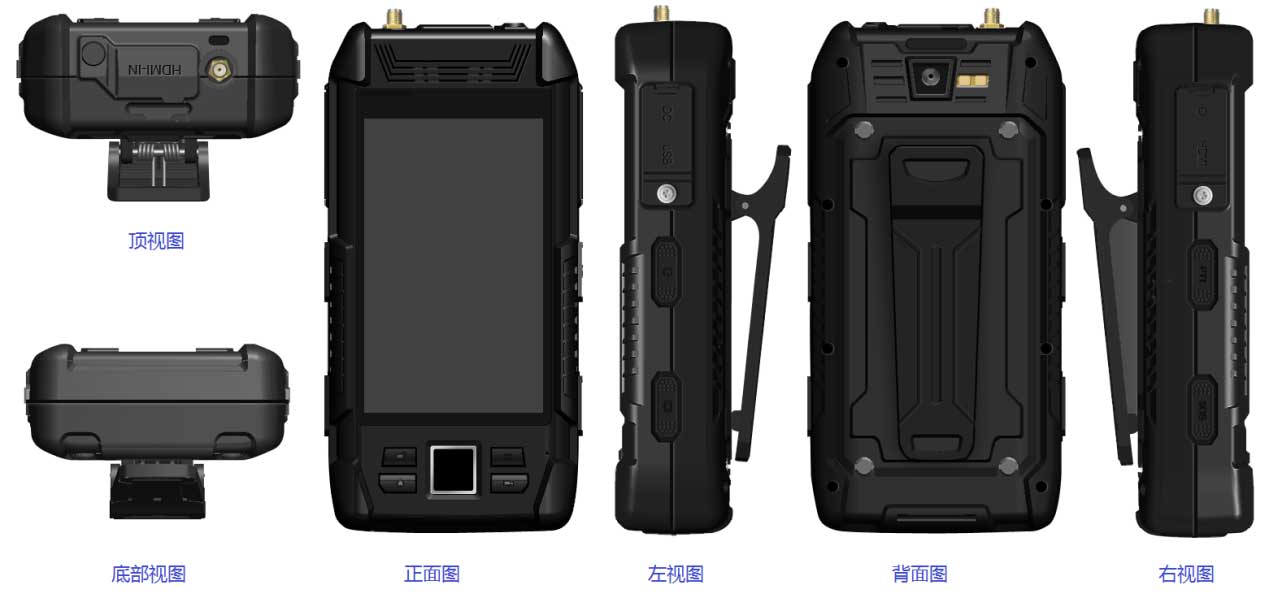

2.     安卓单兵—SF-1012P-AD


项目

性能说明

视音频输入

视频输入

标准HDMI接口;外置小型高清摄像机标配;可接DV-HDMI输出

800万内置摄像头

音频输入

3组双向通道;31使用;优先级:蓝牙>mic插口>内置

视音频输出

视频输出

4寸,电容触摸屏;高亮度420流明

音频输出

3组,支持蓝牙,耳机,内置喇叭

视音频编码

参数

视频编码

H.264编码/H.265解码;

视频分辨率

外置:编码1080P/抓图1080P

内置:编码1080P/抓图800万(3264*2448像素);

音频编码

ADPCMAMR

存储

TF

TF卡存储,支持64GB及以上;

定位

GPS/北斗

GPS/北斗混模;

电子地图

支持电子地图功能,可进行定位、轨迹跟踪、地图编辑等

网络

无线

支持3G/4G网络,3大运营商7种网络制式;频段全覆盖

Wifi

支持Wifi,兼容2.4G5.8G

其他

指纹采集

按压式采集

传感器

内置重力传感器;内置震动模块;

界面

安卓界面,开源和更高的自由度,使用者操作或开发更容易

蓝牙

支持4.1版本;对接蓝牙耳机用于音频通话

电池

7.4V/3200mAh,可支持设备长时间续航

外观

**厚: 153 mm *77 mm *35 mm(加上腰夹厚52 mm
