无线网桥遍布监控领域,未来将代替有线传输

作者: admin 时间:2017-11-13 来源:未知
摘要:无线网桥在无线传输监控系统中作为重要传输设备,其作用影响到无线监控系统运行的稳定性,那么你是否真正了解无线网桥呢?以及架设无线网桥的正确使...

      进入2017下半年,无线网桥监控传输技术愈发成熟,在很多行业代替了有线监控,相比较有线监控弊端,无线传输速度与延迟问题与有线传输差距已经可以忽略不计,人们对无线监控的认识加强也使得无线网桥监控获得市场的认可,在各个领域的应用越来越多。


   基于WLAN技术构建的无线监控系统,不仅相对传统监控系统投资成本低,而业拥有无可比拟的技术优势(注:无线监控时可选择模拟摄像机或者IP摄像机,如选用模拟摄像机的话则需要加装网络视频服务器)。 企业内部大型监控系统的建立已经成为中国大型厂矿企业、公园、名胜景区、道路等信息化建设的重要目标。



1.什么是网桥?

网桥也叫桥接器,是连接两个局域网的一种存储/转发设备,它能将一个大的LAN分割为多个网段,或将两个以上的LAN互联为一个逻辑LAN,使LAN上的所有用户都可访问服务器。它工作于数据链路层,不但能扩展网络的距离或范围,而且可提高网络的性能、可靠性和安全性。

网桥像一个聪明的中继器。中继器从一个网络电缆里接收信号,放大它们,将其送入下一个电缆。相比较而言,网桥对从关卡上传下来的信息更敏锐一些。网桥是一种对帧进行转发的技术,根据MAC分区块,可隔离碰撞,可将网络的多个网段在数据链路层连接起来。

2.什么是无线网桥?

顾名思义,无线网桥就是无线网络的桥接,从通信机制上可分为电路型网桥和数据型网桥,它利用无线传输方式实现在两个或多个网络之间搭起通信的桥梁。


电路型网桥无线传输机制采用PDH/SDH微波传输原理,接口协议采用桥接原理实现,具有数据速率稳定,传输时延小的特点,适用于多媒体需求的融合网络解决方案,适用于作为3G/4G移动通信基站的互联互通。

数据型网桥采用IP传输机制,接口协议采用桥接原理实现,具有组网灵活,成本低廉的特征,适合于网络数据传输和低等级监控类图像传输,广泛应用于各种基于纯IP构架的数据网络解决方案。

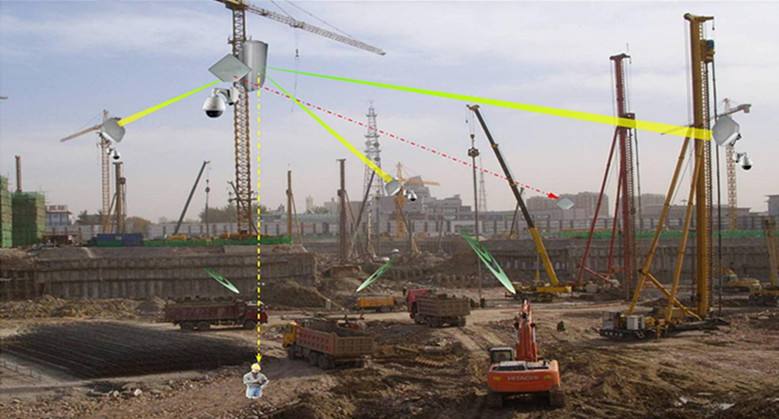

3.无线网桥在监控领域的应用无线网桥在实际中将如何运用架设,

在此推荐几种可采用的架设方案:

点对点方式

点对点型(PTP),即“直接传输”。无线网桥设备可用来连接分别位于不同建筑物中两个固定的网络。它们一般由一对桥接器和一对天线组成。两个天线必须相对定向放置,室外的天线与室内的桥接器之间用电缆相连,而桥接器与网络之间则是物理连接。


点对多点传输

由于无线网桥往往由于构建网络时的特殊要求,很难就近找到供电。因此,具有PoE(以太网供电)能力就非常重要,如可以支持802.3af国际标准的以太网供电,可以通过5类线为网桥提供12V的直流电源。

一般网桥都可以通过Web方式来进行管理,或者通过SNMP方式管理。它还具有先进的链路完整性检测能力,当其作为AP使用的时候,可以自动检测上联的以太网连接是否工作正常,一旦发现上联线路断线,就会自动断开与其连接的无线工作站,这样被断开的工作站可以及时被发现,并搜寻其他可用的AP,明显地提高了网络连接的可靠性,并且也为及时锁定并排除问题提供了方便。总之随着无线网络的成熟和普及,无线网桥的应用也将会大大普及。

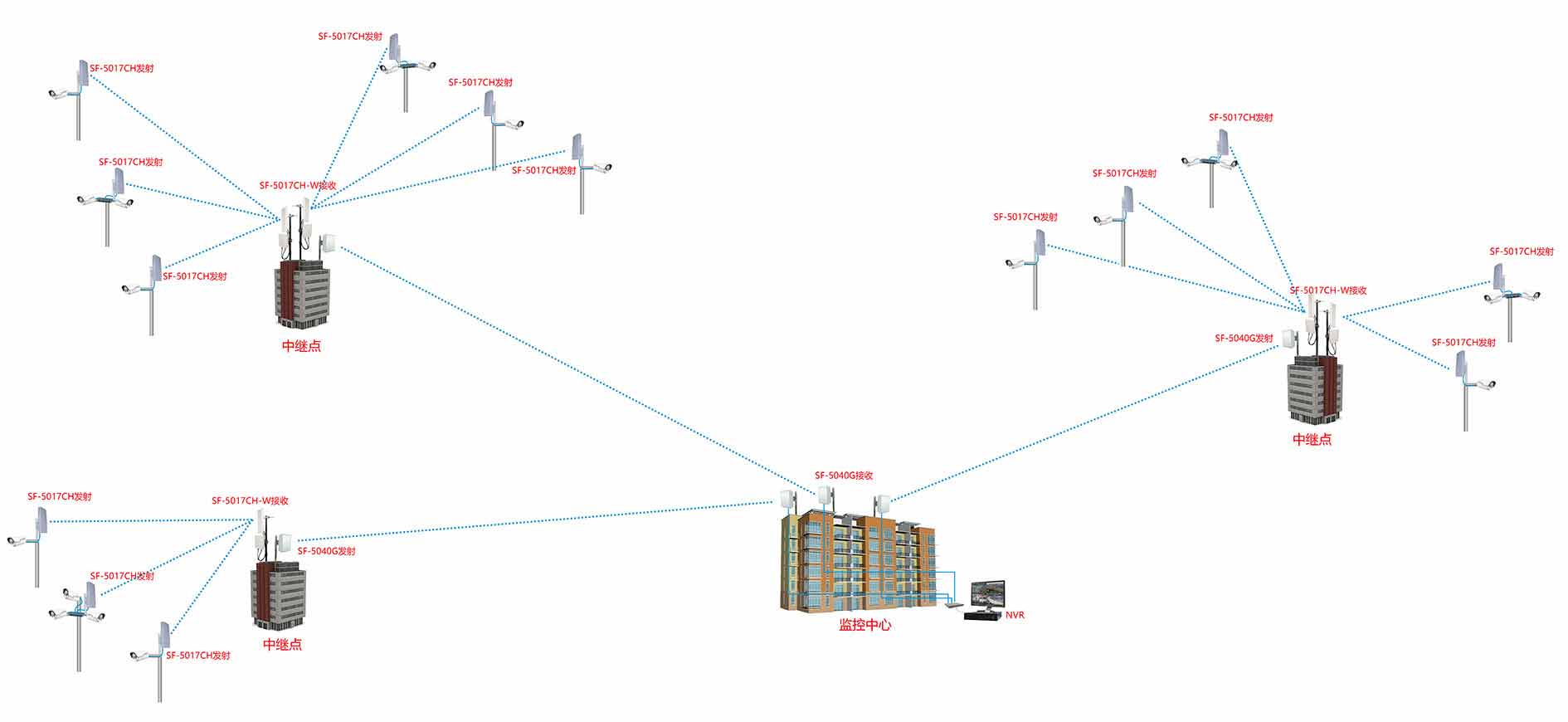

中继方式

即“间接传输”。BC两点之间不可视,但两者之间可以通过一座A楼间接可视。并且AC两点、BA两点之间满足网桥设备通讯的要求。可采用中继方式,A楼作为中继点。BC各放置网桥,定向天线。

A点可选方式有:第一,放置一台网桥和一面全向天线,这种方式适合对传输带宽要求不高,距离较近的情况;第二,如果A点采用的是单点对多点型无线网桥,可在中心点A的无线网桥上插两块无线网卡,两块无线网卡分别通过馈线接两部天线,两部天线分别指向B网和C网;第三,放置两台网桥和两面定向天线。



应用环境

在无高大障碍(山峰或建筑)的条件下,一对速组网和野外作业的临时组网。其作用距离取决于环境和天线,现7km的点对点微波互连。一对27dbi的定向天线可以实现10km的点对点微波互连。12dbi的定向天线可以实现2km的点对点微波互连;一对只实现到链路层功能的无线网桥是透明网桥,而具有路由等网络层功能、在网络24dbi的定向天线可以实层实现异种网络互联的设备叫无线路由器,也可作为第三层网桥使用。


室外是无线网桥通常的使用环境,一般使用于连接两个网络以上的需求,所以无线网桥不可能只使用一个,点对点必需两个以上,而AP可以单独使用。无线网桥功率大,传输距离远(最大可达约50km),抗干扰能力强等,不自带天线,一般配备抛物面天线实现长距离的点对点连接。

目前市面上普遍是802.11n传输速率可达到300Mbps的无线网桥。不过由于实际情况等各种因素的影响,实际速率与理论值有一些差距。但相对于11g的速率的确提高了很多,这也使得无线网桥产品的高带宽,高传输速率成为可能。况且技术发展日新月异,更多新产品会随着技术发展出现在我们目前。

市面上优秀无线网桥产品参考:无线网桥
