无线网桥监控运用电梯指南

作者: 深方科技 时间:2018-02-26 来源:
摘要:近年流行用无线网桥搭建电梯监控,尤其对于高层电梯来说,业内人士都了解 电梯 监控 视频 传输分为有线和无线两种。有线传输采用的虽然是专业电梯...

       近年流行用无线网桥搭建电梯监控,尤其对于高层电梯来说,业内人士都了解电梯监控视频传输分为有线和无线两种。有线传输采用的虽然是专业电梯随行电缆,但是随行线缆使用时寿命并不长久,损耗严重到半年就要更换一次,再次更换新随行线缆施工困难,施工周期长,与之对应的是非常高的成本。

在这里,我们推荐无线传输方式,无线传输采用点对点的方式,轿厢上安装一个发射点、电梯井端部安装一个接收点,数据可在电梯轿厢运动时自由传输。深方无线传输设备安装简单且寿命至少在5年以上,带宽完全满足高清监控视频传输。


如何部署?

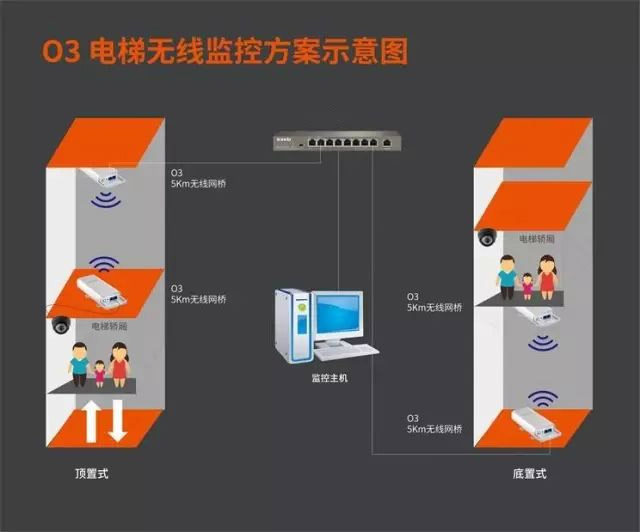

 电梯井监控视频无线传输有两种安装方式。顶置式和底置式,如下图:



顶置式部署适合于监控中心在楼宇顶部,一般情况下都是采用底置式部署方式。


如何设置网桥?

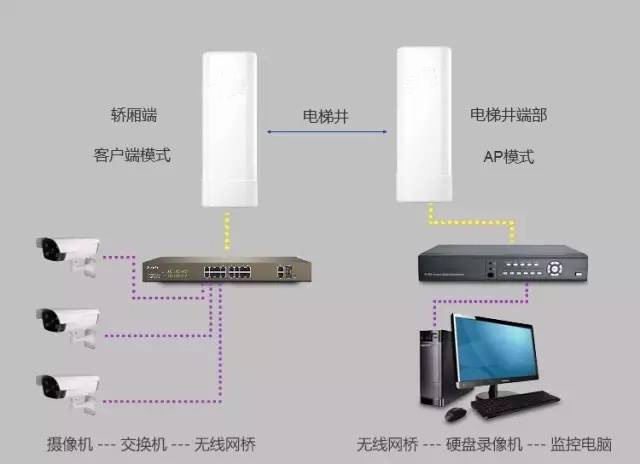

     轿厢端的网桥需设置为客户端(Station)模式,这种模式下网桥就相当于一个网卡。把网络摄像头的视频数据从电信号转变为无线信号。

电梯无线网桥.jpg      电梯井端部的网桥设置为AP模式,这种模式下网桥与NVR直接通过网线连接,将接收到的无线信号直接转变为有线信号传输到NVR。

       总结成一句话就是:靠近摄像头端的网桥设置为客户端模式,靠近NVR端的网桥设置为AP模式。

        安装到电梯井之前需要事先将网桥配对好。


设置AP模式:


   网桥默认工作在AP模式。需要电脑直接连接到网桥,并给网卡手动设置一个固定IP。深方网桥的默认管理地址为192.168.2.1,所以我们给电脑配置一个同网段的IP即可,如192.168.2.20。设置完AP端网桥的SSID和密码后记下参数并保存。


设置客户端模式:


       轿厢端的网桥进入管理界面后选择客户端模式,然后扫描上级无线信号,选择AP端网桥的SSID,并输入相同的密码。点击下一步并将网桥的管理地址改为同网段且与AP端和电脑网卡不同的IP,除了之前提到的192.168.2.1和192.168.2.20,其他同网段的都可以,如192.168.2.30。连通性测试:

       为确保网桥已成功配对,需要在安装到电梯井之前做一下联通性测试,步骤如下:

      ①电脑连接客户端网桥;


      ②键盘按win+R ,输入cmd 然后回车,运行cmd 程序;


      ③输入 ping 192.168.2.1(AP 端网桥地址)。


      能ping 通则说明网桥配对成功,直接安装到电梯井即可;如ping 不通则说明网桥没有配对成功,需要进一步排查设置是否正确。


安装布线及调试:

      布线的话比较简单,只需完成摄像头和轿厢网桥、电梯井网桥与NVR的连接与供电即可。因涉及到PoE供电,这里强烈建议使用超五类(Cat5e) 以上规格的网线。




      电梯井中一般没有很强的干扰信号,万一遇到有干扰的情况可通过调整信道的方式来避开干扰。直接选择5G的网桥传输也越来越成为主流。



常见问题:


① 问:网桥配对后从客户端能ping通NVR 地址,就是出不来图像怎么回事?

    答: 只有符合TCP/IP协议的网络摄像头才能网桥传输,使用私有协议的不可以哦,建议换个网络摄像头试试。


② 问:一个电梯井有两部并排的电梯,最少需要几台网桥?

    答:最少需要三台,一台设置成AP模式放置在电梯井底部中央,另外两台设置为客户端模式安装到轿厢底部。


③ 问:我想省个交换机,可不可以用网桥的LAN口串联另外一个网桥?

    答:可以,但不要串太多级。
