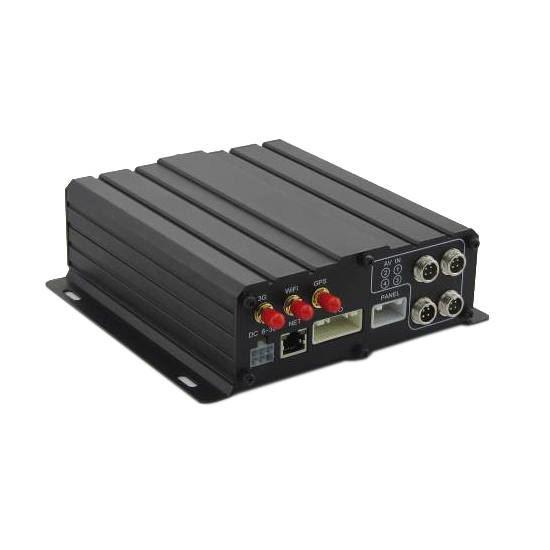

车载5路高清4G无线传输设备

产品简介： SF-7210CZ-5HD是一款车载高清硬盘录像机，采用H.264硬压缩模式，最大支持5路百万高清视频监控，录像以及回放（4路实时720P百万AHD高清输入以及模拟标清摄像头输入+1路1080P网络摄像机输入）；3路视频输出（2路CVBS视频，支持前后输出；可选1路VGA输出）

产品概述产品参数设备应用相关案例

SF-7210CZ-5HD是一款车载高清硬盘录像机，采用H.264硬压缩模式，最大支持5路百万高清视频监控，录像以及回放（4路实时720P百万AHD高清输入以及模拟标清摄像头输入+1路1080P网络摄像机输入）；3路视频输出（2路CVBS视频，支持前后输出；可选1路VGA输出）；独家预分配式车载专用文件系统技术，解决反复擦写产生文件碎片问题，解决存储器文件系统崩溃数据丢失、找不到存储器以及文件乱码现象，保障数据稳定完整；6V-36V自适应宽电压输入，支持反接保护，过压过流保护，可输出最大10A电流，支持12V以及5V的周边设备供电。超低功耗设计；

支持UPS技术，异常断电情况下机器自身可工作8-10秒，保存关键数据，确保数据不会丢失损坏，确保事件过程的完整性；硬盘+SD卡存储（最大支持2T 2.5”硬盘,最大支持128G SD卡）可完全抵抗车上震动灰尘等导致的数据损坏；支持2个USB接口，备份数据以及设备升级。支持9路报警输入（1路模拟量+8路IO报警输入）,2路独立报警输出；支持硬盘加热功能，能在严寒环境下工作

支持GPS/BD/G-SENSOR模块扩展；可通过3G/4G实现远程监控；支持WIFI模块，可自动下载数据。支持交通部部标协议；支持短信远程配置/控制设备；支持语音广播，对讲以及文字调度下发功能；可扩充油量传感器、温度传感器、刷卡机、LED广告屏。OTA设备自动升级功能,设备可自动升级进行版本更新，维护更方便。支持手机远程监控管理, 支持短信远程配置/控制设备。高可靠性航空头接头，性价比超高，稳定可靠。

产品特点：

● HIS解决方案，H.264压缩模式，多码流记录。5路视频输入，4路AHD百万高清视频/模拟标清输入4路音频输入+1路1080P网络摄像机输入，提供百万高清的录像效果；

● 实时高清录像，录像720P/D1/HD1/CIF可选，帧率画质可调；

● 专业车载电源设计，6-36V直流宽电压输入；过载\欠压\短路\反接等多种保护电路，适用于各种车辆；

● 提供12VDC电源输出，可为摄像机、小屏幕等多个周边设备恒压供电；

● 硬盘+SD卡记录数据（支持2.5寸硬盘以及大容量SD卡，可达单卡128G），可完全抵抗车上震动灰尘等导致的数据损坏，让产品能适应多数产品不能适应的恶劣路况；

● 看门狗异常重启功能保护，能更好的保护机器和录像；

● 独家预分配式车载专用文件系统技术，解决反复擦写产生文件碎片，保障数据的完整性；

● 熄火延时录像功能（时间可设置最长达24小时）；

● 意外事故下断电保护功能:采用特别UPS技术, 可使机器在切断外部电源下仍可正常工作10到15秒,以保证录象文件的完整性,方便事故查询

● 自动录象、手动录像、报警录像等多种录像方式，满足不同需要

● 显示记录车辆行驶状态、车牌、线路、超低速等车辆信息，方便管理；

● 支持GPS/BD，3G/4G模块扩展（可选）；可扩充WIFI；

● 超强的网络功能，可通过IE配置菜单，支持手机短信配置参数以及获取设备信息；

● 远程支持音视频监控，双向语音对讲，远程云台控制，手动报警，超速报警，越界以及线路偏离报警；

● 8路IO报警输入（开关门，灯光，转向，刹车，倒车多各种类型可配置），1路模拟报警输入可联动多种响应；

● 2路报警独立输出，支持联动声光报警器、断油断电

● 支持报警输入本地自动拍照功能

● 高可靠的航空头输入输出接口，安装拔插方便，抗震性能更强

● 系统界面操作流畅，功能直观，完美；

● 华丽强大的客户端程序，提供实时监看、监听对讲、回放、录像、高清晰截屏等多种功能；

● 可通过SD卡进行软件升级/ OTA远程自动升级，采用分区备份技术升级不死机；

● 支持手机远程监控，支持手机3G通话功能；

● 支持交通部部标协议，可扩展云台控制，刷卡机，油量传感器，LED广告屏等；

● 可根据客户要求进行批量性功能定制；

相关产品

项目		参数
操作系统		嵌入式Linux
系统语言		中文、英文、其它（可定制）
视频压缩格式		H.264压缩模式
OSD		字符叠加功能，支持时间日期、车辆ID等信息图像叠加
GUI	图形OSD 界面	可通过外接显示屏，遥控器操作设置系统参数
视频及录像系统	视频输入	4路720P高清AHD视频/标清模拟视频+1路1080P数字视频输入, 航空头接口, 1.0Vp-p, 75Ω
	视频输出	2路复合视频输出+1路可选VGA输出, 1.0Vp-p, 75Ω, 支持1路全屏和4路分割
	预览功能	单路、4画面、5画面拼接预览，支持手动/ 事件触发全屏显示功能
	录像分辨率	支持1080P、720P、D1、HD1、 CIF可选, 最大可支持4路720P+1路1080P\4路D1.
	录像质量	1到4级录像可配, 最优4级, 最低4级
	录像速率	PAL: 100帧/s , CCIR625 line,50场 NTSC: 120帧/s, CCIR525 line,60场; CIF: 256Kbps ~ 1.5Mbps, 多级画质可选 HD1: 600Kbps ~ 2.5Mbps, 多级画质可选 D1: 800Kbps ~ 3Mbps, 多级画质可选 720P:4Mbps-6Mbps, 多级画质可选
	录像方式	默认自动录像，支持点火录像、手动录像、报警录像等
音频	音频输入	4路，航空头接口
	音频输出	2路，前置耳机口头，后置BNC头
	压缩格式	G.726压缩格式, 速率8KB/s
报警输入		8路IO报警输入，1路AD输入，脉冲速度输入；具有报警联动功能
报警输出		2路开关量输出，联动声光报警器、断油断电等
通讯接口		3路RS232，可扩展刷卡机，油量传感器，LED广告屏等
通讯接口		2路485接口，可扩展云台
无线传输		支持内置3G无线传输功能, WCDMA, CDMA2000,TD-SCDMA兼容GPRS, EDGE；可内置4G无线传输功能, TDD-LTE, FDD-LTE
定位		支持内置GPS / BD模块，可上报部标平台
磁盘	硬盘	支持大容量2.5寸硬盘
	SD卡	1张大容量SD卡录像，最大支持128G, 备份录像，补偿录像保障数据的安全
	升级方式	支持U盘升级，SD卡升级、OTA远程自动升级
	文件格式	.264
	文件系统	车载专业文件系统
	USB	前置USB接口，可使用U盘升级备份数据；硬盘盒USB接口，可备份录像
录像回放	视频搜索	可通过录像时间、录像方式等方式搜索录像视频文件
	回放	最大支持4路同步回放，暂停、快进、快退
	回放	支持2, 4, 8, 16倍速度快进或后退
电源及功耗	电源管理	自适应宽幅电源输入，具备过载，欠压、短路、反接等保护功能；支持定时开关机、延时关机功能。
	输入电压	DC:+6V ~ +36V
	输出电压	[email protected]，[email protected]
	功耗	正常工作状态＜5W
工作环境	温度	-20℃ to +70℃
工作环境	湿度	20% to 80%
安全管理	密码访问	用户密码、管理员密码两级管理
其他	尺寸	200 （D）* 187（W）* 62（H） mm
其他	净重	1.90 Kg
