MESH智能无线自组网桥传输设备

产品简介：SF-5800M系列是我公司最新研发的基本无线MESH智能自组网的无线传输产品，先进的MESH设计理念，设备组网时不需要中心网关，采用两模设计，可以根据需要定制大功率的设备

产品概述产品参数设备应用相关案例

SF-5800M系列是我公司最新研发的基本无线MESH智能自组网的无线传输产品，该系列产品功能强大，可以采用多种通信组合方式，应用于不同的使用场景。可以在固定点安装，也可以在移动的车辆、船舶、人员、机器人等进行快速无线部署的场所。产品集成了基站通信、客户端通信、点对点通信以及有别于市面上大部分的MESH自组网设备的强大的MESH自组网功能和自动漫游功能。

先进的MESH设计理念，设备组网时不需要中心网关，任意一台均可实现自组网络功能，在群组内任意一台设备掉线，在有效的天线覆盖范围内均会有对应的设备继续通信，保证网络不掉线。在实际应用当中，我们可以采用环状网络设计而不用担心环网堵塞的问题。同时，产品除了无线端具备MESH功能以外，自身的两个有线网口同样具备MESH功能，在实际应用环境中可根据需要进行选择使用。非常的灵活方便。多模的MESH兼具备援功能，在复杂的环境中可以保证更好的连线品质。

SF-5800M系列产品最多可采用两模设计，在同一个主板上具备两个射频模块设计，在实际应用当中可以更加灵活的进行组合应用搭配。SF-5800M系列产品具备漫游功能，移动的状态下可以在不同的基站下根据信号强度进行自我判断切换，移动速度大于260km。比较适合道路、矿区、旅游区等具备车辆移动监控需求的场所使用。

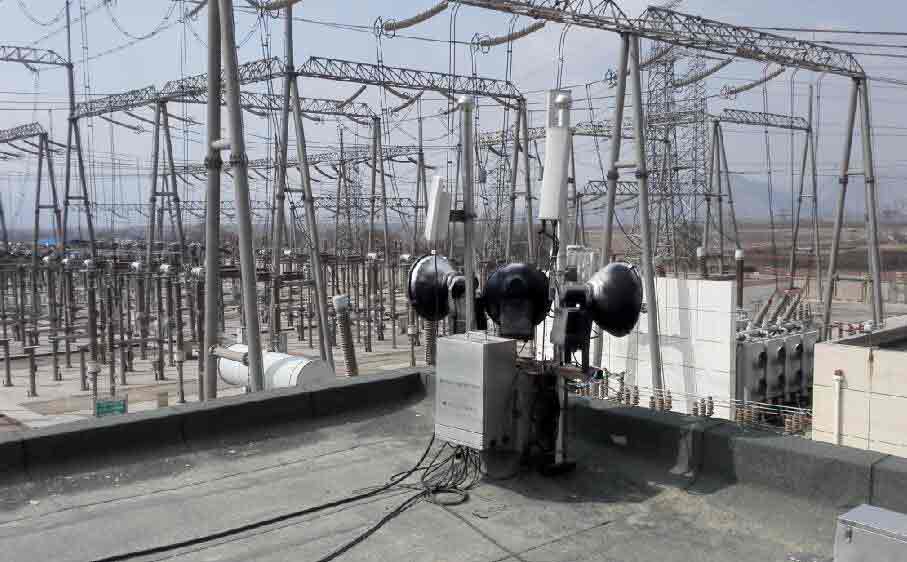

SF-5800M系列产品可以根据需要定制大功率的设备，功率可提升到3W传输功率，在大功率的应用中，并不衰减传输的吞吐量。根据设备自身的特点，支持点对多点、点对点、漫游、MESH自组网，可广泛应用于森林防火、城市无线上网覆盖、原始森林、江河湖泊、矿区、无人机、机器人、管道、大型工业区、道路、电厂、电力、消防、公安、车辆、舰船执法等各种固定点和移动点的监控。


1、硬件架构

A、双频多模块接口设计，每个模块都具备2.4GHz/5GHz双模传输功能，受干扰时可切换成不同频率传输。

B、无线设备符合IEEE802.11a/g/n标准规范：

工作频率：2.400~2.483GHz, 4.93~5.35GHz, 5.5~5.7GHz, 5.725~6.070GHz

传输技术：2 * 2 MIMO技术

传输速率：1张网卡300Mbps *1 ,传输带宽180Mbps

2张网卡300Mbps *2 ,传输带宽280Mbps

C、更高规格的硬件：CPU: Atheros AR7161(680Mhz)，16MB SPI flash，128MB DDR SDRAM，可应付高质量影像传输需求。

D、具备IP67防水防尘等级。

E、 -30~75℃工作温度。

F、支持硬件看门狗(Hardware Watchdog)。

G、支持独立VLAN与以太网络交换数据链路层或路由器相互连接功能。

H、金属制外壳及防腐处理。

2、WIFI标准与高阶功能

A、支持无线网络动态多模式出口界面分配，以应付多链路中继与汇集数据流传输。

B、支持无线客户端带宽控制，以利管理无线传输流量。

C、具备AP/CPE/Bridge/Mesh等运作功能。

D、支持多种双向带宽管理，以利管理无线传输流量。

E、支持频道/传输功率/速率/最大距离等参数的设定，以利传输链路的稳定性。

F、支持先进的无线参数调校设定，优化无线传输信号质量与传输稳定度。

G、支持无线节点（客户端）资讯取得，以利判断天线对准与否（内建对准天线功能）。

H、支持无线客户端连接数量限制。

I、支持客户端使用者的连线相通隔离功能。

J、具备中继跳台骨干备援联机功能（备援联机功能）。

K、具备漫游换手功能。

L、具备客户端CPE的联机功能（与别家厂商产品互连）。

M、具备自动侦测CPE的联机功能。

N、内建GPS功能，可将联机状况以坐标的方式显现于UI上。

O、支持带宽调整：5MHz、10MHz、15MHz、20MHz、30MHz、40MHz、52MHz

P、支持频率调整，最小为2.5MHz调整一频率。

3、数据安全与系统管理

A、具备服务组织别码（SSID）无线安全机制，可支持开/关/广播 SSID。

B、具备无线基地台固定AP MAC Address选择，让系统不易被侵入并可指定连线。

C、具备无线基地台固定MAC Address Filtering 无线安全机制。

D、具备WPA/WPA2 PSK / AES (128bits)加密。

E、通过网页浏览器操作管理HTTP WEB GUI。

F、具备支持Telnet设定。

G、支持SSH设定加密。

H、支持命令列设定CLI commands。

I、支持简易网络管理SNMP v2c/v3, standard/私有MIBs。

J、系统记录档Syslog。

K、支持管理VLAN标记。

L、支持客户端网络校时NTP Client。

M、支持固件更新/固件重写回滚Firmware upgrade / downgrade。

N、支持固件双备份Dual Images。

O、支持多等级管理Multiple Level Management。

4、MESH网络功能

A、具备OSI (Open System Interconnection Reference Model) Layer 2的Data Link Layer数据链结层的Mesh网络数据传输，以达到快速数据转传与自动愈合链结，减低选择路径时延及多跳台中继的带宽衰减。

B、具有自动寻找最佳传输路径。

C、自动断线寻找恢复连线路径。

D、自动网路流量平衡。

E、自动更新系统节点讯息。

F、透过闸道器或伺服器自动更新系统设定。

G、支持快速自动路径传输。

H、支持讯号与传输率等逻辑运算高速漫游传输。

主要组件
处理器	Atheros AR7161(680Mhz)
闪存	16MBytes
内存	128MBytes
内部参数
工作频段	5150~5825MHz 2400 ~ 2483 MHz
工作标准	IEEE802.11a/b/g/n CSMA/CA
射频类型	HTOFDM
发射功率	26dBm、35dBm
天线类型	2×N-type（1张无线模块）4×N-type（2张无线模块）
灵敏度	-95dBm@6Mbps;-79dBm@54Mbps,PER<10% -94dBm@MCS0/8;-76dBm@MCS7/15,HT20 -90dBm@MCS0/8;-74dBm@MCS7/15,HT40
加密方式	WPA PSK，WPA2 PSK
无线设定	操作模式：Base Station模式、CPE模式、P2P（Bridge）模式、MESH模式16种频宽选择2.5/3/3.5/4/5/6/7/8/10/12/14/15/20/30/40/52MHz
工作电压	9~24VDC, DC
设备功耗	＜6W
看门狗	硬件看门狗
使用环境及其它
使用温度范围	-30℃~75℃
湿度	0% ~ 95% Non-condensing
储存温度	-40~ 85℃
防水防尘等级	Outdoor IP67 rated
尺寸	265265100 （mm）
